Introduction aux macros

Macro de démarrage

• Définir PRINT_START comme macro de démarrage de l'impression, permet de personnaliser les actions à effectuer avant l'impression
• Veuillez noter que le nom de la macro peut être personnalisé tant qu'il est référencé dans le code de démarrage de la tronçonneuse

[gcode_macro PRINT_START]
gcode:
    G92 E0                         # Réinitialiser l'extrudeur
    BED_MESH_CLEAR                 # Désactiver la grille du plateau
    G28                            # L'origine de tous les axes
    #Z_TILT_ADJUST                 # Nivellement du portique
    #quad_gantry_level             # Nivellement du portique
    #G28                           # L'origine de tous les axes
    G1 Z20 F3000                   # Déplacer la buse loin du plateau chauffant
    BED_MESH_PROFILE LOAD=default  # Charger le profil de la grille

Guide de nivellement et de configuration du maillage du plateau

I. Choix de la méthode de nivellement

• Z_TILT_ADJUST et quad_gantry_level sont des méthodes de nivellement mutuellement exclusives
• Veuillez choisir l'une ou l'autre en fonction de l'architecture de votre appareil, les deux ne peuvent pas être utilisées simultanément
• Si aucune n'est nécessaire, veuillez supprimer ou commenter la configuration correspondante
• Il est recommandé d'effectuer un retour à l'origine après avoir effectué le nivellement

II. Normes de configuration du maillage du plateau

BED_MESH_PROFILE LOAD=default

• Un seul profil de maillage peut être chargé, il n'est pas possible d'activer plusieurs configurations simultanément
• Dans la commande BED_MESH_PROFILE LOAD=default, default est le nom du profil prédéfini
• Une erreur peut survenir si aucun maillage n'a été effectué au préalable ou si le maillage porte un autre nom

III. Commande standard de détection du maillage du plateau

BED_MESH_CALIBRATE horizontal_move_z=2 METHOD=rapid_scan

• horizontal_move_z=2 : hauteur de levage de la buse pendant la détection (unité : mm)
• METHOD=rapid_scan : méthode de détection par balayage rapide

IV. Commande de détection adaptative

BED_MESH_CALIBRATE adaptive=1

• Commande simplifiée spécialement conçue pour les capteurs de nivellement automatique
• Compatible avec les systèmes de capteurs tels que TAP, klicky, PL08
• La hauteur de détection et le mode de déplacement sont automatiquement contrôlés par le capteur, aucun paramètre manuel n'est nécessaire

Macro de fin

• Définir PRINT_END comme macro de fin d'impression, permet de personnaliser les actions à effectuer après l'impression
• Veuillez noter que le nom de la macro peut être personnalisé tant qu'il est référencé dans le code de fin de la tronçonneuse

[gcode_macro PRINT_END]
gcode:
    #   Obtenir les limites
    {% set max_x = printer.configfile.config["stepper_x"]["position_max"]|float %}
    {% set max_y = printer.configfile.config["stepper_y"]["position_max"]|float %}
    {% set max_z = printer.configfile.config["stepper_z"]["position_max"]|float %}

    #   Vérifier la position finale pour déterminer les directions sûres pour le déplacement
    {% if printer.toolhead.position.x < (max_x - 20) %}
        {% set x_safe = 20.0 %}
    {% else %}
        {% set x_safe = -20.0 %}
    {% endif %}

    {% if printer.toolhead.position.y < (max_y - 20) %}
        {% set y_safe = 20.0 %}
    {% else %}
        {% set y_safe = -20.0 %}
    {% endif %}

    {% if printer.toolhead.position.z < (max_z - 2) %}
        {% set z_safe = 2.0 %}
    {% else %}
        {% set z_safe = max_z - printer.toolhead.position.z %}
    {% endif %}

    M400                              # Attendre que le tampon soit vide
    G92 E0                            # Remettre l'extrudeur à zéro
    G1 E-10.0 F3600                   # Rétracter le filament
    G91                               # Positionnement relatif
    G0 Z{z_safe} F3600                # Monter le portique
    G0 X{x_safe} Y{y_safe} F20000     # Déplacer la buse pour éviter les fils
    M104 S0                           # Éteindre la tête d'extrusion
    M140 S0                           # Éteindre le plateau chauffant
    M106 S0                           # Éteindre le ventilateur de la pièce
    G90                               # Positionnement absolu
    G0 X{max_x / 2} Y{max_y} F3600    # Positionner la buse à l'arrière
    BED_MESH_CLEAR                    # Désactiver la grille du plateau

Configuration des macros de tronçonnage

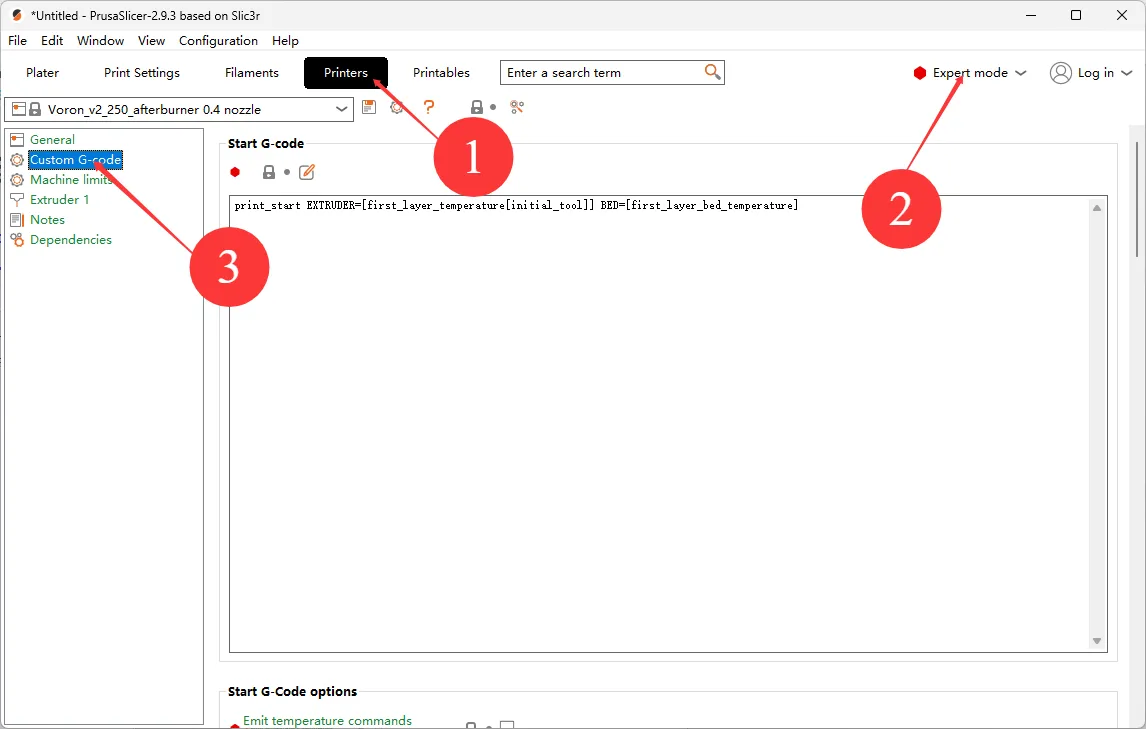

Exemple avec PrusaSlicer

• Choisir Printer
• Changer Beginner mode en Expert mode dans le coin supérieur droit
• Enfin, sélectionner Custom G-code

• Cliquer sur Start G-code pour passer à l'étape suivante


Exemple avec OrcaSlicer

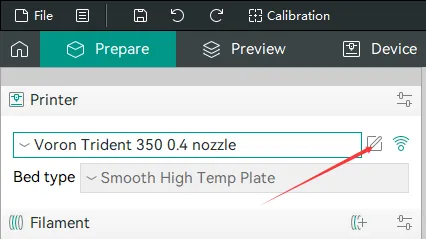

• Cliquer sur l'icône en haut à gauche

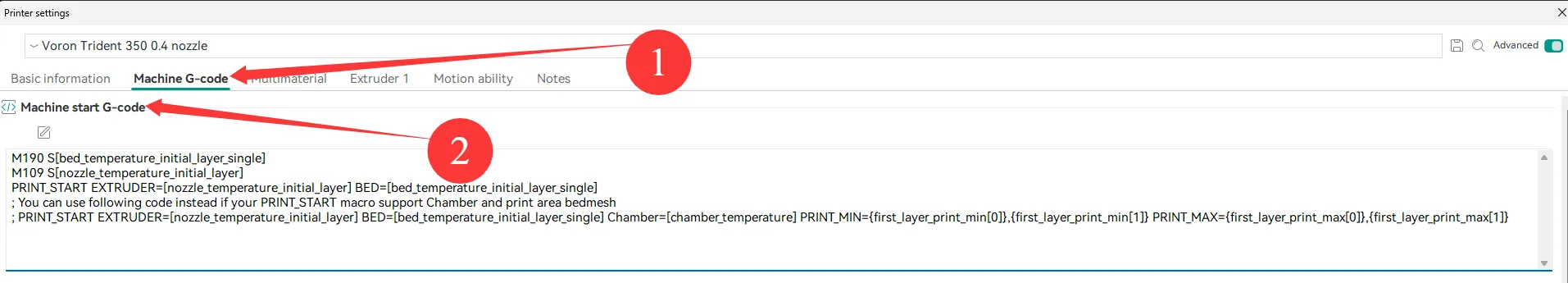

• Cliquer sur Machine G-code, puis sélectionner Machine start G-code pour passer à l'étape suivante
