Référence de câblage

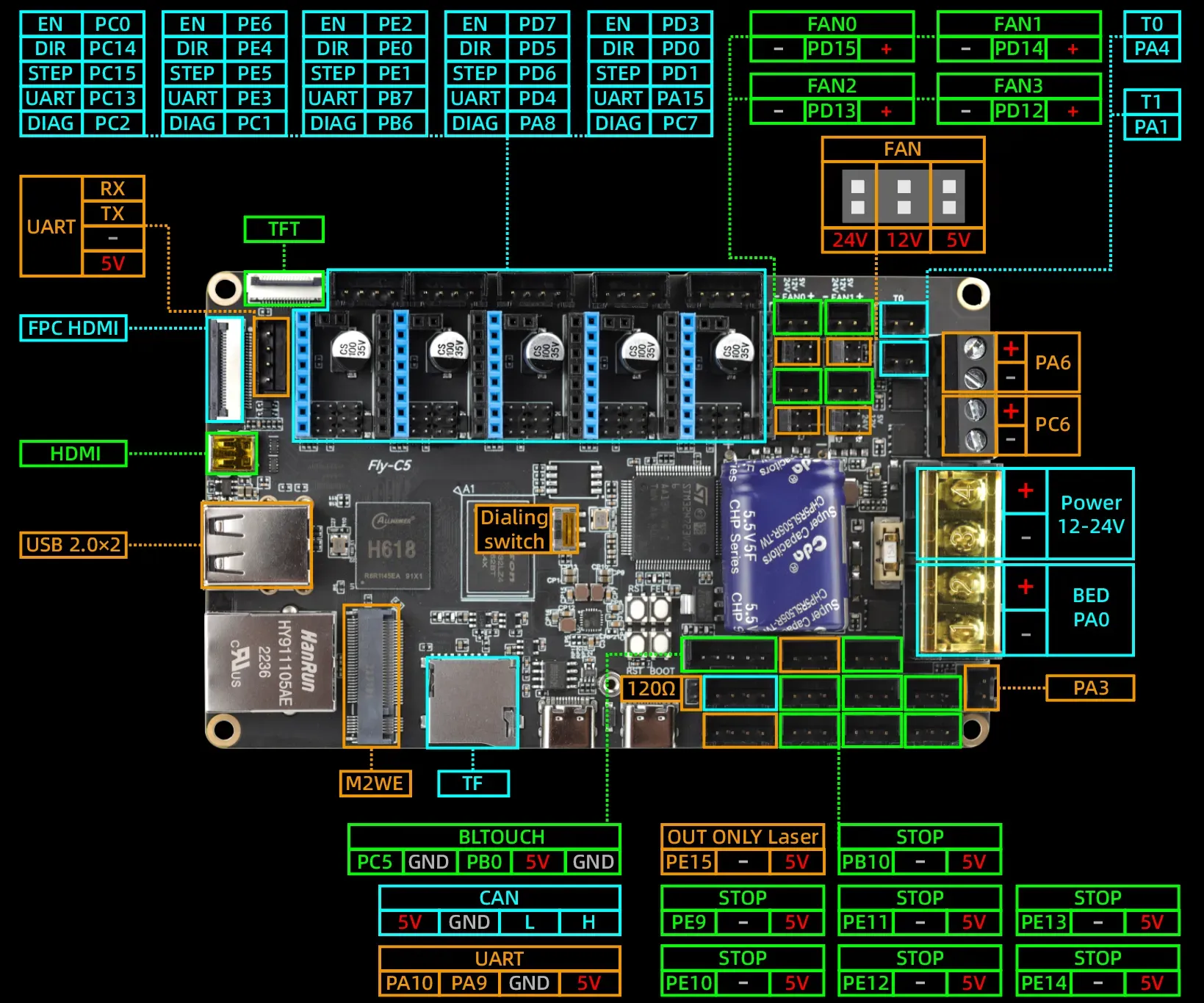

Description des broches

Loading...

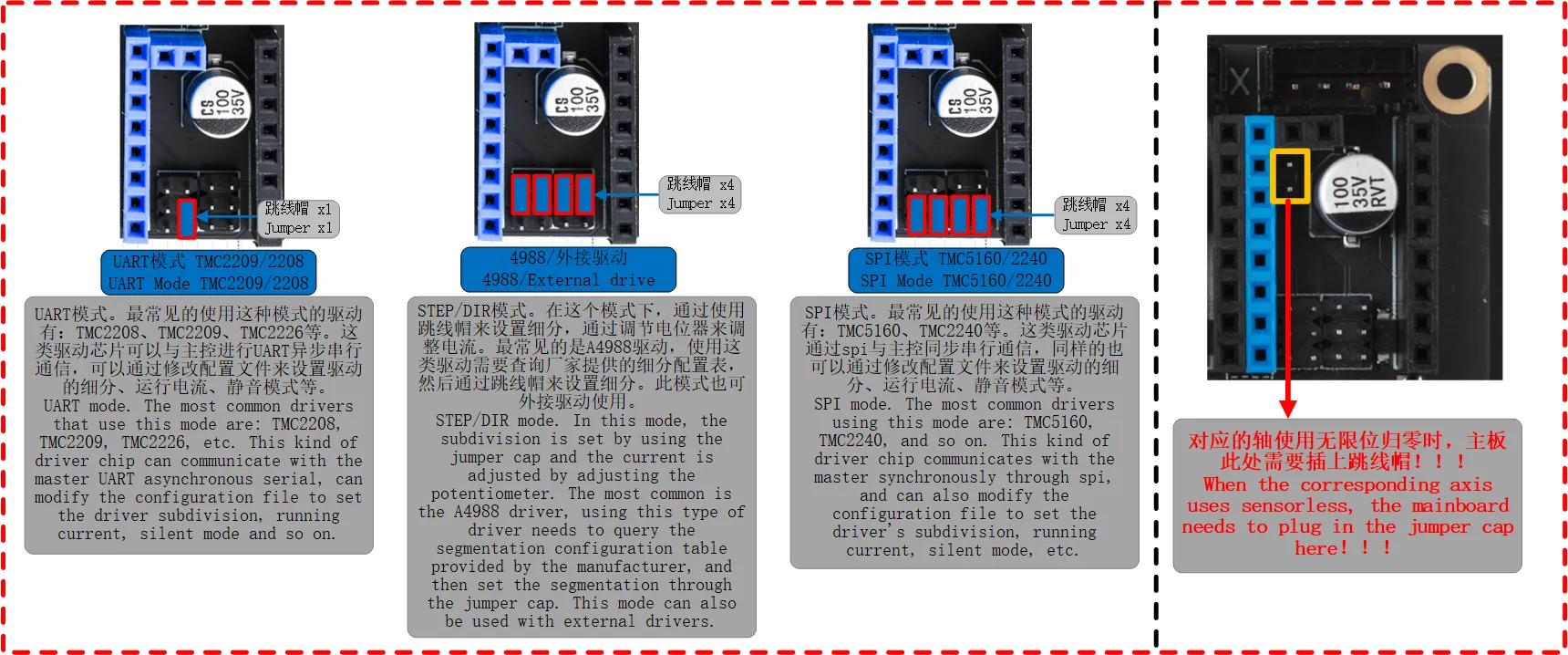

Câblage des cavaliers de pilote de la carte mère

• Instructions d'installation et de câblage des cavaliers de pilote pour la carte mère FLY

Loading...

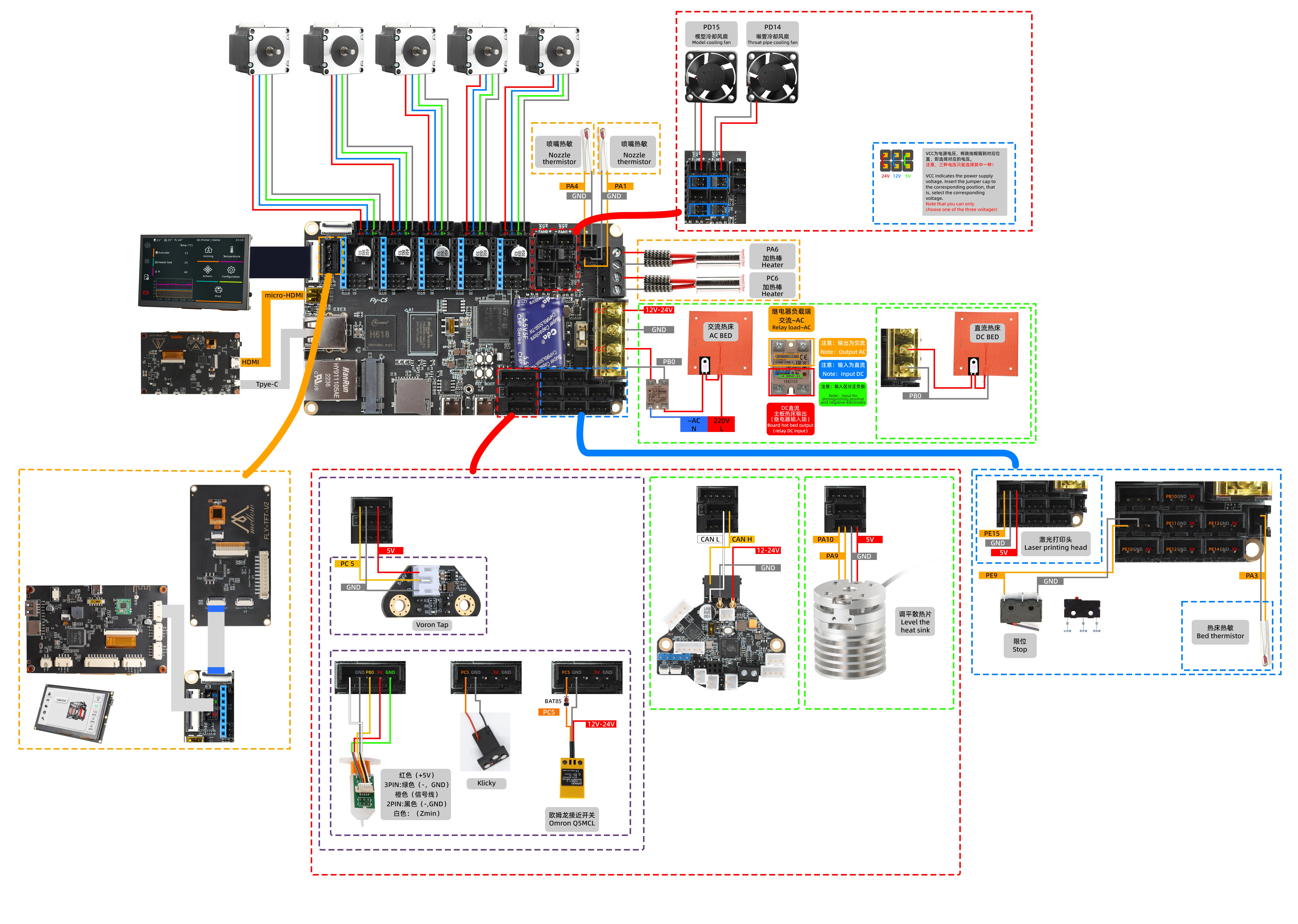

Câblage de la carte mère

Avertissement

Veuillez ne pas utiliser les interrupteurs de fin de course à trois fils achetés en kit, car ils pourraient court-circuiter la carte mère et l'endommager ! Respectez strictement le mode de câblage indiqué dans le schéma de câblage !

Astuce

• En raison de la haute résolution du schéma de câblage, le chargement peut être plus lent pour certains utilisateurs avec une mauvaise connexion réseau, merci de patienter~~~ (≧∀≦)ゞ
• Il est recommandé de placer le curseur de la souris sur le schéma de câblage, de cliquer avec le bouton droit -> Enregistrer l'image sous, puis de l'enregistrer sur le bureau pour le consulter plus facilement~~~ σ(´∀｀*)

Loading...

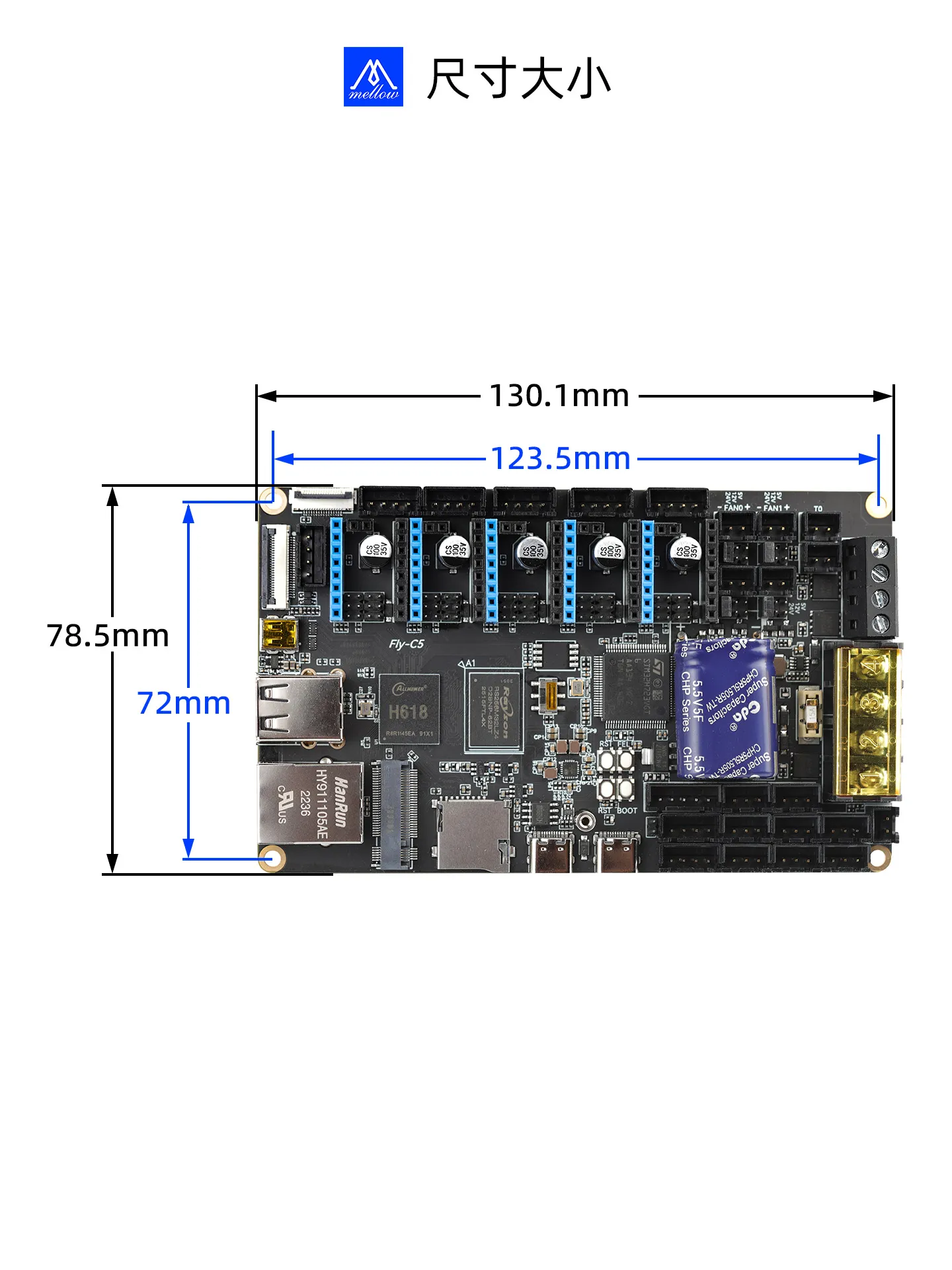

Schéma des dimensions

Loading...
