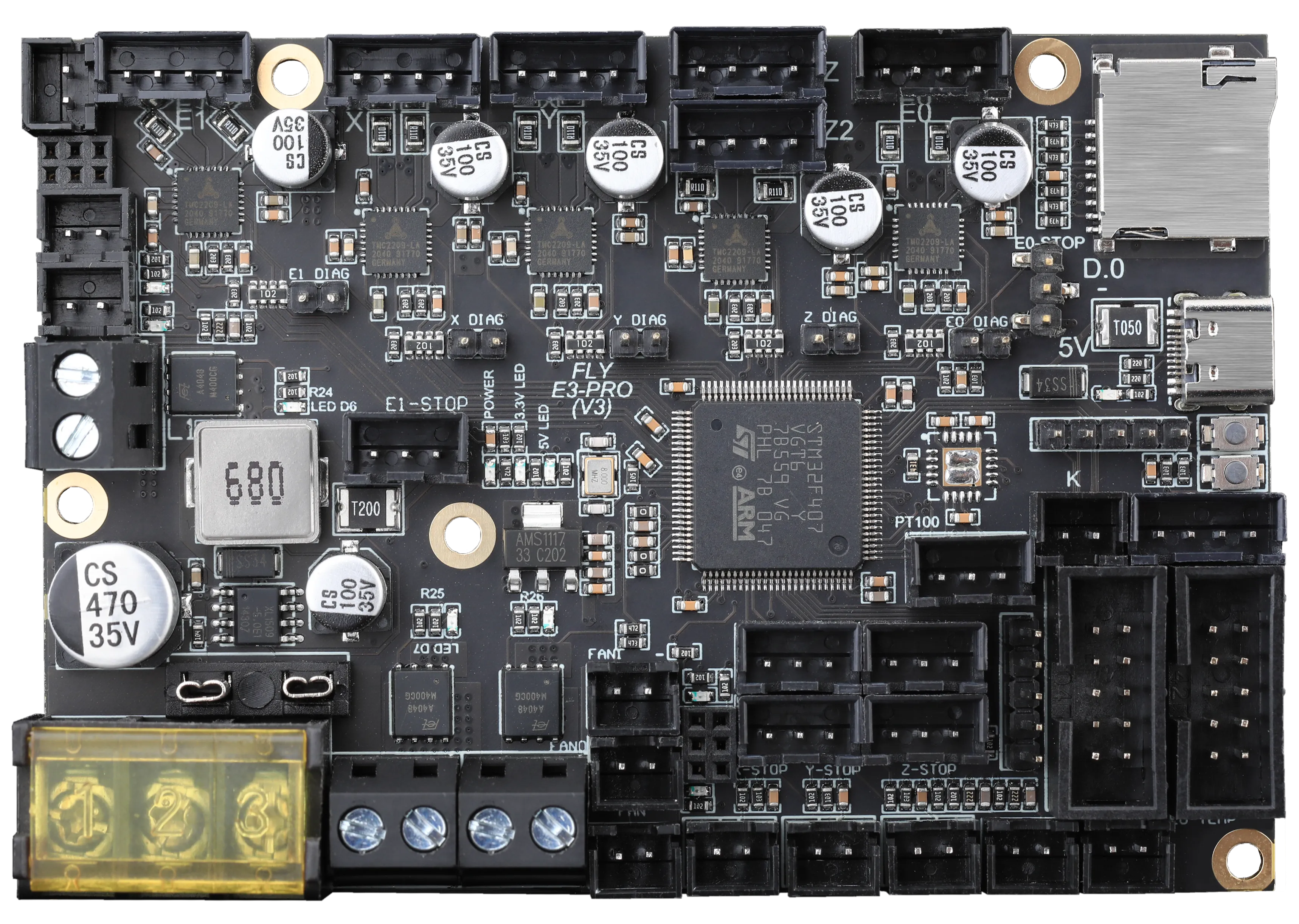

E3 Pro

Loading...

Caractéristiques du produit

• Microcontrôleur 32 bits ARM Cortex-M4 série 168 MHz, puce STM32F407VGT6
• Support du firmware RRF

Paramètres du produit

• Puce STM32F407VZGT6 de la série ARM Cortex-M4 32 bits à 168 MHz
• Firmware : Reprap/Klipper
• Cinq pilotes TMC2209 intégrés
• Affichage : écran tactile série, mini12864 LCD, 12864 LCD, 2004 LCD, FLY 4.3/7.0 V1
• 1 port haute tension IN, prenant en charge les capteurs de nivellement automatique : BLTouch, capteurs de proximité PL08N, etc., Klicky, Voron Tap, etc.
• Avec le firmware Reprap, possibilité d'utiliser un module WiFi ESP32, prenant en charge 1,6 m/s
• Conception unique de la carte MOS pour ventilateur PWM, remplaçable directement en cas de dommage, ce qui réduit la difficulté de réparation pour le client, quatre connecteurs de ventilateur 2 broches
• Le PCB utilise une épaisseur de cuivre de 2OZ, capable de supporter un courant plus élevé
• 2 interfaces ADC, prenant en charge jusqu'à deux voies de thermistance
• 4 interfaces IO, pouvant être utilisées pour le nivellement et les fins de course
• 3 interfaces pour cartouches chauffantes, prenant en charge jusqu'à trois voies de cartouches chauffantes

Précautions

Port de sortie	Courant maximal sous 24V	Courant maximal sous 12V
Port du lit chauffant	15A	7,5A
Port de chauffage	6A	3A
Port du ventilateur	1A	0,5A
