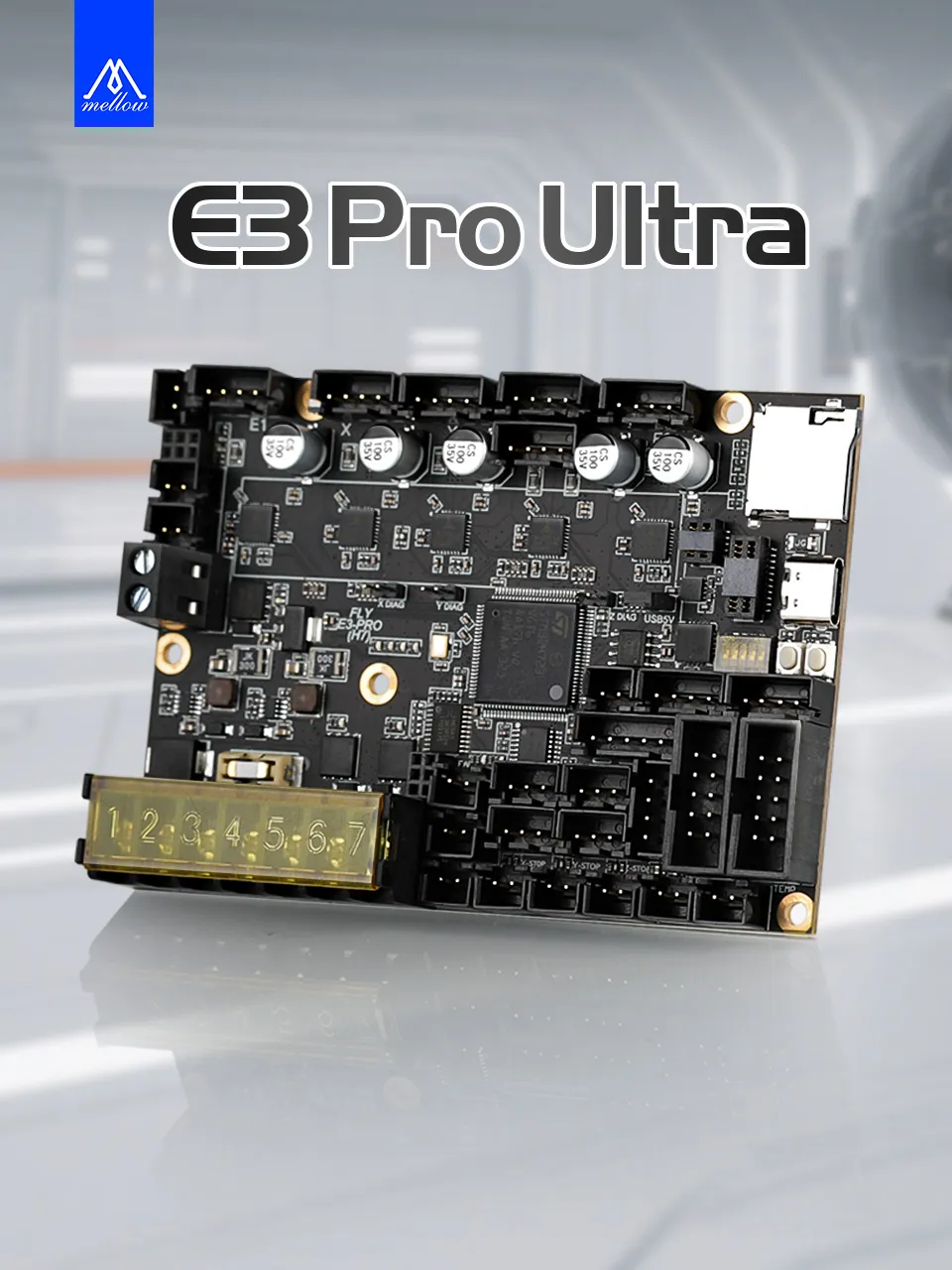

E3 Pro Ultra

Caractéristiques du produit

Puce STM32H723VGT6 de la série 32 bits ARM Cortex-M4 à 550 MHz
Firmware : Reprap/Klipper
Cinq pilotes TMC2209 intégrés à la carte, les 3 positions de pilote XYZ prennent en charge le mode sans fin de course
Affichage : écran tactile série, LCD mini12864, LCD 12864, LCD 2004, FLY 4.3/7.0 V1
Prise en charge des capteurs de nivellement automatique : BLTouch, capteurs de proximité PL08N, etc., Klicky, Voron Tap, etc.
Avec le firmware Reprap, possibilité d'utiliser un module WiFi ESP32, prise en charge de 1,6 m/s
Conception unique de la carte MOS pour ventilateur PWM, remplaçable directement en cas de dommage, réduisant la difficulté de réparation pour le client, quatre connecteurs de ventilateur 2 broches
3 interfaces ADC pour capteurs de température
3 ports de fin de course pouvant accueillir des interrupteurs de fin de course
4 interfaces E/S, utilisables pour capteurs de proximité, fins de course, têtes laser, LED RGB, etc.
3 interfaces de chauffage
1 interface d'écran série pour RRF
La version Max prend en charge 1 thermocouple de type K et 1 capteur de température PT100
Ajout d'un interrupteur DIP permettant la sélection du mode 2/3/4 fils pour le capteur de température PT100
Ajout d'un dissipateur thermique intégré, augmentant la surface de dissipation des pilotes
Ajout d'une interface CAN

Port de sortie	Courant maximal sous alimentation 24V	Courant maximal sous alimentation 12V
Port du lit chauffant	15A	7.5A
Port de chauffage	6A	3A
Port de ventilateur	1A	0.5A
