Aperçu du produit​

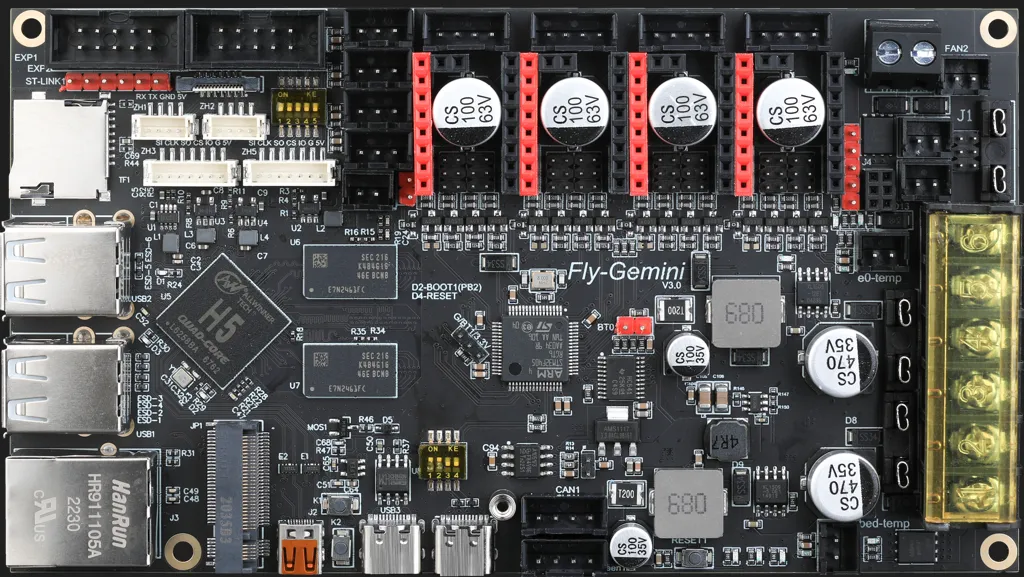

La Gemini V3 est une solution de contrôle tout-en-un hautement intégrée avec ordinateur embarqué. Son cœur de calcul haute performance intégré peut directement remplacer les ordinateurs embarqués indépendants tels que le Raspberry Pi, et intègre 1 Go de mémoire DDR3, associé à une conception améliorée de protection de l'alimentation 5 V, ce qui améliore considérablement la fiabilité et la stabilité du système.

Remarque sur le stockage

La série Gemini n'inclut pas de périphérique de stockage en usine. Vous devez fournir l'un des supports de stockage suivants pour installer et exécuter le système :

  1. Option recommandée : Achetez le module FLY M2WE dédié pour bénéficier d'une vitesse système plus rapide et d'une fiabilité accrue.
  2. Option alternative : Utilisez une carte Micro SD (TF) d'une capacité comprise entre 16 Go et 128 Go.

Caractéristiques principales​

  • Conception tout-en-un : Ordinateur embarqué Allwinner H5 intégré, avec 1 Go de mémoire, éliminant le besoin d'acheter et de connecter un Raspberry Pi supplémentaire, simplifiant le câblage et réduisant les coûts.
  • Fiabilité renforcée : Circuit de protection d'alimentation 5 V optimisé, réduisant efficacement le risque de dommages aux puces dus à des anomalies de tension.
  • Prêt à l'emploi : L'image système est préinstallée avec l'écosystème logiciel Klipper complet (y compris Moonraker, Mainsail, KlipperScreen, etc.) et des plugins courants, éliminant les configurations complexes et réduisant considérablement le seuil d'entrée pour les débutants (un périphérique de stockage est requis).

Spécifications détaillées​

Système hôte (SoC)​

  • Processeur : Allwinner H5, quadricœur 64 bits Cortex-A53
  • Processeur graphique : GPU Mali 450 hexacœur
  • Mémoire vive : 1 Go DDR3 (partagée avec le GPU)
  • Extension de stockage :
    • Prise en charge de carte Micro SD, capacité maximale de 128 Go.
    • Interface M.2 embarquée (protocole propriétaire), utilisable pour étendre un module Wi-Fi dédié ou un module de stockage eMMC (ne pas connecter d'appareils non officiels FLY).
  • Interfaces périphériques :
    • USB 2.0 × 3, USB OTG × 1
    • Ethernet 10/100M × 1
    • Bus CAN × 1
    • Micro HDMI × 1
    • SPI × 2, UART × 2
    • Interface ventilateur contrôlable 5V × 1 (dédiée au refroidissement du système hôte)

Contrôle du système esclave (MCU)​

  • Contrôleur principal : STM32F405
  • Pilotage moteur : Prise en charge de 4 emplacements de pilotage de moteurs haute tension
  • Entrée d'alimentation : Prise en charge d'une entrée de tension large DC 12-24V, alimentation stable, aucun module abaisseur de tension supplémentaire nécessaire.
  • Interface d'extension : Interface d'extension de bus CAN réservée.

Paramètres importants et consignes de sécurité​

Capacités de courant de sortie des ports​

Le courant de sortie maximal de chaque port varie avec la tension d'alimentation (12 V ou 24 V). Veuillez configurer strictement les équipements selon le tableau ci-dessous et vous assurer que la puissance de l'alimentation est suffisante.

Port de sortieCourant maximal sous 24 VCourant maximal sous 12 V
Port plateau chauffant15 A7,5 A
Port cartouche chauffante6 A3 A
Port ventilateur1 A0,5 A

Remarque : Il est recommandé de prévoir une marge d'alimentation suffisante pour les charges proches de la limite de courant (en particulier le plateau chauffant) et de garantir des connexions de câbles sécurisées afin d'éviter tout risque de surcharge.
