Brochage des broches

Remarque

• Cette page répertorie le brochage des broches de la carte mère FLY-RPFMEX après le flashage du firmware Klipper. Les numéros de broches sont basés sur le schéma de principe de la carte mère.
• UART correspond aux broches de communication du driver TMC2209.
• EN est la broche d'activation. Dans la configuration Klipper, elle est généralement active à l'état bas (préfixe ! pour enable_pin).
• DIAG est la broche de signal de diagnostic du driver. Lors de l'utilisation de la butée d'origine sans fin de course, configurez la diag_pin correspondante selon le tableau ci-dessous.

Loading...

---

Broches des drivers

La FLY-RPFMEX fournit 4 ports de drivers :

Driver	STEP	DIR	EN	UART	DIAG
DRIVER0	gpio6	gpio5	gpio9	gpio7	gpio8
DRIVER1	gpio1	gpio0	gpio4	gpio2	gpio3
DRIVER2	gpio22	gpio21	gpio25	gpio23	gpio24
DRIVER3	gpio17	gpio16	gpio20	gpio18	gpio19

DIAG et butées sans fin de course

Les signaux DIAG des DRIVER0 à 3 sont directement connectés de manière indépendante aux GPIO du microcontrôleur principal. Lors de l'utilisation de butées sans fin de course, configurez directement diag_pin selon les broches DIAG du tableau des drivers :

Driver	DIAG / diag_pin
DRIVER0	gpio8
DRIVER1	gpio3
DRIVER2	gpio24
DRIVER3	gpio19

Ces broches DIAG ne sont pas les ports de butée ordinaires du tableau « Butées » ci-dessous. L'activation des butées sans fin de course n'occupe pas les entrées de butée ordinaires gpio27, gpio28, gpio29.

Multiplexage des butées et de la température

Fonction	Broche	Remarque
Butée / Port multiplexé ADC 1	gpio27	Multiplexé avec le port thermistance 1
Butée / Port multiplexé ADC 2	gpio28	Multiplexé avec le port thermistance 2
Butée / Port multiplexé ADC 3	gpio29	Multiplexé avec le port thermistance 3

Capteurs de température

Fonction	Broche	Remarque
Port thermistance 1	gpio27	Multiplexé avec le port butée / ADC multiplexé 1
Port thermistance 2	gpio28	Multiplexé avec le port butée / ADC multiplexé 2
Port thermistance 3	gpio29	Multiplexé avec le port butée / ADC multiplexé 3

Opération hors tension

Avant de commencer, éteignez complètement l'imprimante et débranchez l'alimentation. Ne branchez ou ne débranchez pas les faisceaux de câbles, ne réorganisez pas l'ordre des fils des interfaces et ne touchez pas aux bornes lorsque l'appareil est sous tension.

Multiplexage des interfaces

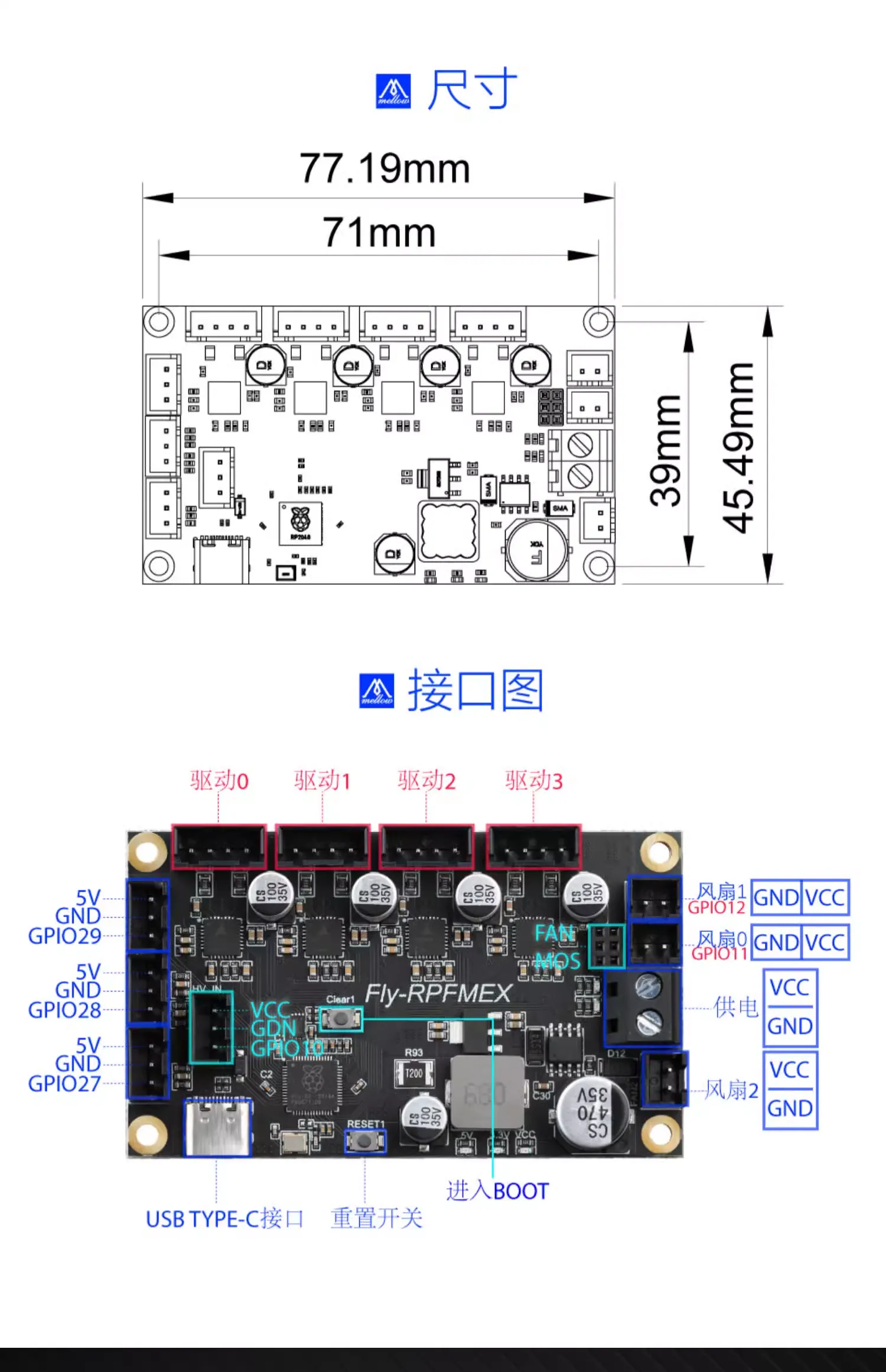

gpio27, gpio28 et gpio29 disposent à la fois de fonctions d'entrée ordinaire et d'échantillonnage ADC, et ne peuvent être utilisés que pour un seul usage. Après avoir été configurés comme entrée thermistance, ne configurez plus la même interface comme butée mécanique ou autre entrée. Sur le schéma des interfaces, de haut en bas sur le côté gauche se trouvent respectivement gpio29, gpio28, gpio27. Veuillez vérifier l'ordre réel des fils.

Types de thermistances pris en charge

Les ports thermistance prennent en charge par défaut l'utilisation de thermistances NTC (100K). La configuration recommandée de sensor_type est Generic 3950.

Liste des sensor_type intégrés à Klipper pouvant être directement connectés et scénarios d'application pour chaque modèle : Méthode de configuration des thermistances

Les thermocouples de type K, les PT100, etc., nécessitent des puces de conversion supplémentaires et ne peuvent pas être connectés directement aux ports thermistance.

Ventilateurs

Fonction	Broche	Remarque
Ventilateur 0	gpio11	Sortie contrôlable
Ventilateur 1	gpio12	Sortie contrôlable
Ventilateur 2	-	Port d'alimentation permanente, non contrôlé par le MCU

Entrée générale

Fonction	Broche	Remarque
HV-IN / Entrée générale	gpio10	Port d'entrée, ne pas utiliser comme sortie RGB

PWM

PWM	Broche	Remarque
PWM0	gpio11	Ventilateur 0
PWM1	gpio12	Ventilateur 1

Écran / Remarque sur EXP

Remarque sur les interfaces

La FLY-RPFMEX ne fournit pas de connecteurs à broches standard EXP1 / EXP2 12864. Veuillez utiliser les interfaces des drivers, butées, températures, ventilateurs et entrées générales listées sur cette page, et ne pas appliquer les tableaux de broches EXP1 / EXP2 d'autres cartes mères.
