FLY-Pi V2 Hôte

Le tout nouveau FLY-Pi V2 Hôte, compatible en dimensions d'installation avec le Raspberry Pi, peut fonctionner comme une alternative haute performance avec les firmwares Klipper ou RRF. Il intègre 1 Go de mémoire DDR3 et prend en charge la connexion d'écrans TFT via SPI pour activer la fonction Klipper Screen.

Loading...

Points Forts Principaux​

  • Cœur Puissant, Optimisation Approfondie : Équipé du processeur quadricœur Allwinner H5, préinstallé avec le firmware FlyOS & Klipper profondément personnalisé. Offre des améliorations significatives des performances de traitement des commandes et de planification des mouvements par rapport au système natif.
  • Double Solution de Stockage, Choix Flexible : Propose un connecteur M2WE intégré (pour les modules personnalisés FLY) et un emplacement standard pour carte Micro SD. Les utilisateurs peuvent choisir entre une solution eMMC haute vitesse ou une solution SD économique et flexible selon leurs besoins.
  • Prêt à l'Emploi, Écosystème Complet : Le système est préinstallé avec tous les plugins nécessaires (comme l'environnement requis pour Input Shaping, la compensation de résonance), réduisant considérablement le temps de configuration pour une mise en impression rapide.
  • Conception et Alimentation de Niveau Industriel : Prend en charge une entrée large tension 12-24V, intègre une interface SPI dédiée pour accéléromètre, garantissant un fonctionnement stable et fiable sur de longues périodes.
  • Interfaces Riches, Extension Complète : Offre plusieurs sorties d'affichage (HDMI, TFT), 4 ports USB 2.0, un port Ethernet et une interface bus CAN, répondant aux besoins de connexion de divers périphériques.
  • Maintenance Facile, Prise en charge OTA : Prend en charge les mises à jour système en ligne (OTA) en un clic, permettant d'obtenir les dernières fonctionnalités et correctifs de sécurité sans re-flasher le système.

Avis d'Achat et d'Utilisation​

Important : Concernant le Stockage

Le FLY-Pi V2 ne contient aucun périphérique de stockage en sortie d'usine. Vous devez vous procurer au moins l'un des supports de stockage suivants pour que l'appareil fonctionne correctement :

  • Option 1 (Recommandée) : Achetez le module M2WE personnalisé FLY (Wi-Fi/eMMC) pour une réponse système plus rapide et une fiabilité accrue.
  • Option 2 : Fournissez votre propre carte Micro SD (TF), capacité recommandée entre 16 Go et 128 Go.

Spécifications détaillées du produit​

1. Système principal​

  • CPU : Allwinner H5, 4 cœurs 64 bits Cortex-A53
  • GPU : Arm Mali-450 MP4
  • Mémoire vive : 1 Go DDR3

2. Stockage et extension​

  • Stockage externe : Prise en charge de carte Micro SD (carte TF), capacité supportée de 16 Go à 128 Go
  • Extension embarquée : Interface M2WE dédiée, destinée à la connexion du module officiel FLY M2WE (offrant une fonction Wi-Fi ou de stockage eMMC).

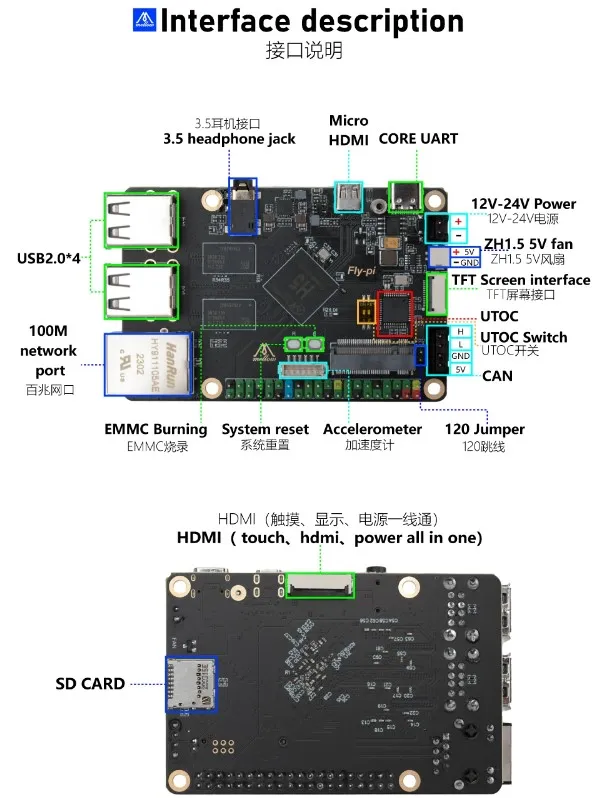

3. Liste des interfaces​

  • Sortie d'affichage :
    • Micro HDMI x 1
    • FPC-HDMI x 1
    • FPC-TFT x 1
    • (Prise en charge de la connexion combinée écran TFT et écran HDMI)
  • USB et réseau :
    • Port USB 2.0 x 4
    • Port Ethernet 100M (Eth) x 1
  • Interfaces industrielles et d'extension :
    • Interface SPI dédiée (ZH1.5-6P) x 1 : destinée à la connexion de capteurs tels que l'ADXL345, pour la compensation de résonance.
    • Interface bus CAN x 1

4. Gestion de l'alimentation​

  • Tension d'entrée : DC 12V-24V
  • Interface ventilateur : Interface ventilateur 5V x 1
  • Fonction de protection contre les coupures de courant :
    • Nécessite l'utilisation du module KPPM.
    • Prise en charge de la reprise d'impression après coupure et de l'arrêt sécurisé en cas de coupure de courant.
    Instructions de configuration

    Cette fonction doit être activée manuellement dans le système, elle est désactivée par défaut en usine.

5. Système et logiciels​

  • Système d'exploitation : FlyOS-FAST (système léger optimisé pour l'impression 3D)
  • Micrologiciel principal : Micrologiciel Klipper profondément optimisé & prise en charge native de RRF
    • Note d'optimisation : Nous avons réalisé des optimisations et adaptations de bas niveau sur Klipper, offrant une amélioration significative des performances de traitement des commandes et de planification des mouvements par rapport à la version originale.
  • Logiciels préinstallés :
    • Cœur : Klipper, Moonraker
    • Interface Web : Mainsail, Fluidd (Fluidd par défaut)
    • Modules fonctionnels : Les modules essentiels tels que le shaping d'entrée, la compensation de résonance, ainsi que l'environnement, sont préconfigurés.
    • Fonctionnalités optionnelles : La prise en charge de Klipper-Screen (écran tactile) et de Crowsnest (caméra) est intégrée, mais désactivée par défaut.

Avis Importants​

Avertissement Conflit d'Interfaces

L'écran TFT, l'interface SPI de l'accéléromètre et l'interface d'extension RRF ne peuvent pas être utilisés simultanément !

  • Conflit Matériel : Ces interfaces partagent physiquement les mêmes ressources SPI.
  • Conséquence : Une connexion simultanée entraînera des anomalies d'affichage de l'écran et des erreurs graves dans les données de l'accéléromètre.
  • Solution : Connectez et utilisez une seule de ces interfaces à la fois.
Avertissement Interface M2WE

Protocole Privé, Interdiction de Connecter des Appareils Non-FLY !

  • L'interface M2WE intégrée utilise un protocole personnalisé privé FLY, ses spécifications physiques et électriques ne sont pas standard.
  • Connexion Uniquement Autorisée avec les modules officiels FLY M2WE (Wi-Fi / eMMC).
  • Interdiction Formelle de Connecter tout appareil M.2 standard ou tiers, sous peine de dommages matériels permanents de la carte mère.
Concernant la Fonction Wi-Fi

Le FLY-Pi V2 n'intègre pas de Wi-Fi.

Pour une connexion sans fil, veuillez choisir :

  1. Solution Recommandée : Utilisez le module Wi-Fi M2WE officiel FLY.
  2. Solution Alternative : Utilisez un module Wi-Fi USB générique sans pilote, assurez-vous qu'il est compatible avec les systèmes Linux.
