Interface ventilateur 5V intégrée

Description de l'interface ventilateur

• Caractéristique de l'interface : Cette interface ventilateur 5V adopte une conception "normalement ouverte". Cela signifie que dès que la carte principale est alimentée, l'interface délivre en permanence une tension de 5V et le ventilateur tourne en continu.
• Mode de contrôle : Cette interface n'est pas contrôlable par logiciel et ne supporte pas la fonction d'activation/désactivation intelligente en fonction des variations de température. Elle assure uniquement une ventilation de base.
• Caractéristiques électriques : Le courant disponible sur cette sortie 5V dépend directement des caractéristiques de votre alimentation :
  • Lorsque vous utilisez une alimentation 24V, elle peut fournir environ 1A de courant.
  • Lorsque vous utilisez une alimentation 12V, elle peut fournir environ 0,5A de courant.
  • En conséquence, la capacité réelle de la sortie 5V dépend de la solution d'alimentation choisie.

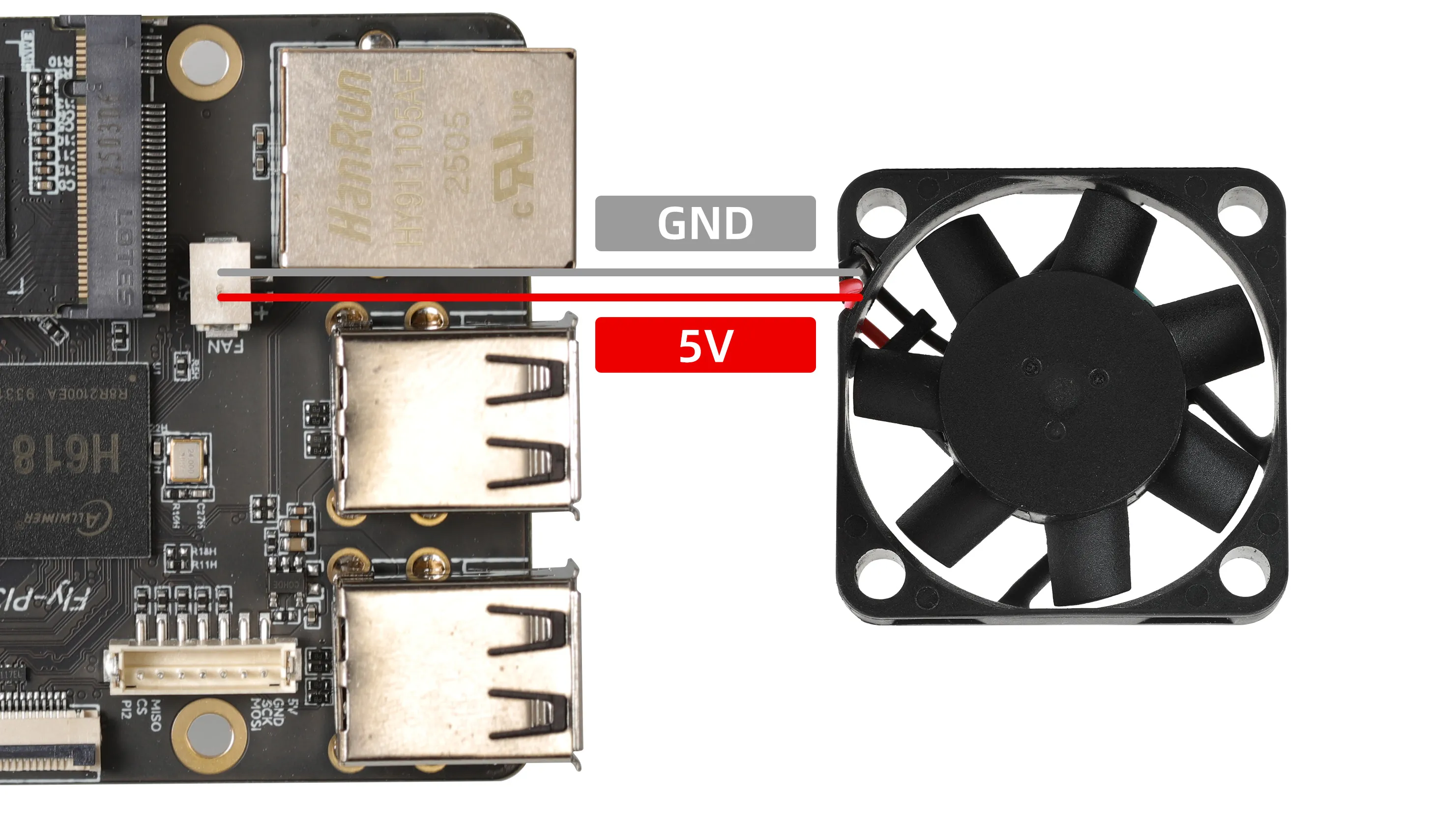

• Type de connecteur : Veuillez utiliser un connecteur ZH1,5-2P pour connecter le ventilateur. La méthode de câblage est illustrée sur l'image ci-dessous.
