Câblage et configuration de l'écran

Câblage de l'écran

Avertissement important sur la sécurité

• Lors de l'utilisation d'un câble FPC pour connecter un écran TFT ou HDMI, veuillez impérativement effectuer l'opération hors tension afin d'éviter d'endommager l'écran.
• Lors du câblage de l'écran TFT, vérifiez attentivement la direction d'insertion du câble FPC pour éviter tout branchement inversé susceptible d'endommager l'appareil.

Câblage écran TFT-V2

Câblage écran TFT-V2

prompt

Informations importantes concernant la connexion et la configuration de l'écran TFT

• Choix du câble : Deux câbles FPC sont fournis dans l'emballage : 14P (câble étroit) et 16P (câble large). Le FLY-Pi V3 doit utiliser le câble large 16P.
• Changement de mode tactile : Selon le type d'écran, positionnez correctement l'interrupteur sur l'arrière :
• Utilisez l'écran résistif, positionnez-le sur Resi.
• Utilisez l'écran capacitif, positionnez-le sur Cap.
• Un réglage incorrect entraînera la panne de la fonction tactile.

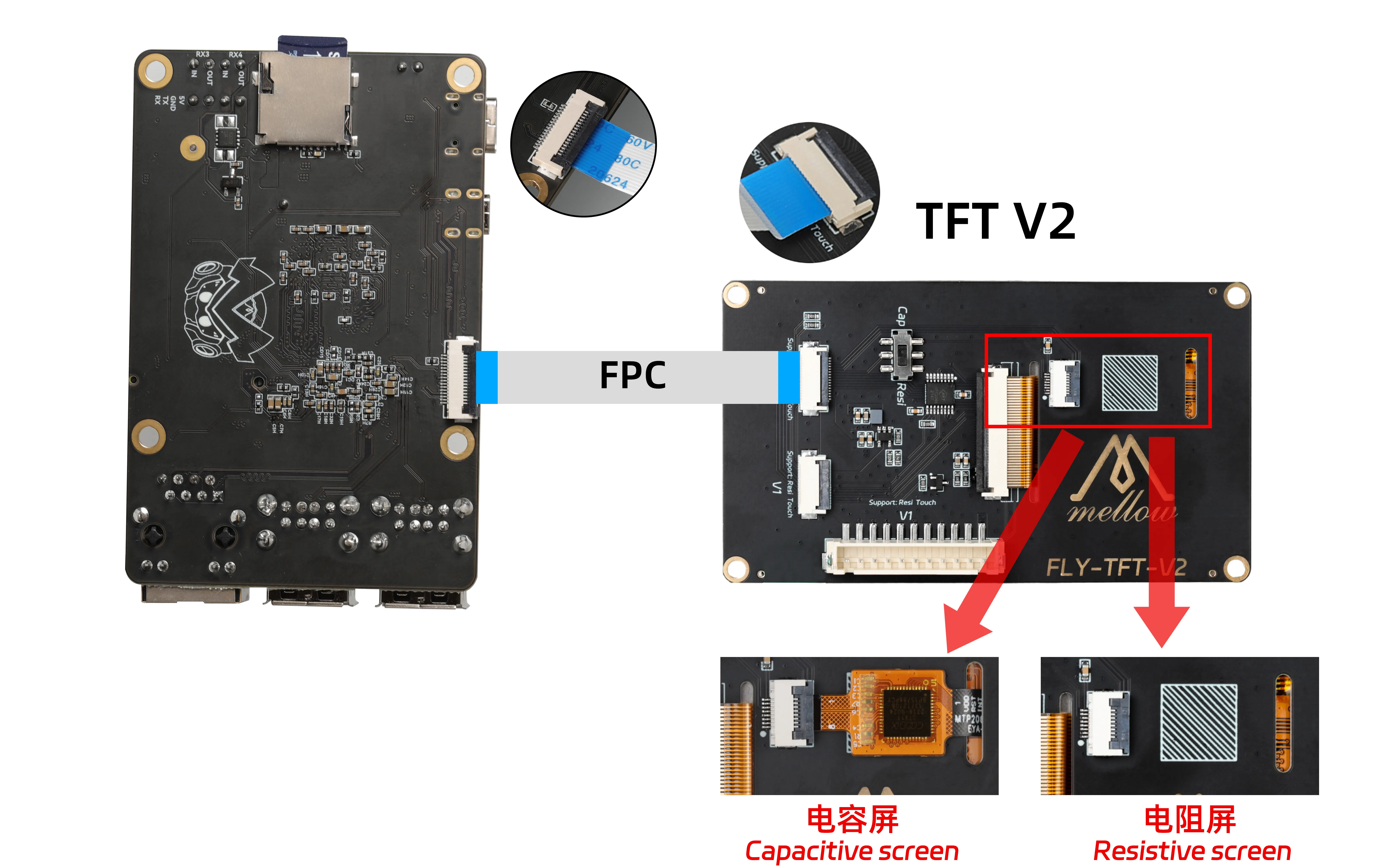

1. Schéma de câblage de l'écran TFT pour le FLY-Pi V3

Câblage HDMI

Câblage HDMI

1. Méthode de câblage pour l'écran FLY-HDMI-LCD5

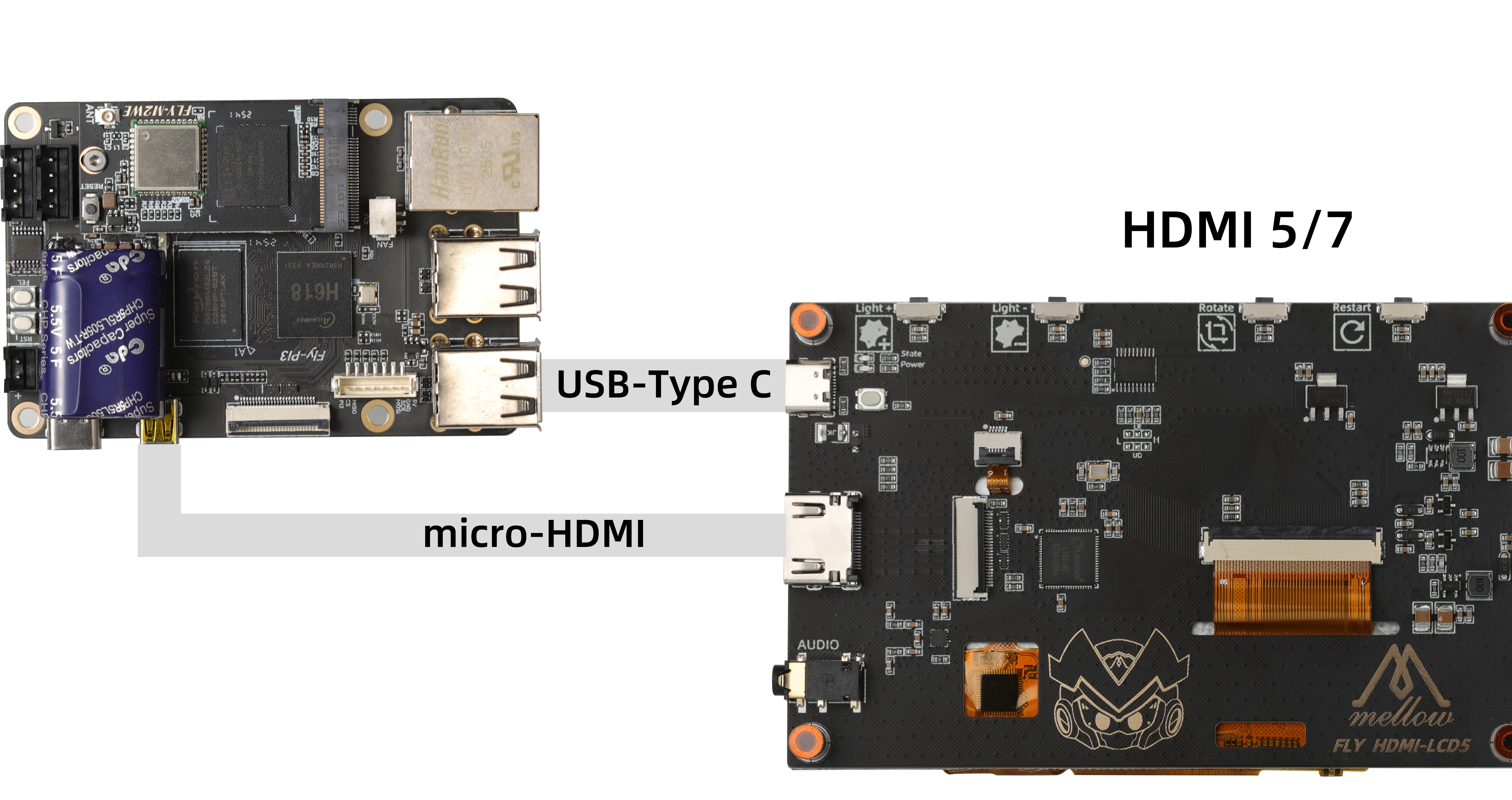

Méthode de câblage 1

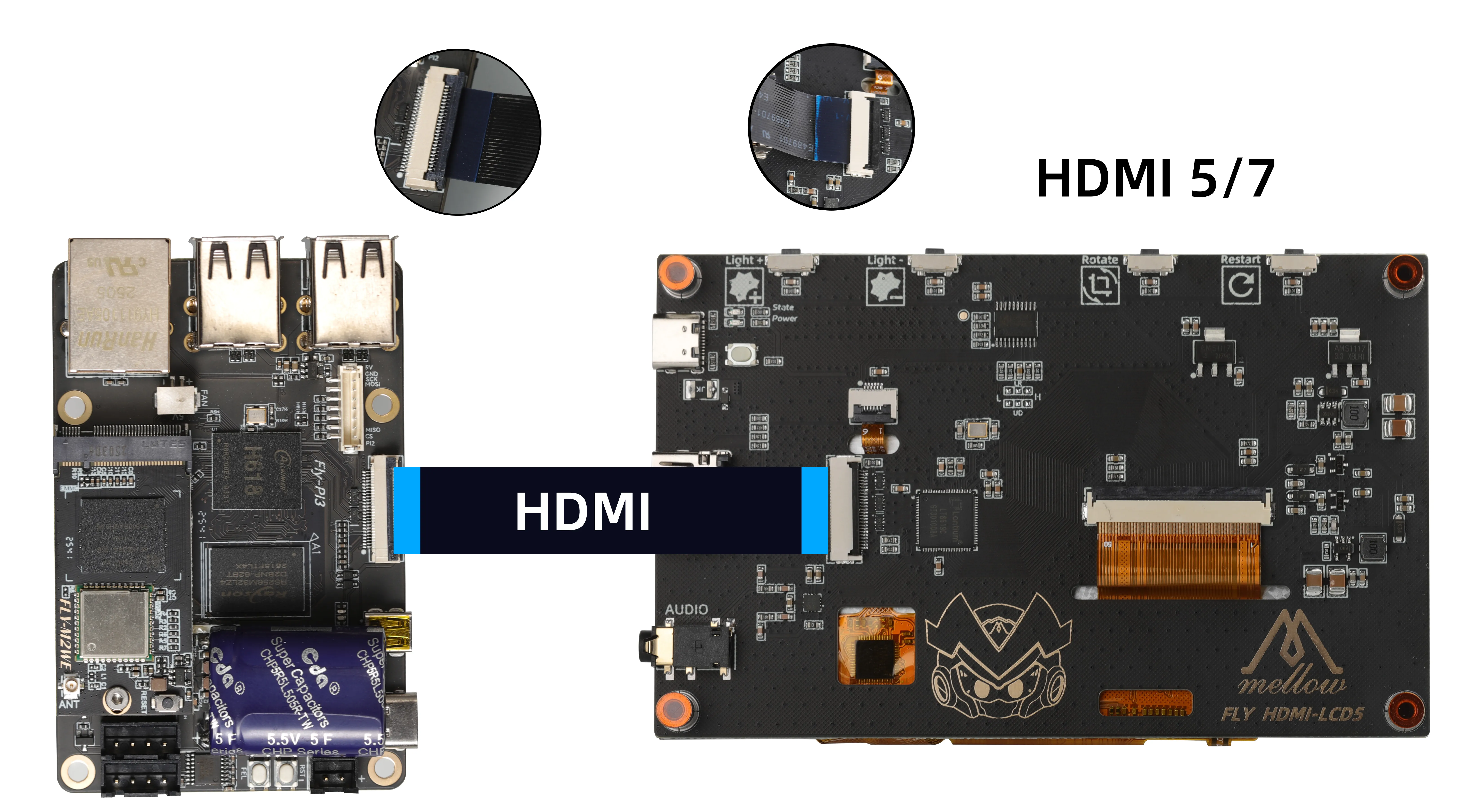

Méthode de câblage 2

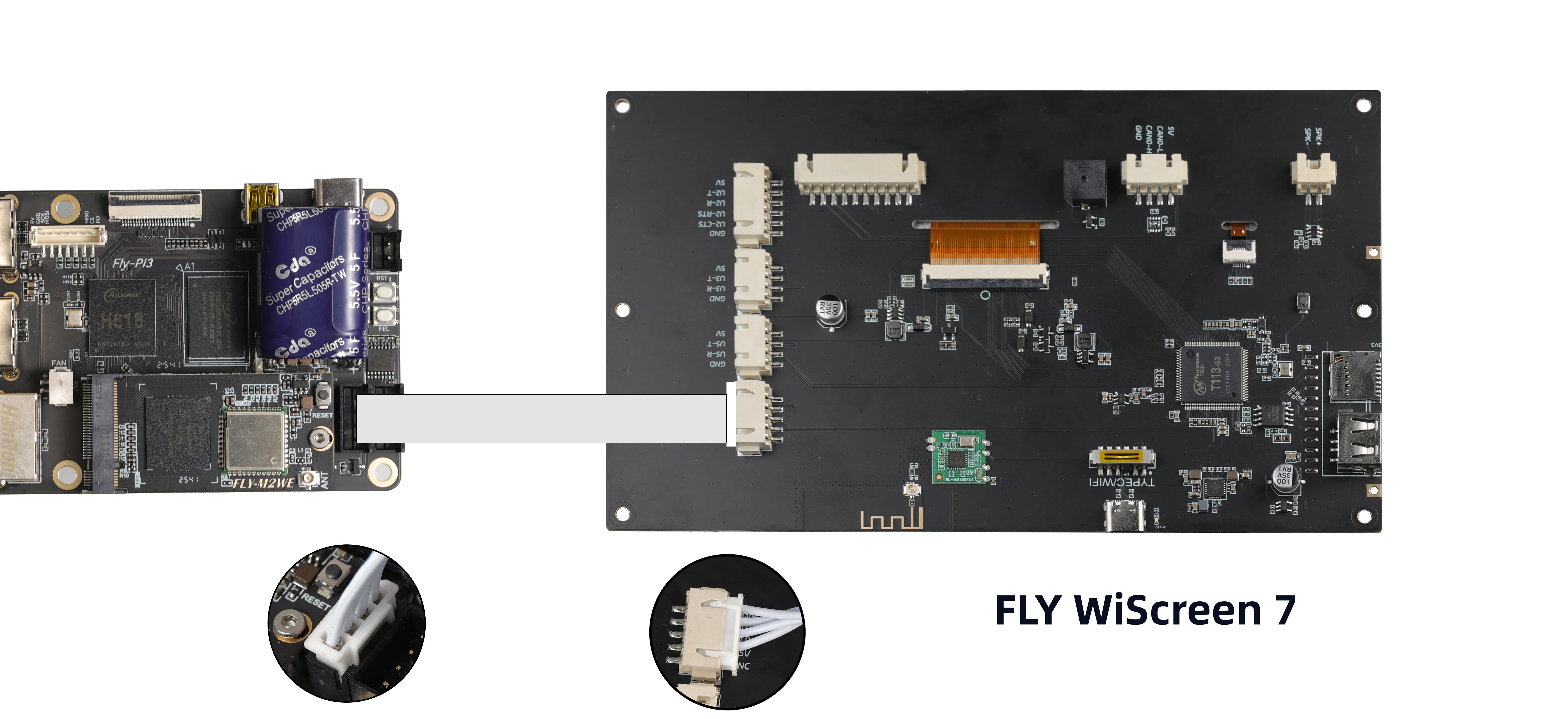

Câblage écran série

Câblage écran série

Configuration de l'écran

Système FLYOS-FAST

Configuration de l'écran sous système FLYOS-FAST

1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.6.110/

Interface fluidd : Décochez l'option "Filtrer les fichiers et dossiers cachés"

Interface mainsail : Cochez l'option "Afficher les fichiers cachés"

2. Entrez dans le dossier .flyos-config affiché, trouvez le fichier de configuration sys-config.conf

3. Éditez le fichier sys-config.conf, sélectionnez la méthode de configuration correspondante selon le type d'écran :

Configuration écran résistif TFT

• Vous devez modifier screen= en fly-tft-v2-r
• Vous devez modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous, exemple de modification terminée

screen=fly-tft-v2-r

• En même temps, veuillez modifier

klipper_screen=1

Configuration écran capacitif TFT

• Vous devez modifier screen= en fly-tft-v2-c
• Vous devez modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous, exemple de modification terminée

screen=fly-tft-v2-c

• En même temps, veuillez modifier

klipper_screen=1

Configuration écran HDMI

• Vous devez modifier screen= en hdmi
• Vous devez modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous, exemple de modification terminée

screen=hdmi

• En même temps, veuillez modifier

klipper_screen=1

Configuration écran série

• Vous devez modifier moon2uart de 0 à 1
• Ci-dessous, exemple de modification terminée

moon2uart=1

4. Après modification, sauvegardez le fichier et redémarrez le système pour que les paramètres prennent effet.
