Notice d'utilisation du MAX31865 embarqué

Information importante

• L'interface thermique standard de la SHT36-V3 ne supporte que la PT1000.
• Si votre carte outil comporte une puce MAX31865, vous pouvez connecter des capteurs PT100 ou PT1000 2/3/4 fils via l'interface PH2.0 4P.

Comment vérifier si la carte outil supporte le MAX31865

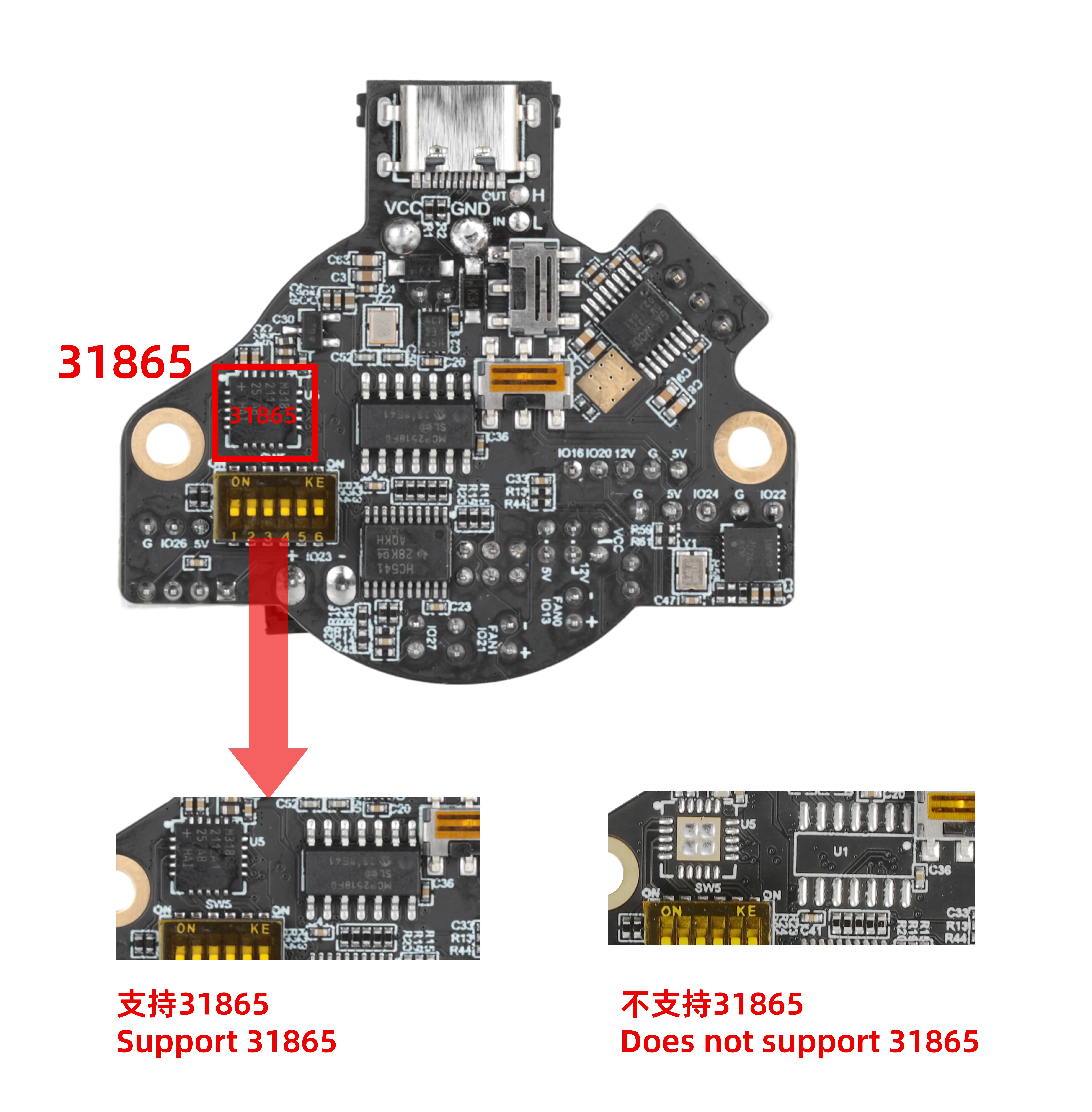

Certains modèles de la SHT36 V3 supportent le MAX31865. Vous pouvez vérifier la présence de la puce MAX31865 sur la carte (pour la localisation exacte, veuillez vous référer à l'image ci-dessous).

Méthode de configuration

Condition préalable à la configuration

• Le MAX31865 est généralement utilisé pour des mesures de température précises sur l'extrudeur ou le plateau chauffant.
• Les exemples de configuration suivants sont basés sur la modification d'un extrudeur.

1. Câblage et réglage du commutateur DIP

• Avant d'utiliser le MAX31865, vous devez impérativement configurer le commutateur DIP 6 broches au dos de la carte outil (comme indiqué sur l'image ci-dessous), sinon Klipper ne pourra pas lire correctement la température.

Règles de configuration du commutateur DIP (numérotation des commutateurs de gauche à droite de 1 à 6) :

• Sélection du type de capteur
  • Utilisation d'une PT100 : commuter 1 ON, commuter 2 OFF.
  • Utilisation d'une PT1000 : commuter 1 OFF, commuter 2 ON.
• Sélection du nombre de fils
  • 2 fils : commuter 3, 5 et 6 ON, commuter 4 OFF.
  • 3 fils : commuter 4 et 6 ON, commuter 3 et 5 OFF.
  • 4 fils : commuter 3 ON, commuter 4, 5 et 6 OFF.

État par défaut : tous les commutateurs sont en position basse (OFF), la fonction MAX31865 est désactivée.

2. Modification du fichier de configuration de Klipper

Extrait de configuration d'origine (utilisation d'une thermistance standard) :

[extruder]
# ... autres configurations ...
sensor_type: ATC Semitec 104GT-2
sensor_pin: SHT36:gpio27
# ... autres configurations ...

Étapes de modification :

1. Commentez ou supprimez les deux lignes sensor_type et sensor_pin existantes.
2. Ajoutez la configuration spécifique à MAX31865 suivante :

[extruder]
# ... autres configurations ...
sensor_type: MAX31865
sensor_pin: SHT36:gpio17
spi_bus: spi0_gpio4_gpio3_gpio2
# Remarque : les deux paramètres suivants doivent être correctement configurés selon votre modèle de capteur !
rtd_reference_r: 430    # Régler à 430 pour PT100, à 4300 pour PT1000
rtd_nominal_r: 100      # Régler à 100 pour PT100, à 1000 pour PT1000
# ... autres configurations ...

3. Remarques importantes

• Correspondance des paramètres : Les valeurs de rtd_reference_r et rtd_nominal_r doivent absolument correspondre au capteur utilisé (PT100 ou PT1000), sinon les mesures de température seront complètement erronées.
• Vérification du câblage : Assurez-vous que l'ordre des fils du capteur est correctement connecté à l'interface PH2.0 4P, et qu'il correspond au réglage du nombre de fils du commutateur DIP.
• Fonction exclusive : Une fois le MAX31865 activé, l'interface thermique standard sur gpio27 ne sera plus utilisable.

Configuration d'un capteur PT1000 sur l'interface thermique standard

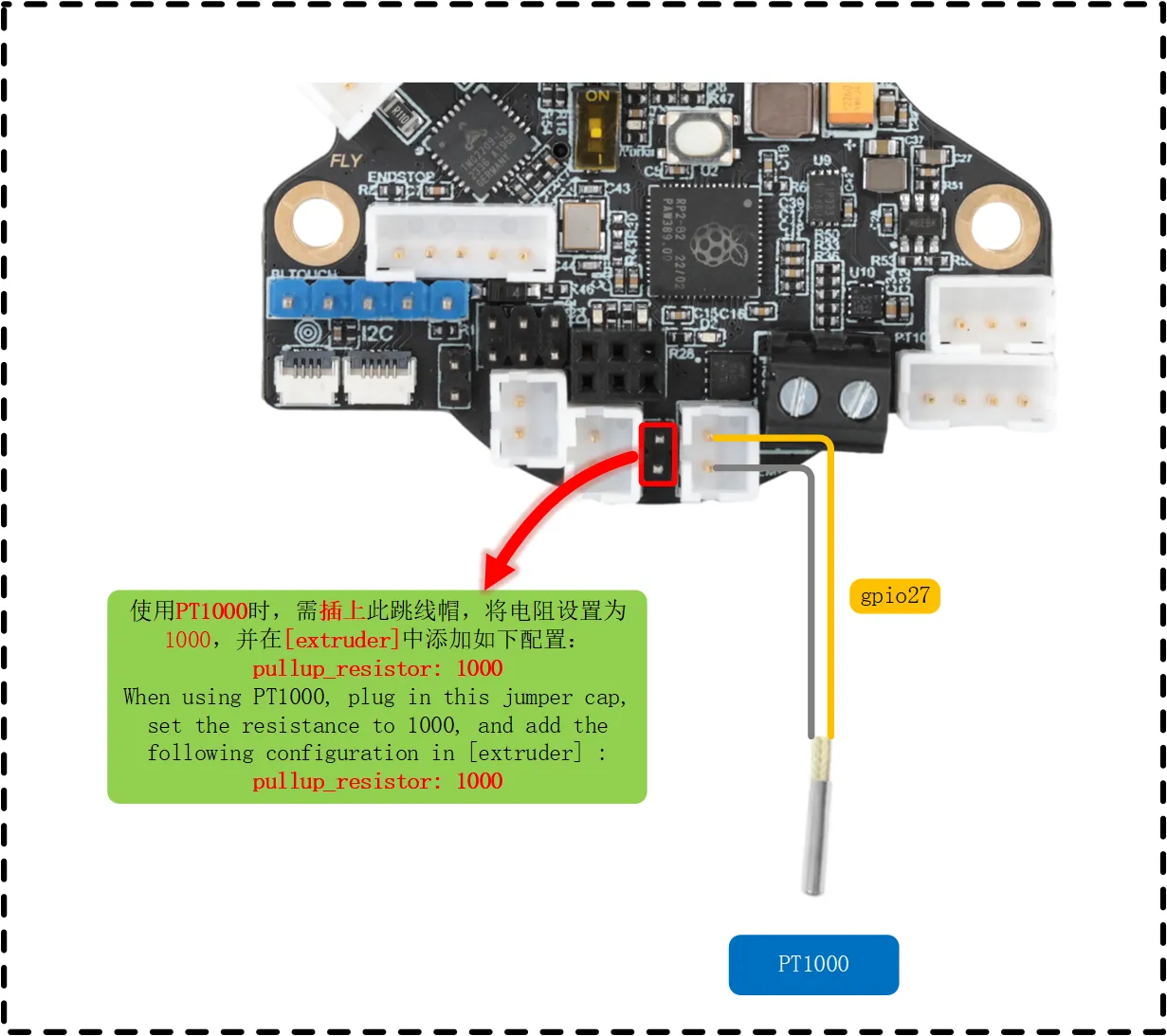

• Condition préalable importante : Avant de connecter un capteur PT1000 à l'interface thermique standard, assurez-vous que les cavaliers correspondants sur la carte outil sont correctement installés.

Configuration d'origine

Extrait de configuration d'origine (utilisation d'une thermistance NTC standard) :

[extruder]
# ... autres configurations ...
sensor_type: ATC Semitec 104GT-2
sensor_pin: SHT36:gpio27
# ... autres configurations ...

Configuration modifiée

Étapes de modification :

1. Remplacer la valeur de sensor_type par PT1000
2. Ajouter le paramètre pullup_resistor et le régler à 1000

Configuration modifiée :

[extruder]
# ... autres configurations ...
sensor_type: PT1000
sensor_pin: SHT36:gpio27
pullup_resistor: 1000
# ... autres configurations ...

Remarques importantes

• Cette configuration s'applique uniquement à l'interface thermique standard (GPIO27) de la SHT36-V3
• Le paramètre pullup_resistor: 1000 doit obligatoirement être configuré
