ボード内蔵5Vファンポート

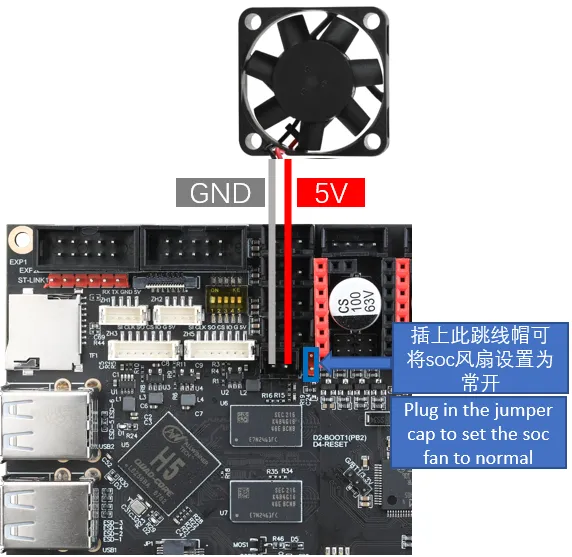

Geminiには5Vの制御可能なインターフェースが搭載されており、メインボードの冷却に使用されます。配線方法は下図の通りです。

設定を追加する前にSSHで実行する必要があるコマンド

• FASTシステムの場合、この手順は不要です

wget https://cnb.cool/3dmellow/public/static-files/-/git/raw/main/host/linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb && sudo dpkg -i linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb
sudo reboot

参考設定

[mcu host]                      # FlyOSは既にデフォルトでLinux MCUを生成しています。定義するだけで使用可能です
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY-π]      # 上位機温度
sensor_type: temperature_host


[temperature_fan core_fan]      # 上位機冷却ファン
pin: host:gpiochip1/gpio106     # 上位機ファンのピン番号
max_power: 1.0
sensor_type: temperature_host   # 上位機主制御温度に設定
control:watermark               # 制御方式
target_temp: 48                 # 上位機冷却ファン起動温度
min_temp: 0                     # 最低温度。この温度を下回るとエラーになります
max_temp: 90                    # 最高温度。この温度を超えるとエラーになります
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8                  # 最大回転速度。フルパワー時の80%
min_speed: 0.3                  # 最小回転速度。フルパワー時の30%
