スクリーン配線と設定

スクリーン配線

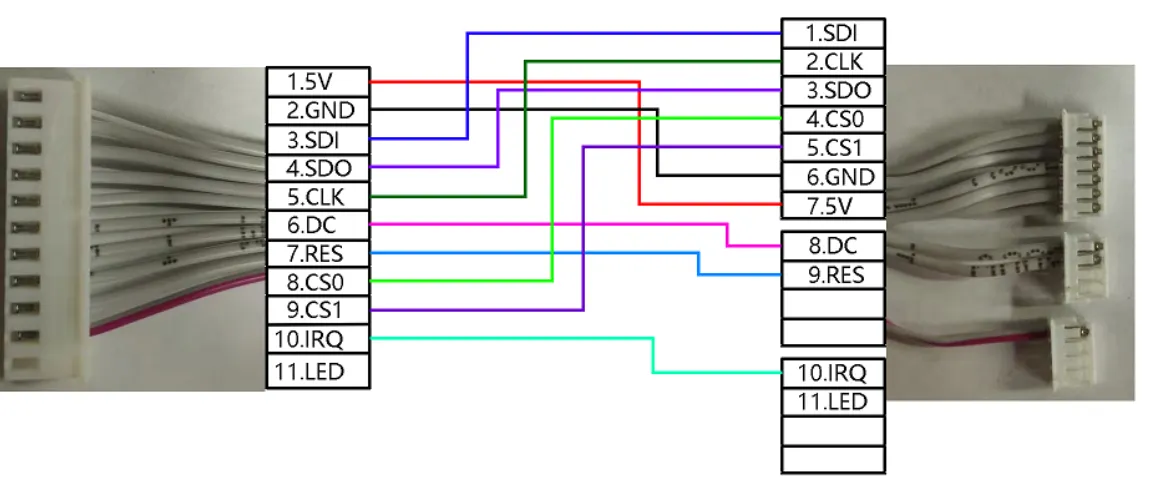

TFT抵抗膜式スクリーン配線

ヒント
  • TFTスクリーンのパッケージには2本のFPCフラットケーブルが同梱されています。一方は14P(狭い)、もう一方は16P(広い)です。
  • 抵抗膜式スクリーンは必ず14P(狭い)を使用してください!!!

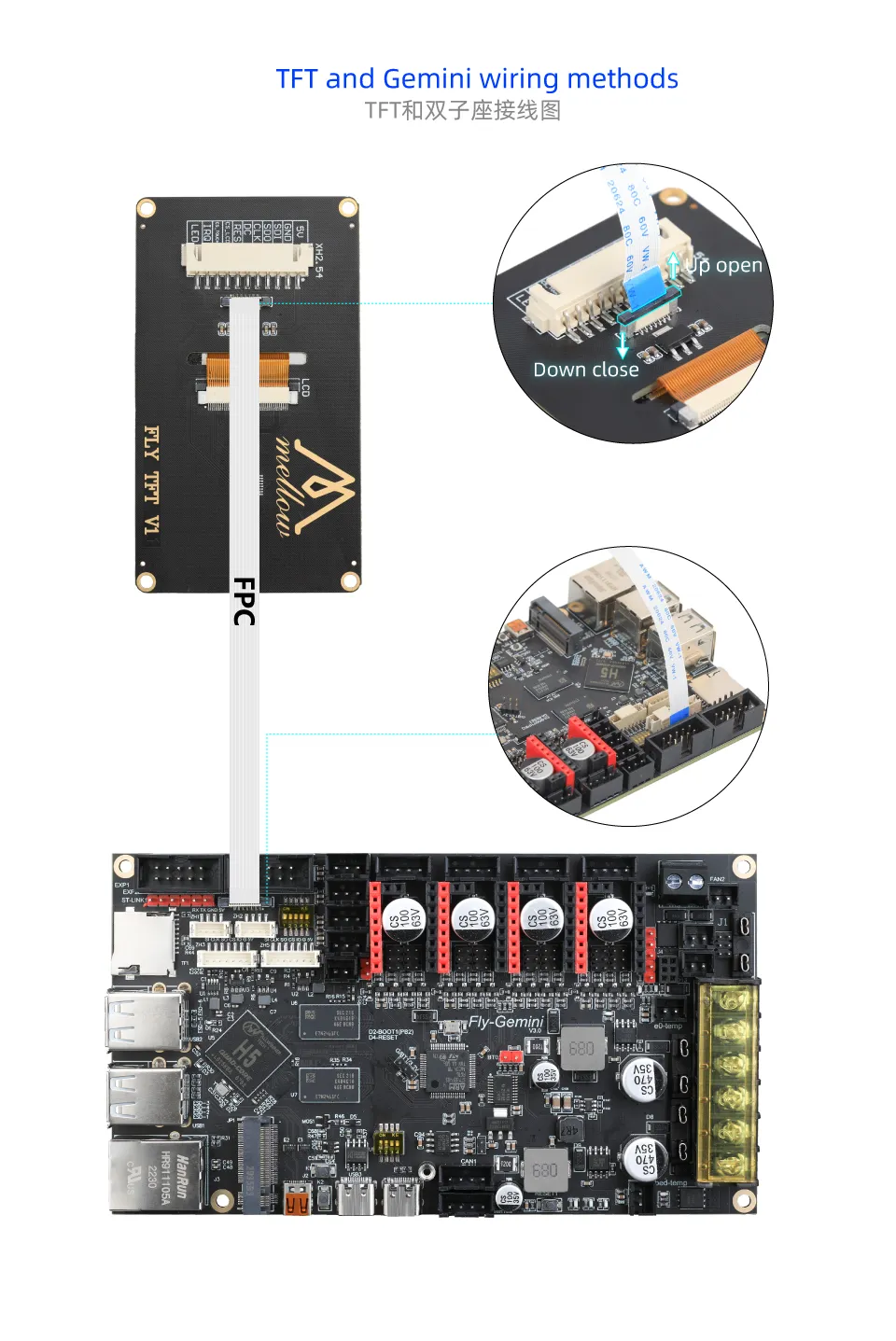

  • FLY-Gemini TFT V1抵抗膜式スクリーン配線

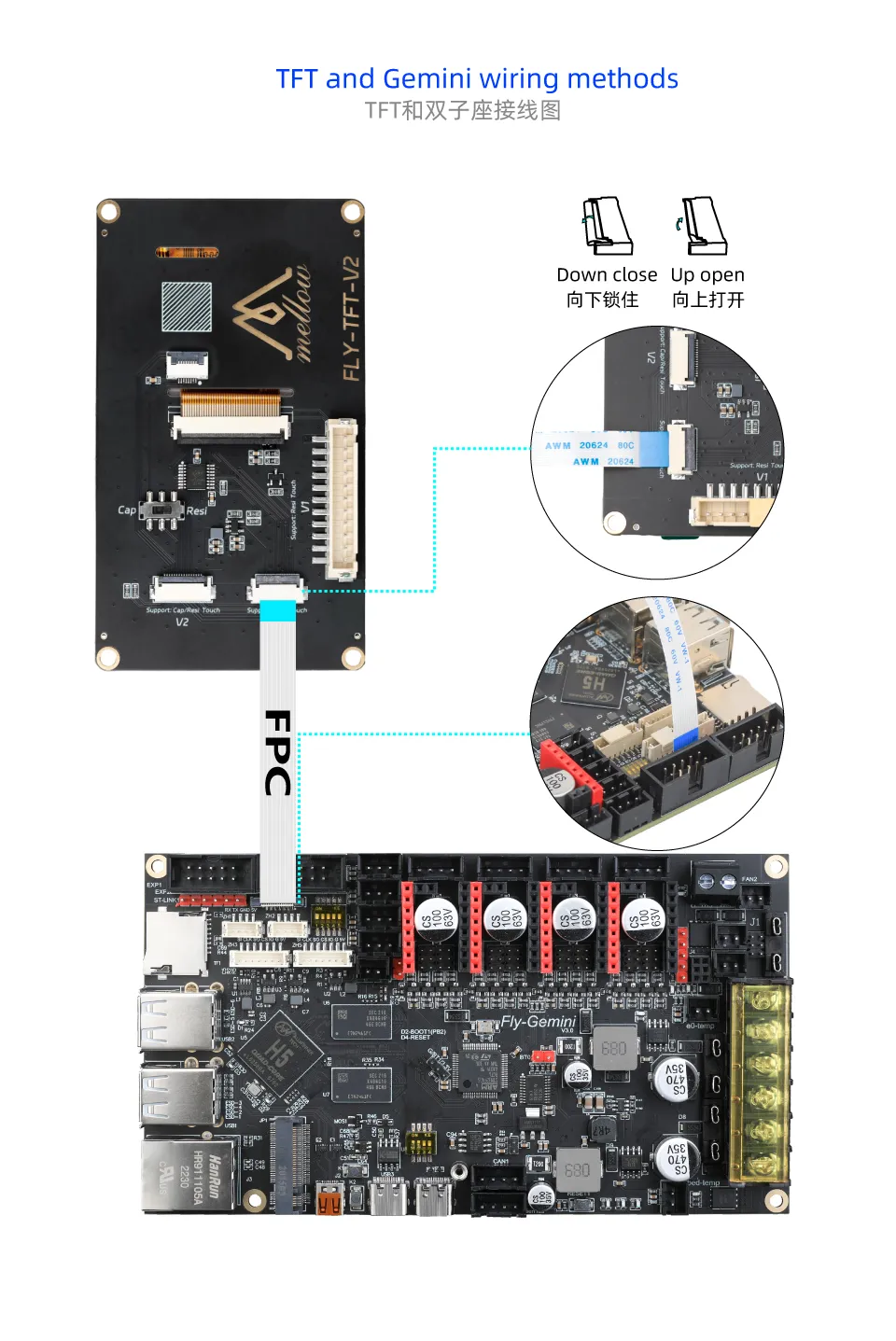

FLY-Gemini TFT V2抵抗膜式スクリーン配線


スクリーン設定

FLYOS-Armbianシステム-スクリーン設定

情報
  • 上位機器がWi-Fiに接続されIPアドレスを取得した後、ブラウザでIP:9999を入力することでFLY TOOLSにアクセスし、スクリーンに関する設定を行うことができます。
  • 例えば上位機器のIPアドレスが192.168.6.110の場合、ブラウザで192.168.6.110:9999と入力します。
  1. FLY TOOLSを開き、下記画像に示す手順に従って、Klipper Screenを有効化スクリーンモデルを選択し、右下のピンク色のボタン設定を保存をクリックした後、上位機器を再起動すると反映されます!
手記
  • 抵抗膜式スクリーンの場合は:fly-tft-v1を選択してください。また、スクリーン裏面のダイヤルがResiになっていることを確認してください。
  • hdmiスクリーンの場合は:hdmiを選択してください。
  • 抵抗膜式スクリーン

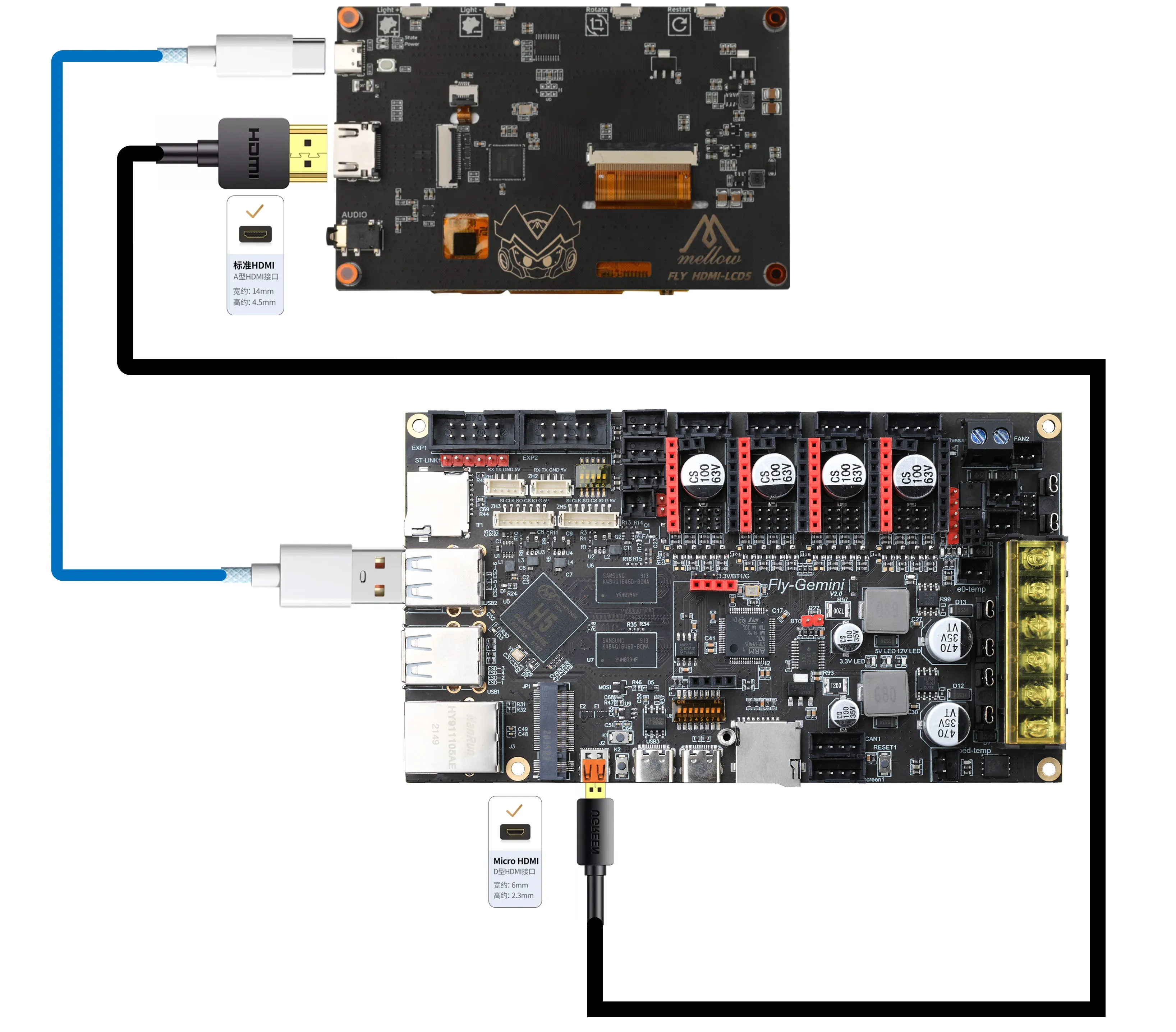

  • HDMIスクリーン
  1. 設定を保存した後、上位機器を再起動することで反映されます。
