Katapultファームウェア

書き込みモードへの進入

ヒント

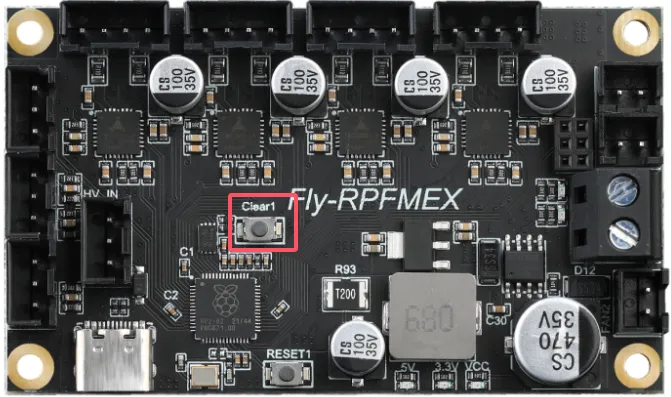

丸で囲んだ部分がBOOTボタンです

• 書き込みモードに入るには、メインボードの電源を完全に切った状態で、BOOTボタンを押しながら、データ転送対応のUSBケーブルの一端をメインボードに、もう一端をデバイスに接続します。
  Loading...

ファームウェアの書き込み

• WINでの書き込み
• LINUX/FLYOSでの書き込み

• rpfmex用Katapultファームウェア
• 以下のリンクからファームウェアを入手できます:

• rpfmex.uf2

Windows 默认可能隐藏文件扩展名。下载后请确认文件扩展名未被修改，不要保存成 .txt 或其他扩展名。

• ファームウェアの場所は

FLY-Firmware/MainBoard/Rpfmex

• STM32CubeProgrammer
• DFU-AUTO

• データ転送機能を備えたデータケーブルを用意する必要があります
• ファームウェアをパソコンにダウンロードします
• BOOTジャンパを接続するか、BOOTボタンを長押ししたままパソコンに接続すると、RPI-RP2ディスクが表示されます
  Loading...
• BOOTジャンパを取り外すか、ボタンを離してください!!!
• 書き込むファームウェアをコピーします。ただし、UF2拡張子のファームウェアのみ使用可能です!!!（拡張子を変更しないでください。効果はありません）
• 参考
  Loading...
• ファームウェアをコピーすると、RPI-RP2ディスクは自動的に消えます。これでファームウェアの書き込みが完了です！

1. FLY DFU-AUTO をダウンロードして実行します
2. ドライバ状態 が利用できない場合は、ドライバのインストール をクリックして WinUSB ドライバのインストールを完了します
3. 参照... をクリックし、書き込む必要のある .bin ファームウェアファイルを選択します
4. 書き込み開始 をクリックし、下の 実行ログ で書き込みの進捗を確認し、書き込みが完了するまで待ちます

詳細チュートリアル：FLY DFU-AUTO のダウンロードと使用

• Linux
• FLYOS

1. 書き込みツールをインストールします。

   sudo apt update
   sudo apt install dfu-util -y

2. デバイスが DFU 書き込みモードに入ったことを確認します。

   lsusb

   0483:df11 が表示されれば、DFU 書き込みモードに正常に入ったことを意味します。

   Loading...
3. ファームウェアリポジトリを取得/更新します。

   git clone https://cnb.cool/3dmellow/FLY-Firmware ~/FLY-Firmware
   cd ~/FLY-Firmware && git pull --ff-only

4. ファームウェアを書き込みます。

   sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D ~/FLY-Firmware/MainBoard/Rpfmex/rpfmex.uf2

5. File downloaded successfully が表示されれば、書き込みは成功です。
   Loading...

1. FLY ホストコンピュータには通常 dfu-util が内蔵されているため、書き込みツールを再インストールする必要はありません。
2. デバイスが DFU 書き込みモードに入ったことを確認します。

   lsusb

   0483:df11 が表示されれば、DFU 書き込みモードに正常に入ったことを意味します。

   Loading...
3. ファームウェアリポジトリを取得/更新します。

   git clone https://cnb.cool/3dmellow/FLY-Firmware /data/FLY-Firmware
   ln -s /data/FLY-Firmware /root/FLY-Firmware
   cd /data/FLY-Firmware && git pull --ff-only

4. ファームウェアを書き込みます。

   sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D /data/FLY-Firmware/MainBoard/Rpfmex/rpfmex.uf2

5. File downloaded successfully が表示されれば、書き込みは成功です。
