スクリーン配線と設定

スクリーン配線

重要な安全注意事項

• TFTまたはHDMIスクリーンのFPCフラットケーブルを使用する際は、完全に電源を切った状態で操作してください。スクリーンが損傷するのを防ぎます。
• TFTスクリーンの配線時に、FPCフラットケーブルの挿入方向を慎重に確認し、逆向きに接続して機器が故障しないようにしてください。

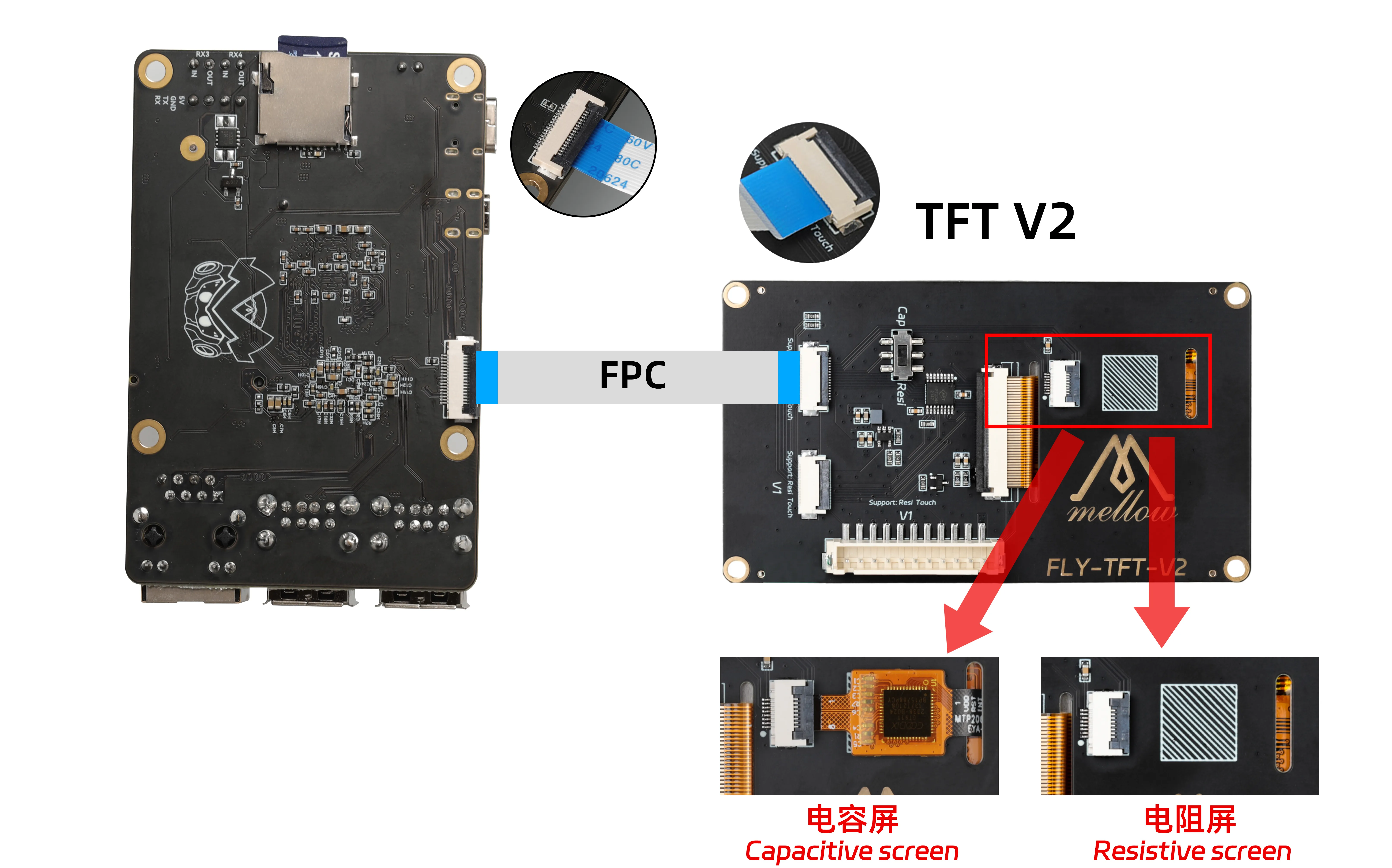

TFT-V2スクリーン配線

TFT-V2スクリーン配線

ヒント

TFTスクリーン接続と設定に関する注意事項

• ケーブル選択: 同梱されている2種類のFPCフラットケーブルがあります。14P(狭型ケーブル)と16P(広型ケーブル)。FLY-Pi V3は必ず16P広型ケーブルを使用してください。
• タッチモード切替: スクリーンタイプに応じて、裏面のDIPスイッチを正しく設定してください:
• 抵抗膜式タッチスクリーンを使用する場合、Resi に設定してください。
• 容量式タッチスクリーンを使用する場合、Cap に設定してください。
• 間違った設定をするとタッチ機能が動作しません。

1. FLY-Pi V3 TFTスクリーン配線図

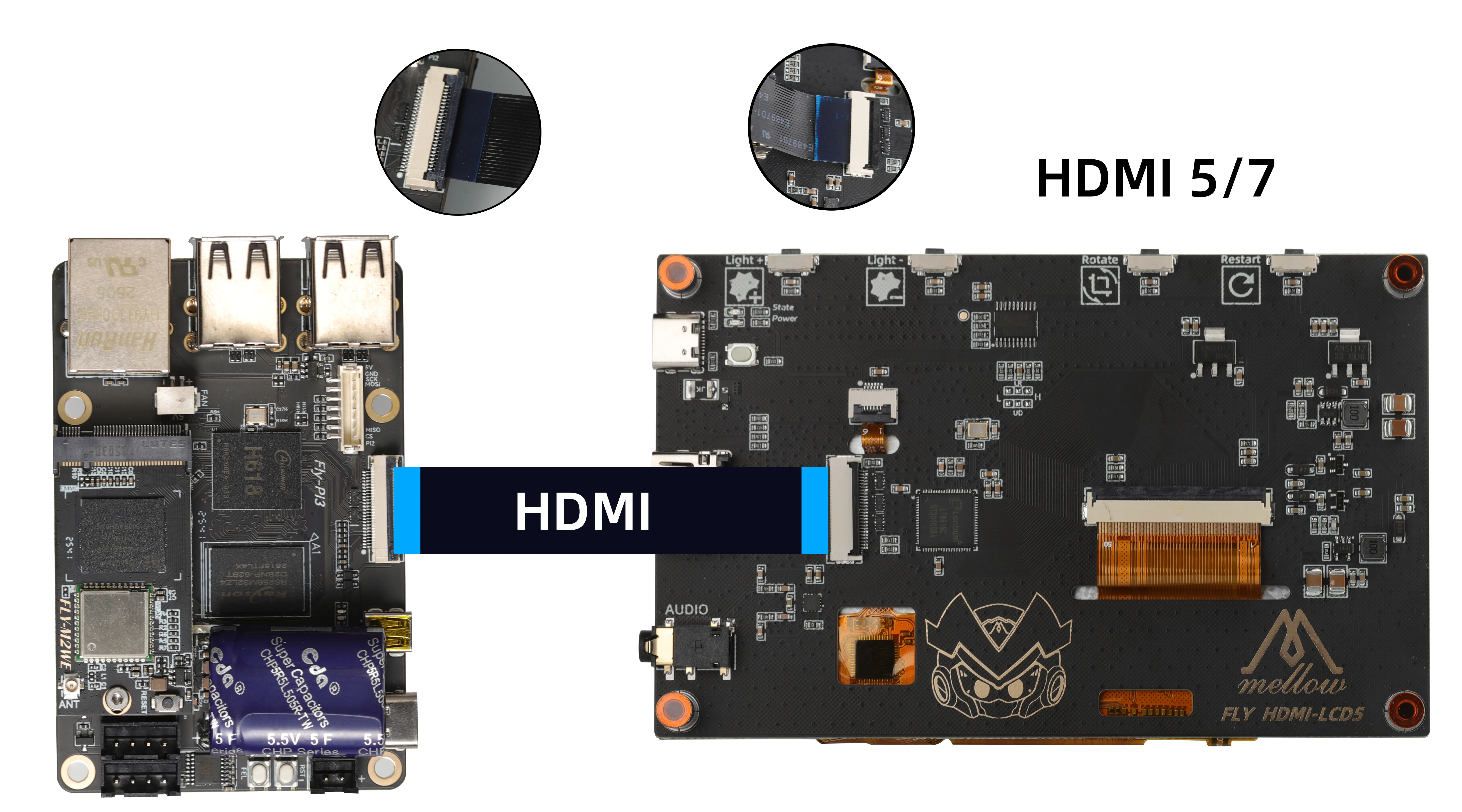

HDMI配線

HDMI配線

1. FLY-HDMI-LCD5スクリーン配線方法

配線方法1

配線方法2

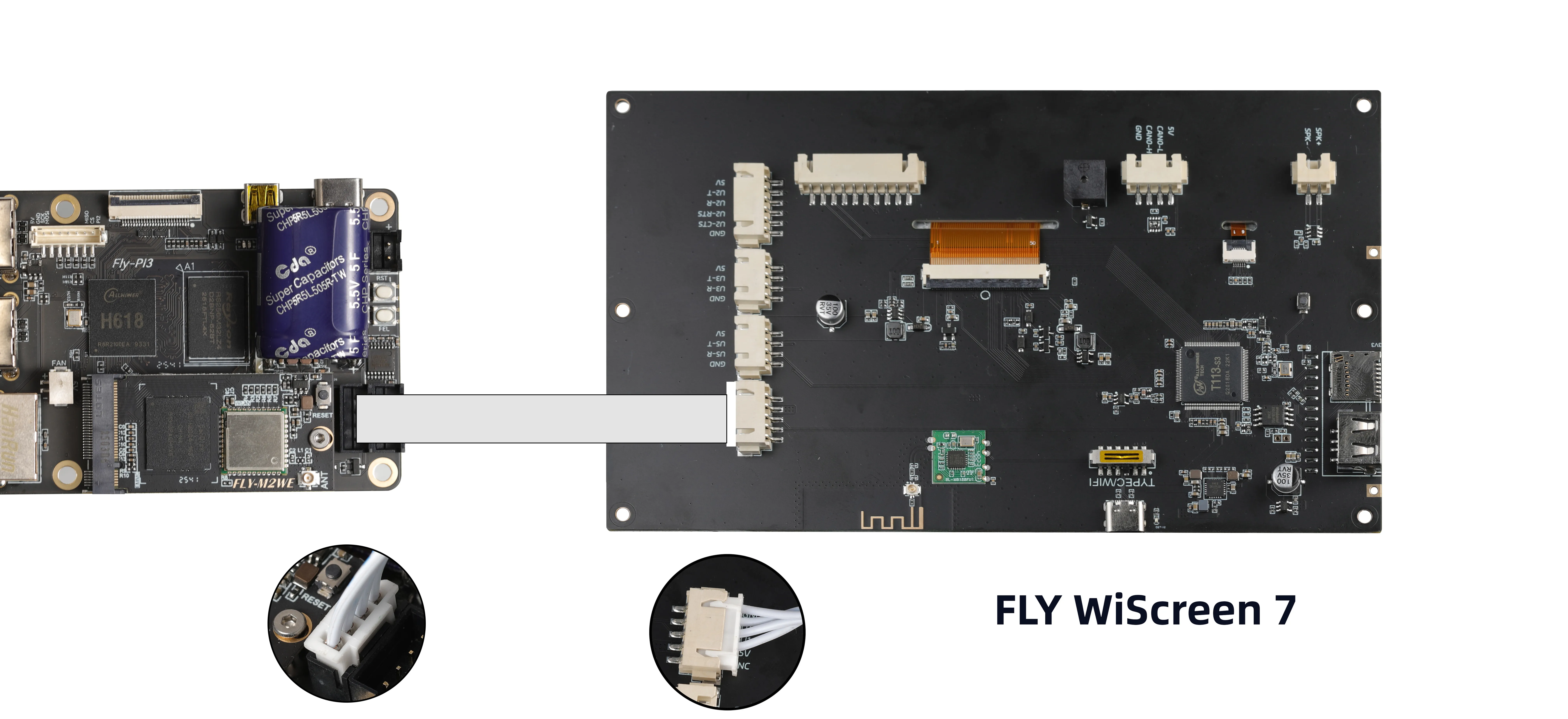

シリアルスクリーン配線

シリアルスクリーン配線

スクリーン設定

FLYOS-FASTシステム

FLYOS-FASTシステム スクリーン設定

1. ブラウザでデバイスのIPアドレスにアクセスします。例: http://192.168.6.110/

fluiddインターフェース操作: 「隠しファイルとフォルダをフィルタリングする」のチェックを外してください

mainsailインターフェース操作: 「隠しファイルを表示する」にチェックを入れてください

2. 表示された.flyos-configフォルダへ移動し、sys-config.confの設定ファイルを探してください

3. sys-config.confファイルを編集し、スクリーンの種類に応じて対応する設定方法を選択してください:

TFT抵抗膜式スクリーン設定

• screen=の後ろをfly-tft-v2-rに変更してください
• klipper_screen=0をklipper_screen=1に変更してください
• 変更後の参考例:

screen=fly-tft-v2-r

• 同時に以下の設定も変更してください

klipper_screen=1

TFT容量式スクリーン設定

• screen=の後ろをfly-tft-v2-cに変更してください
• klipper_screen=0をklipper_screen=1に変更してください
• 変更後の参考例:

screen=fly-tft-v2-c

• 同時に以下の設定も変更してください

klipper_screen=1

HDMIスクリーン設定

• screen=の後ろをhdmiに変更してください
• klipper_screen=0をklipper_screen=1に変更してください
• 変更後の参考例:

screen=hdmi

• 同時に以下の設定も変更してください

klipper_screen=1

シリアルスクリーン設定

• moon2uartの後ろにある0を1に変更してください
• 変更後の参考例:

moon2uart=1

4. 設定変更後、ファイルを保存してシステムを再起動してください。設定が有効になります。
