화면 배선 및 설정

화면 배선

TFT 저항 터치스크린 배선

  • TFT 화면 포장에는 두 개의 FPC 플랫 케이블이 제공되며, 하나는 14P (좁은) 것이고 다른 하나는 16P (넓은) 것입니다.
  • 저항 터치스크린은 반드시 14P (좁은) 케이블을 사용하십시오!!!

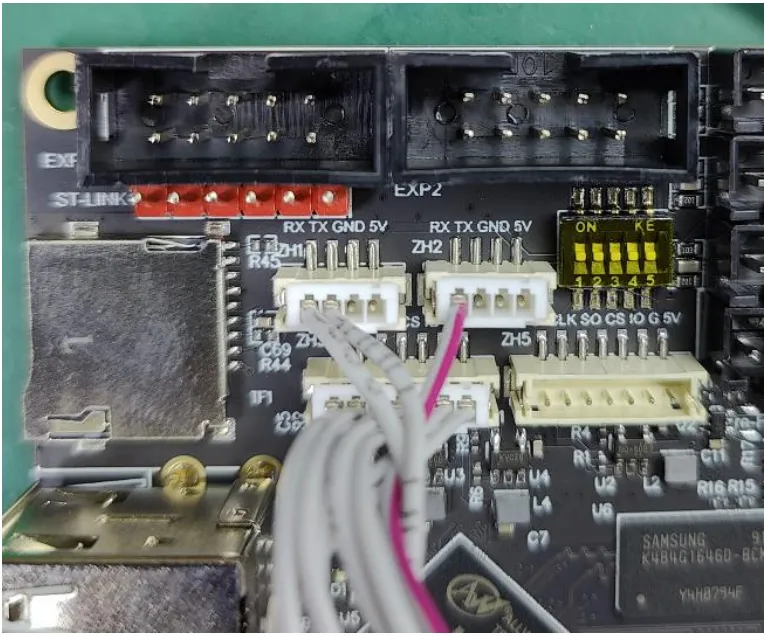

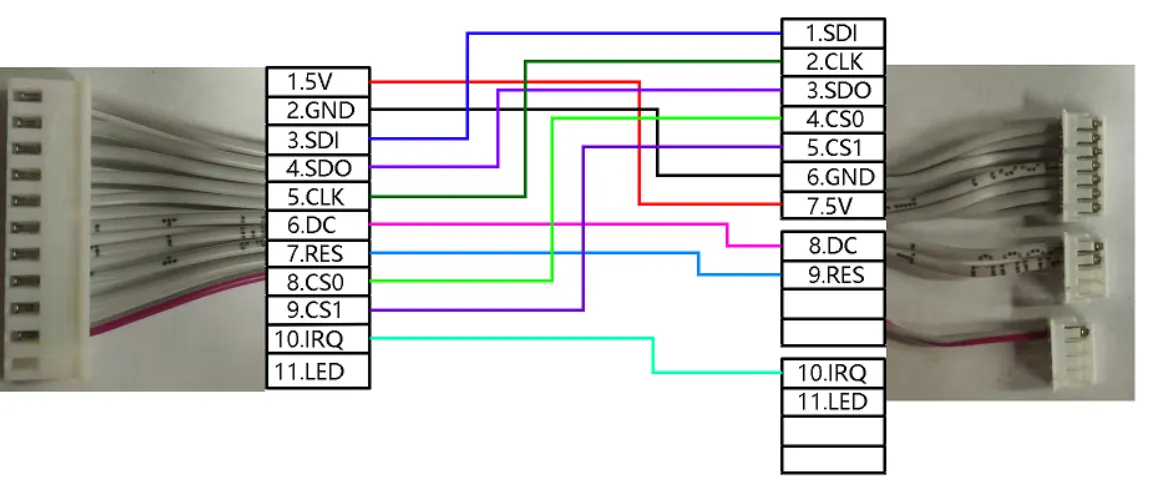

  • FLY-Gemini TFT V1 저항 터치스크린 배선

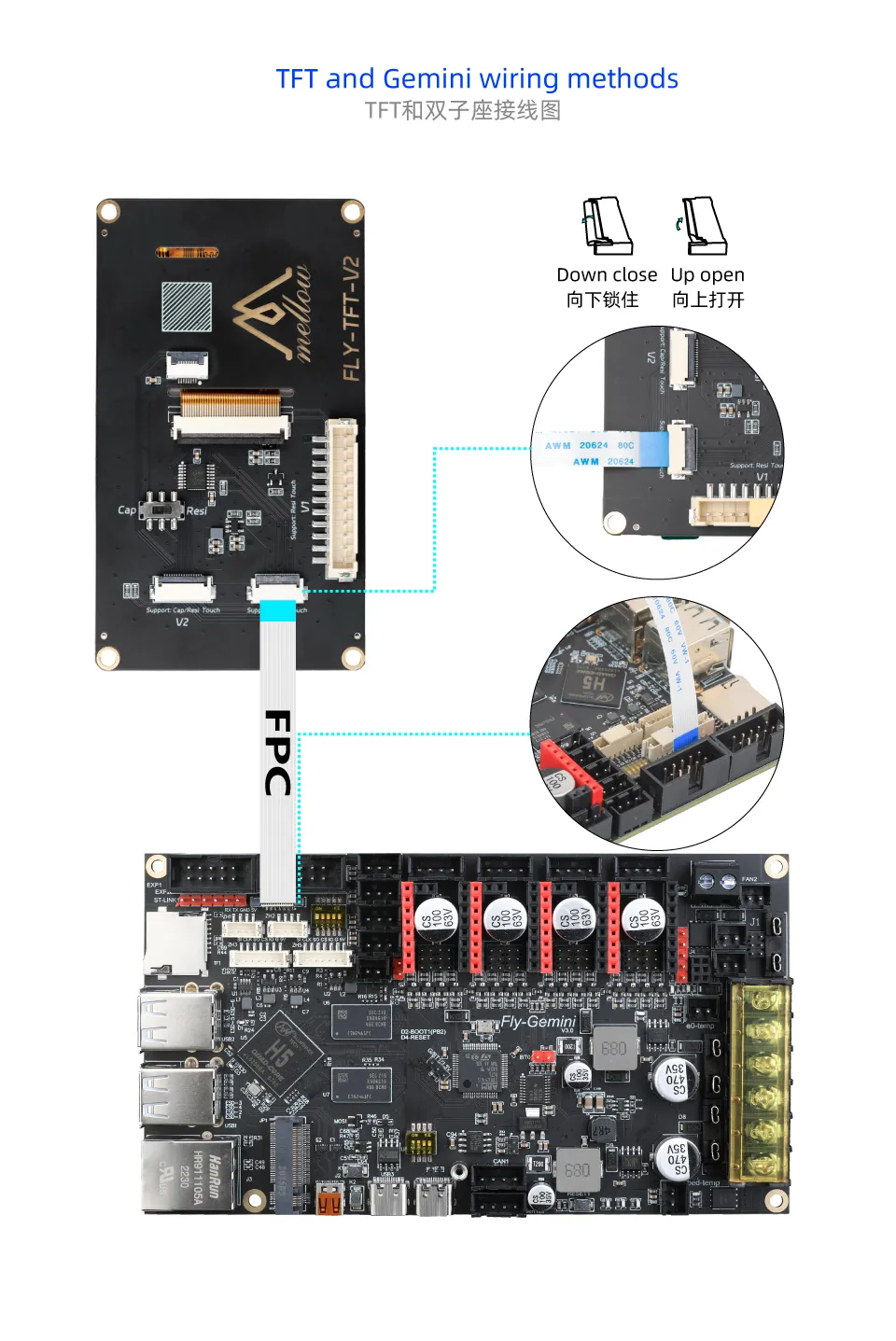

FLY-Gemini TFT V2 저항 터치스크린 배선


화면 설정

FLYOS-Armbian 시스템-화면 설정

정보
  • 상위 컴퓨터가 WiFi에 연결되고 IP 주소를 획득한 후, 브라우저에서 IP+:9999를 입력하면 FLY TOOLS에 접근하여 화면 관련 설정을 수행할 수 있습니다.
  • 예를 들어 상위 컴퓨터의 IP 주소가 192.168.6.110이라면, 브라우저에서 192.168.6.110:9999를 입력하십시오.
  1. FLY TOOLS를 열고 아래 그림의 단계에 따라 Klipper Screen 활성화, 화면 모델 선택을 한 후 오른쪽 아래의 분홍색 버튼 설정 저장을 클릭하고 상위 컴퓨터를 재시작하면 적용됩니다!
경고
  • 저항 터치스크린 선택: fly-tft-v1이며 화면 뒷면의 다이얼 스위치가 Resi 위치에 있는지 확인하십시오.

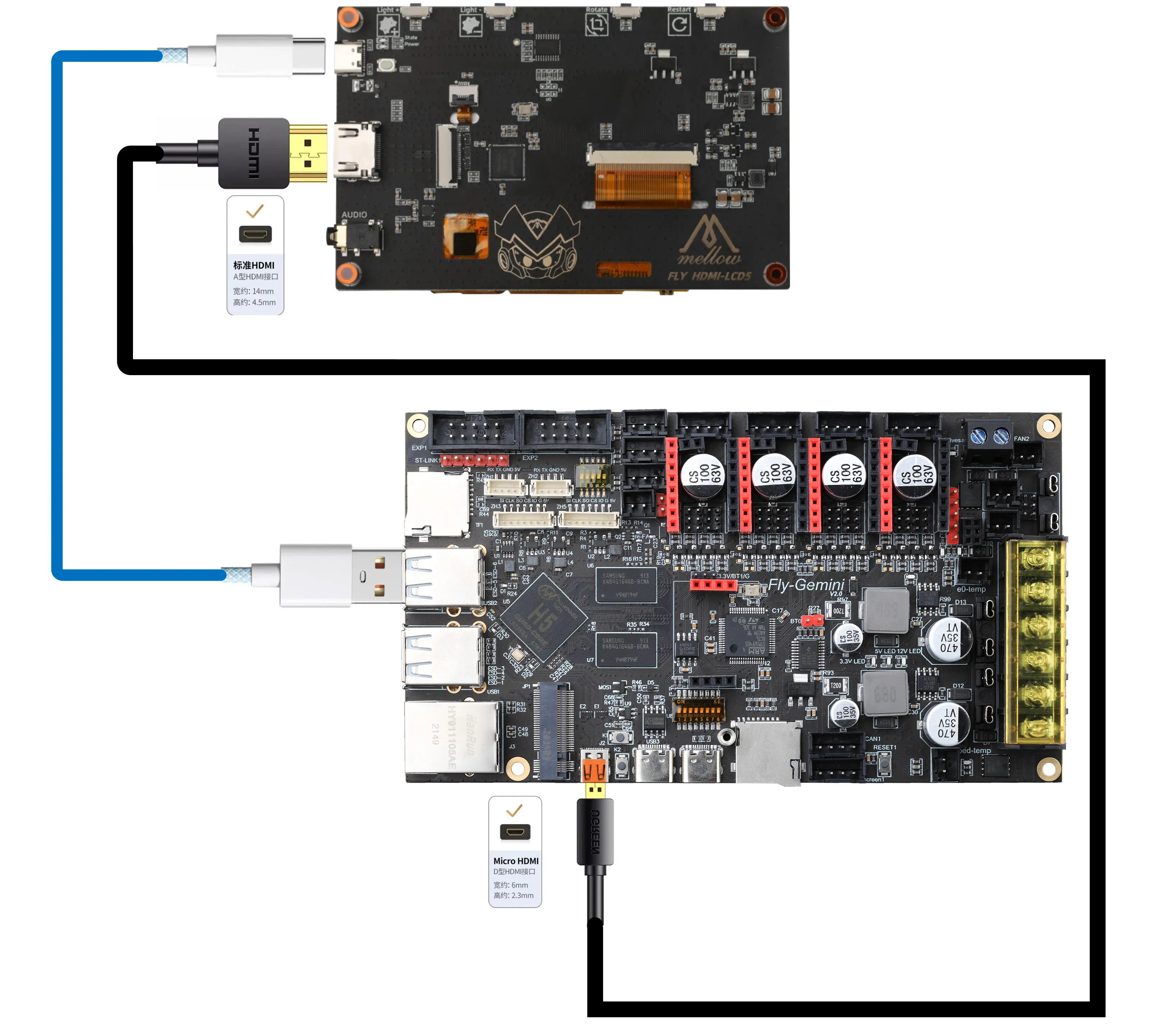

  • HDMI 화면 선택: hdmi
  • 저항 터치스크린:
  • HDMI 화면:
  1. 설정을 저장한 후 상위 컴퓨터를 재시작하면 적용됩니다!
