핀 배치
- 이 페이지는 FLY-RPFMEX 메인보드에 Klipper 펌웨어를 플래싱 한 후의 핀 배치를 나열하며, 핀 번호는 메인보드 회로도를 기준으로 합니다.
UART는 TMC2209 드라이버 통신 핀입니다.EN은 활성화 핀으로, Klipper 설정에서 일반적으로 저레벨 활성화(enable_pin에!접두사 포함)입니다.DIAG는 드라이버 진단 신호 핀으로, 무한 엔드스톱 사용 시 아래 표에 따라 해당diag_pin을 구성합니다.
대화형 핀 핫스팟
아래 그림은 FLY-RPFMEX 제품 이미지와 동일한 핫스팟 데이터를 사용합니다. 장치 유형 필터로 호환되는 커넥터만 표시할 수 있습니다. 핫스팟을 클릭하면 연결 가능한 장치, 주요 Klipper 설정 항목, 주의 사항을 확인할 수 있습니다. 마우스를 올리면 커넥터 이름과 핀이 표시됩니다. 실제 보드의 실크 인쇄와 커넥터 위치, 회로도를 반드시 확인하세요.
마우스를 올리면 핀이 표시됩니다. 핫스팟을 클릭하면 호환 장치와 설정이 표시됩니다. 드라이버 커넥터를 제외하고 상세 패널에서 핀을 복사할 수 있습니다.
드라이버 핀
FLY-RPFMEX는 4개의 드라이버 포트를 제공합니다:
| 드라이버 | STEP | DIR | EN | UART | DIAG |
|---|---|---|---|---|---|
| DRIVER0 | gpio6 | gpio5 | gpio9 | gpio7 | gpio8 |
| DRIVER1 | gpio1 | gpio0 | gpio4 | gpio2 | gpio3 |
| DRIVER2 | gpio22 | gpio21 | gpio25 | gpio23 | gpio24 |
| DRIVER3 | gpio17 | gpio16 | gpio20 | gpio18 | gpio19 |
DIAG 및 무한 엔드스톱
DRIVER0–3의 DIAG 신호는 독립적으로 메인 컨트롤러 GPIO에 직접 연결되어 있습니다. 무한 엔드스톱 사용 시 드라이버 표의 DIAG 핀을 그대로 diag_pin으로 구성합니다:
| 드라이버 | DIAG / diag_pin |
|---|---|
| DRIVER0 | gpio8 |
| DRIVER1 | gpio3 |
| DRIVER2 | gpio24 |
| DRIVER3 | gpio19 |
이러한 DIAG 핀은 아래 "엔드스톱" 표의 일반 엔드스톱 포트가 아닙니다. 무한 엔드스톱 활성화 시 gpio27, gpio28, gpio29 일반 엔드스톱 입력을 차지하지 않습니다.
엔드스톱 및 온도 센서 겸용
| 기능 | 핀 | 비고 |
|---|---|---|
| 엔드스톱 / ADC 겸용 포트1 | gpio27 | 온도 센서 포트1과 겸용 |
| 엔드스톱 / ADC 겸용 포트2 | gpio28 | 온도 센서 포트2와 겸용 |
| 엔드스톱 / ADC 겸용 포트3 | gpio29 | 온도 센서 포트3과 겸용 |
마이크로 스위치, 광학 엔드스톱, 근접 센서, TAP의 배선 방법은 다음을 참조하세요: 엔드스톱 배선 안내
온도 센서
| 기능 | 핀 | 비고 |
|---|---|---|
| 온도 센서 포트1 | gpio27 | 엔드스톱 / ADC 겸용 포트1과 겸용 |
| 온도 센서 포트2 | gpio28 | 엔드스톱 / ADC 겸용 포트2와 겸용 |
| 온도 센서 포트3 | gpio29 | 엔드스톱 / ADC 겸용 포트3과 겸용 |
시작 전에 프린터 전원을 완전히 끄고 전원 공급을 차단하십시오. 전원이 켜진 상태에서 케이블을 연결/분리하거나, 인터페이스 배선 순서를 정리하거나, 터미널에 접촉하지 마십시오.

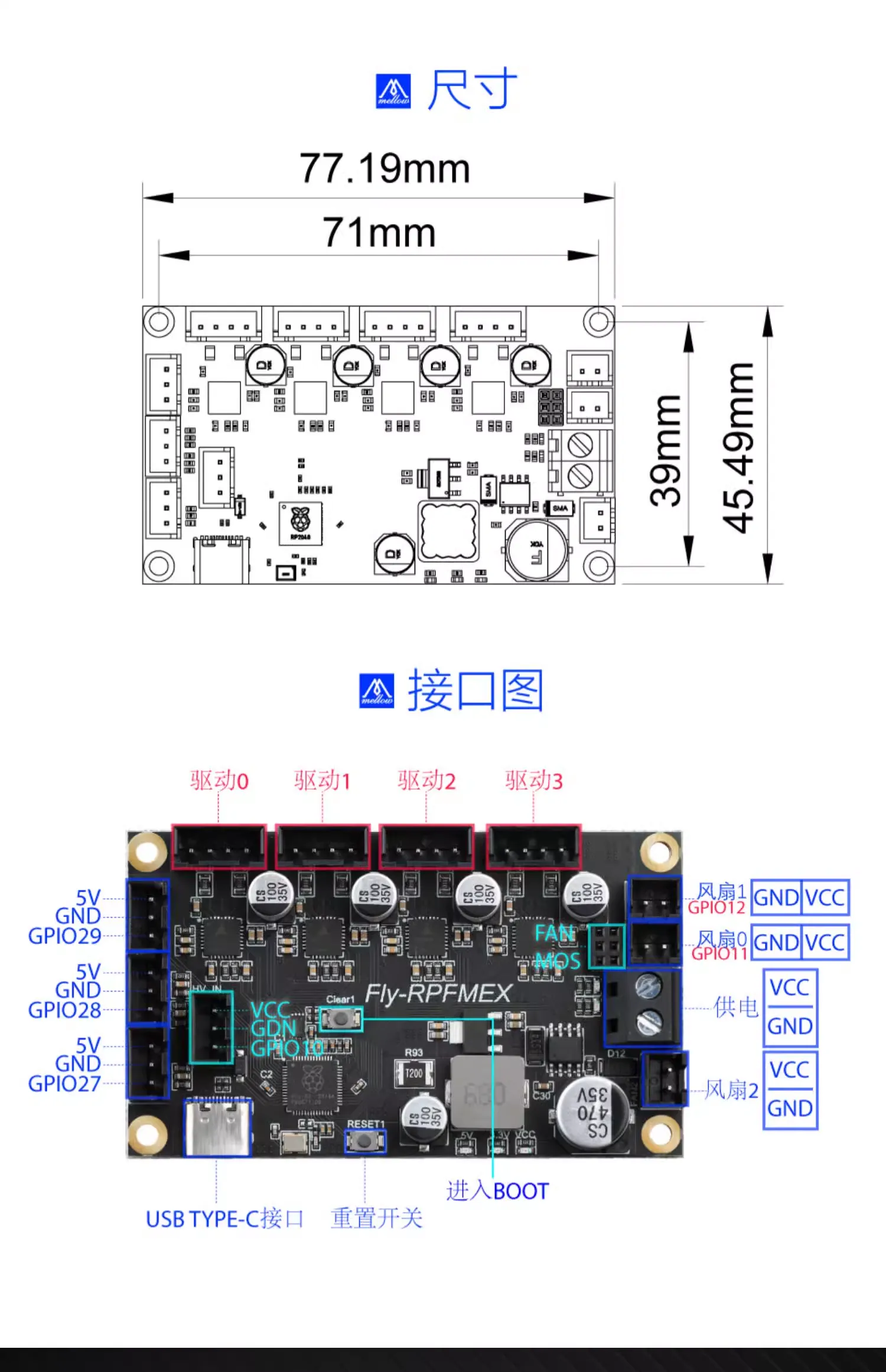

gpio27, gpio28, gpio29는 일반 입력과 ADC 샘플링 기능을 동시에 가지고 있어 한 가지 용도로만 사용해야 합니다. 온도 센서 입력으로 사용한 후에는 동일한 인터페이스를 기계식 엔드스톱이나 다른 입력으로 다시 구성하지 마십시오. 인터페이스 다이어그램 왼쪽 상단에서 하단으로 gpio29, gpio28, gpio27 순서이며, 실제 배선 순서와 대조하십시오.
서미스터 포트는 기본적으로 NTC 서미스터(100K) 연결을 지원하며, sensor_type은 Generic 3950으로 구성하는 것을 권장합니다. 2선 PT1000도 지원하며, sensor_type을 PT1000으로 설정해 직접 연결할 수 있습니다.
Klipper에 내장되어 직접 연결 가능한
sensor_type목록 및 각 모델의 적용 시나리오: 서미스터 구성 방법
K 타입 열전대, 3선 PT100 등은 추가 변환 칩이 필요하므로 서미스터 포트에 직접 연결할 수 없습니다.
팬
| 기능 | 핀 | 비고 |
|---|---|---|
| 팬0 | gpio11 | 제어 가능 출력 |
| 팬1 | gpio12 | 제어 가능 출력 |
| 팬2 | - | 상시 전원 공급 인터페이스, MCU 제어 불가 |
범용 입력
| 기능 | 핀 | 비고 |
|---|---|---|
| HV-IN / 범용 입력 | gpio10 | 입력 포트, RGB 출력으로 사용하지 않음 |
PWM
| PWM | 핀 | 비고 |
|---|---|---|
| PWM0 | gpio11 | 팬0 |
| PWM1 | gpio12 | 팬1 |
화면 / EXP 설명
FLY-RPFMEX는 표준 EXP1 / EXP2 12864 핀 헤더를 제공하지 않습니다. 이 페이지에 나열된 드라이버, 엔드스톱, 온도, 팬 및 범용 입력 인터페이스를 사용하고, 다른 메인보드의 EXP1 / EXP2 핀 표를 적용하지 마십시오.
