라즈베리파이 CM4 시스템 플래싱

전원 차단 작업

시작하기 전에 프린터를 완전히 끄고 전원 공급을 차단하십시오. 전원이 켜진 상태에서 배선을 연결하거나 분리하고, 인터페이스 선 정리 또는 터미널을 만지지 마십시오.

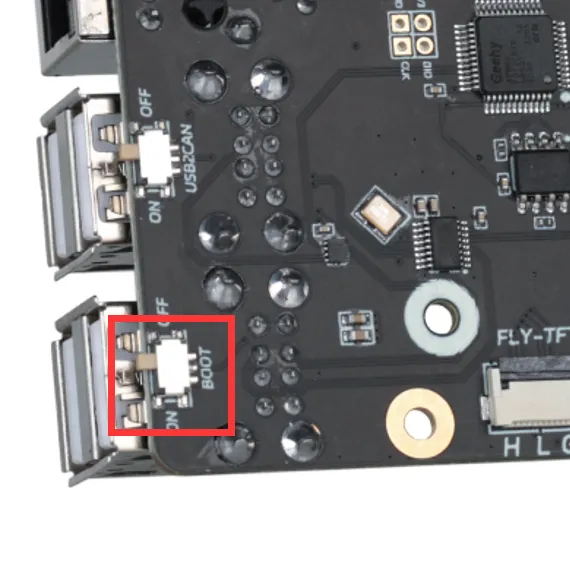

딥 스위치 켜기​

  • 딥 스위치를 켠 후 Type-C 포트를 컴퓨터에 연결하면 플래싱 모드로 진입합니다
Loading...

주의사항​

  1. 전원이 켜진 상태에서 USB 이외의 장치는 절대 탈부착하지 마십시오.
  2. Type C 포트는 전원 공급용으로 사용할 수 있을 뿐만 아니라 USB SLAVE 인터페이스로 사용하여 이미지를 굽는 데에도 사용할 수 있습니다.
  3. CM4에 정상적으로 전원을 공급하기 위해 Type C 포트를 사용하여 이미지를 구울 때는 다른 장치를 연결하지 마십시오.
  4. 모듈에는 보호 기능이 없으므로 전원을 단락시키지 마십시오.
  5. FLY 메인보드는 POE 기능을 지원하지 않습니다! POE를 사용하여 전원을 공급하지 마십시오.
주의

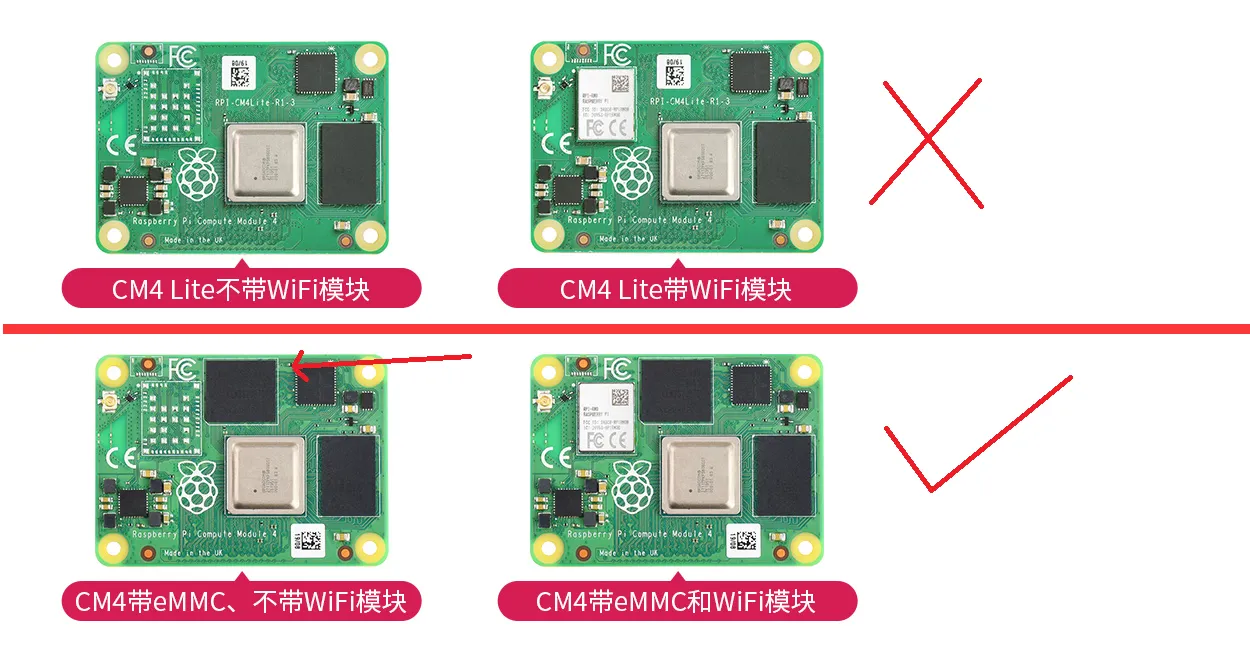

  • 주의: EMMC 버전은 SD 카드를 사용할 수 없습니다.
  • 주의: EMMC가 없는 버전은 MICRO SD 카드를 사용하여 부팅하며, 리더기를 사용하여 이미지를 구워야 합니다.
  • 메모리 카드는 TF 카드의 전송 속도가 class10급 이상이어야 하며, SanDisk 등의 브랜드 TF 카드 사용을 권장합니다.
Loading...

라즈베리 파이 사전 설치 TFTV2 시스템 다운로드 링크​

  • 라즈베리 파이 3B/3B+/4B/CM4/5B에 적용되는 시스템 이미지

  • 이 이미지에는 klipper, moonraker, mainsail, fluidd, klipper-screen 등이 사전 설치되어 있습니다.

  • 아래 다운로드 링크를 클릭하세요.

  • Loading...

이미지 다운로드​

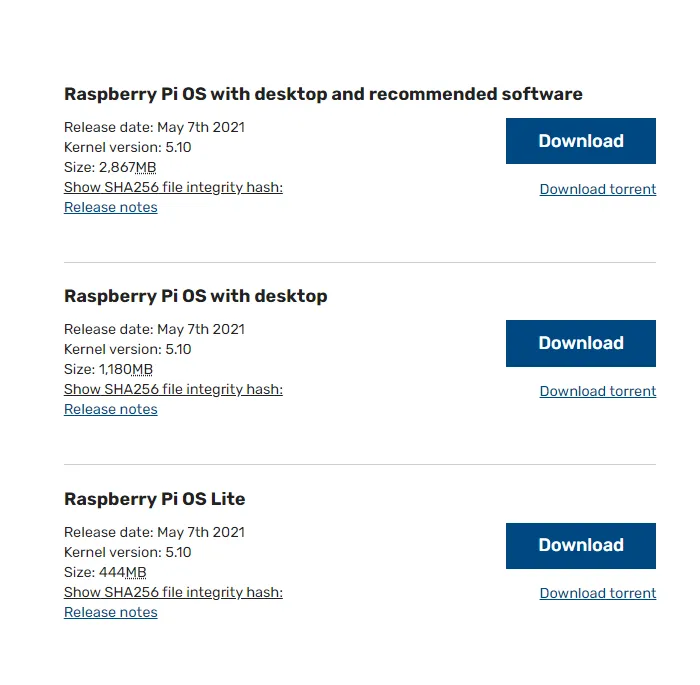

  • 시스템 다운로드 여기를 클릭하여 다운로드 최신 출시 시스템을 다운로드하십시오(그림 참조).
  • 토렌트 파일을 다운로드한 경우, 썬더 또는 비트코멧 등의 소프트웨어를 사용하여 다시 다운로드하십시오.
Loading...
  • 데스크탑 및 권장 소프트웨어가 포함된 이미지(Raspberry Pi OS with desktop and recommended software), EMMC 16G 또는 CM4 lite와 16G 이상 용량의 TF 카드를 사용하는 것을 권장합니다.
주의

EMMC 버전은 전원을 차단한 상태에서 딥 스위치를 전환하여 CM4 굽기 모드로 진입해야 합니다. Lite 버전은 시스템 카드에 이미지를 직접 구우면 됩니다.

주의
  • EMMC 버전은 굽기 모드로 진입해야 하며, 아래는 굽기 모드 진입 방법입니다.
  • Lite 버전은 굽기 모드로 진입할 필요 없이, 포맷 후 바로 이미지를 구우면 됩니다.

rpiboot(부트 로더) 다운로드​

  • rpiboot 소프트웨어를 다운로드하고 관리자 권한으로 실행하십시오 여기를 클릭하여 다운로드

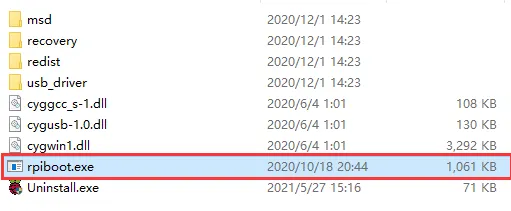

  • 드라이버 및 부팅 도구를 설치합니다. 설치가 완료되면 설치 디렉토리에서 rpiboot.exe 애플리케이션을 찾을 수 있습니다.
Loading...

굽기 모드 진입​

  • 이제 컴퓨터에 연결하고 메인보드에 전원을 공급하면 컴퓨터 장치 관리자에 BCMxxx 장치가 인식됩니다.

    Loading...

  • 그런 다음 rpiboot를 실행합니다.

    Loading...

  • 실행이 완료될 때까지 기다리면 내 컴퓨터에 USB 드라이브가 나타납니다.

주의

참고: 컴퓨터에 BCMxxx 장치가 인식되지 않는다면 위 단계 중 문제가 있을 수 있습니다. BCMxxx 장치가 인식된 상태에서 rpiboot를 실행해야 유효합니다. 그렇지 않으면 무효입니다.

EMMC 또는 SD 카드 포맷​

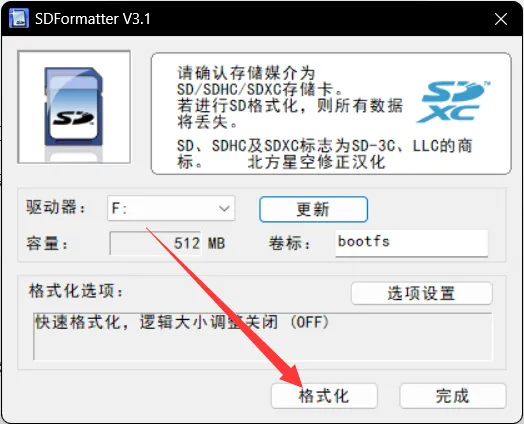

  • SDFormatter.exe 여기를 클릭하여 다운로드 소프트웨어를 사용하여 SD 카드를 포맷합니다.

    Loading...

  • 또는 Windows에 내장된 디스크 관리를 사용하여 파티션을 삭제한 후 새 파티션을 생성합니다.

  • 내 PC 우클릭 -> 관리 -> 디스크 관리 -> 새로 추가된 드라이브를 찾습니다(잘못 선택하면 큰일 납니다) -> 모든 파티션 삭제 -> 파티션 생성(아무 파일 시스템) 시스템을 구운 적이 있다면 두 개의 드라이브가 나타날 수 있으니 신경 쓰지 말고 포맷하거나 파티션을 삭제하면 됩니다.

이미지 굽기​

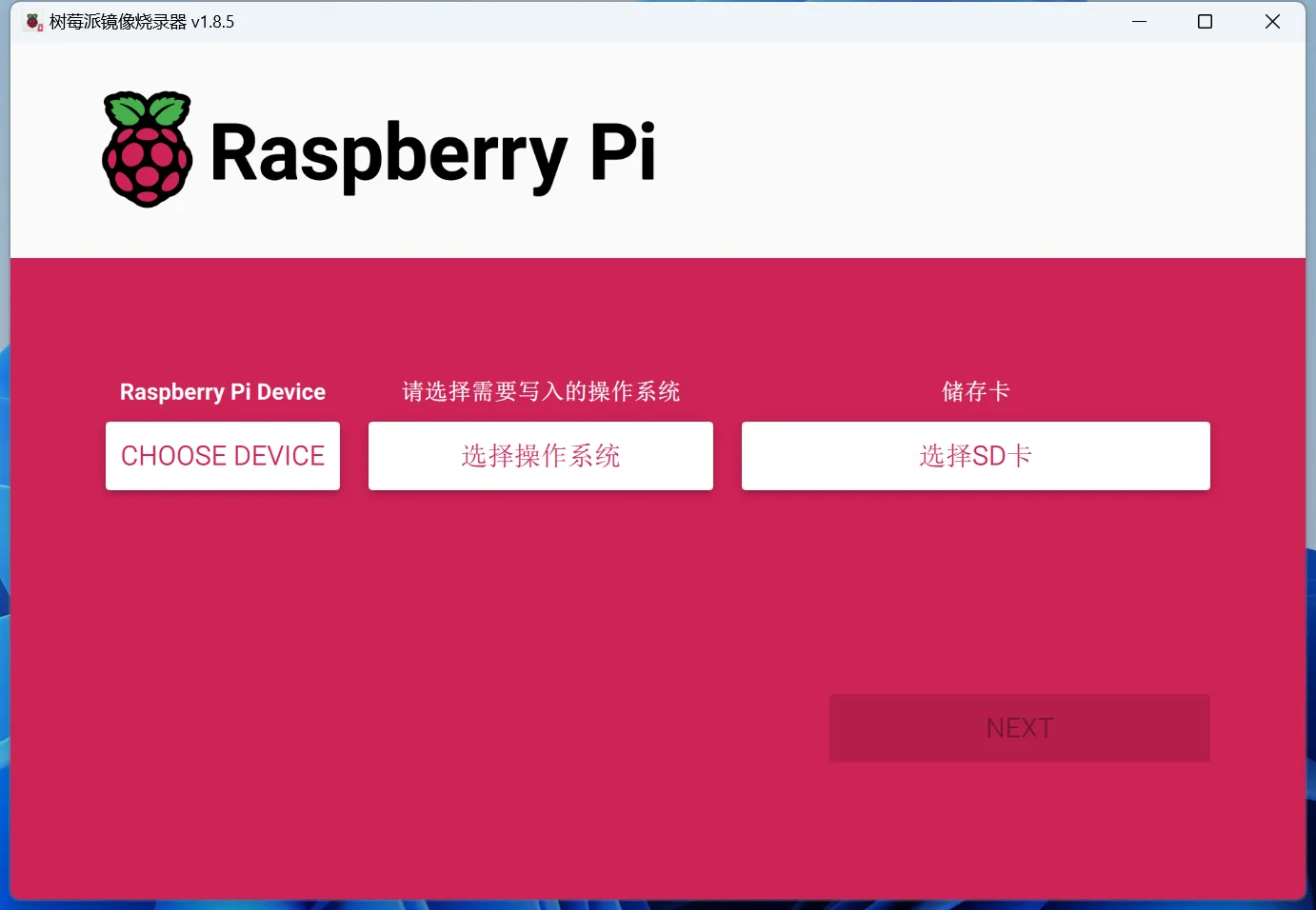

  1. Raspberry Pi Imager 여기를 클릭하여 다운로드를 사용하여 이미지를 굽습니다.

  2. 굽기 전에 계정 비밀번호를 설정하고 SSH를 활성화해야 합니다.

    Loading...

  3. 굽기가 완료되면 내 컴퓨터에 USB 드라이브가 인식됩니다.

굽기 완료 및 재부팅​

  • 굽기가 완료되면 전원을 차단하고 컴퓨터와의 연결 케이블을 분리한 후 BOOT 딥 스위치를 원래 위치로 되돌립니다. 다시 전원을 켜면 됩니다.

라즈베리 파이 zero2 및 zero2W 주의사항​

  • 이 주의사항은 G2T와 함께 FLY-TFT 화면을 사용할 때 설명하기 위한 것입니다.
  • 라즈베리 파이 zero2 및 zero2w는 기본 디스플레이 장치를 수정해야 하며, 아래 코드를 실행하여 직접 수정할 수 있습니다.
  • 코드 실행 완료 후 재부팅해야 사용할 수 있습니다.
sudo sed -i 's/\/dev\/fb0/\/dev\/fb1/g' /etc/X11/xorg.conf.d/99-fbdev.conf
