화면 배선 및 설정

화면 배선

중요한 안전 주의사항

• TFT 또는 HDMI 화면에 FPC 플렉시블 케이블을 연결할 때는 반드시 전원이 완전히 차단된 상태에서 작업하십시오. 화면 손상을 방지하기 위함입니다.
• TFT 화면 배선 시 FPC 플렉시블 케이블의 삽입 방향을 정확히 확인한 후 연결하십시오. 역방향으로 연결하면 장비 고장의 원인이 될 수 있습니다.

TFT-V2 화면 배선

TFT-V2 화면 배선

팁

TFT 화면 연결 및 설정 안내

• 케이블 선택: 제품 포장 내부에 2가지 FPC 케이블(14P(좁은 케이블)과 16P(넓은 케이블))이 포함되어 있습니다. FLY-Pi V3는 반드시 16P 넓은 케이블을 사용해야 합니다.
• 터치 모드 전환: 사용하는 화면 종류에 따라 뒷면의 다이얼 스위치를 올바르게 설정하십시오:
• 저항식 터치 화면 사용 시 Resi 위치로 설정하십시오.
• 정전식 터치 화면 사용 시 Cap 위치로 설정하십시오.
• 잘못된 설정은 터치 기능이 작동하지 않는 원인이 됩니다.

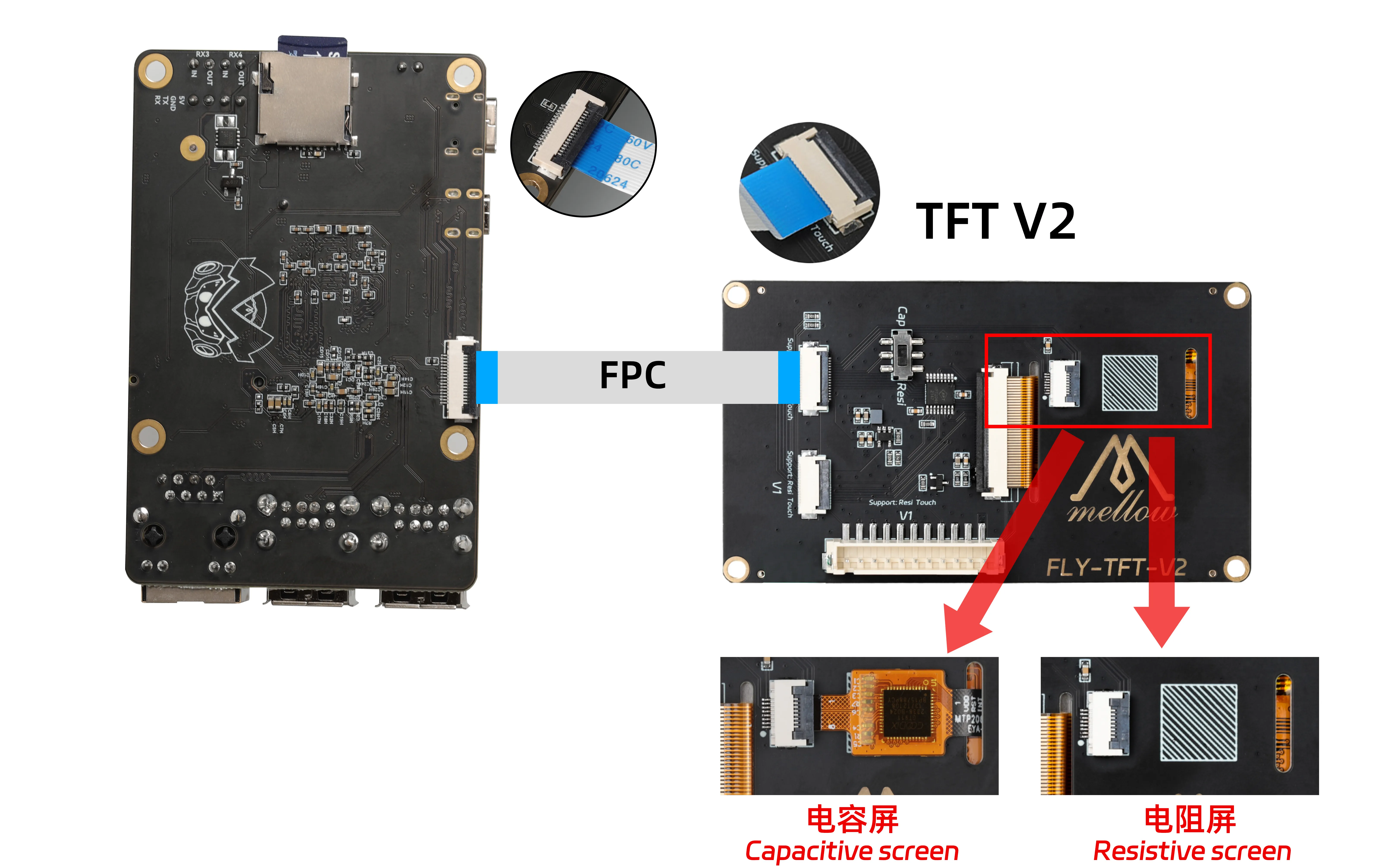

1. FLY-Pi V3 TFT 화면 배선도

HDMI 배선

HDMI 배선

1. FLY-HDMI-LCD5 화면 배선 방법

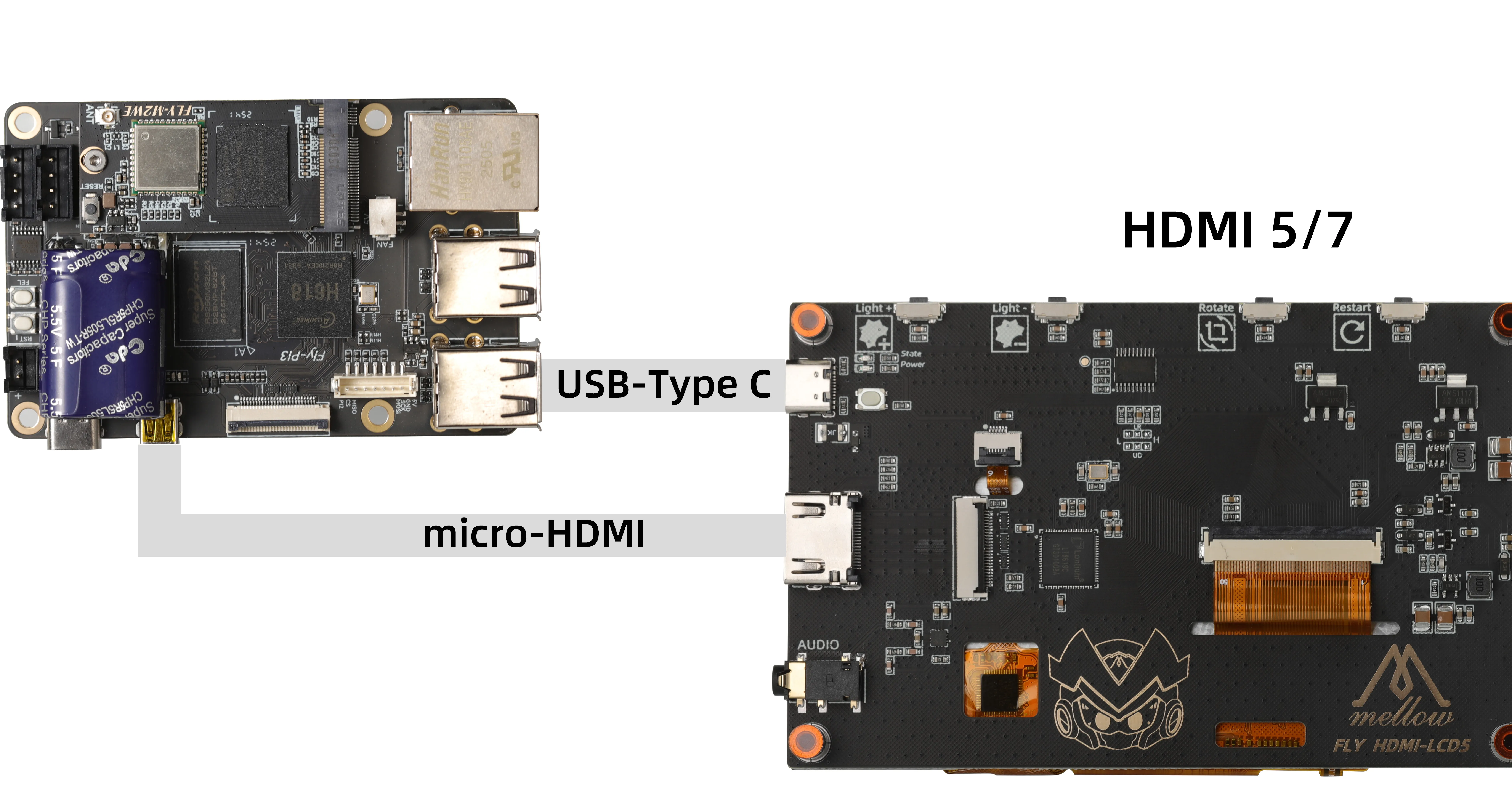

배선 방법 1

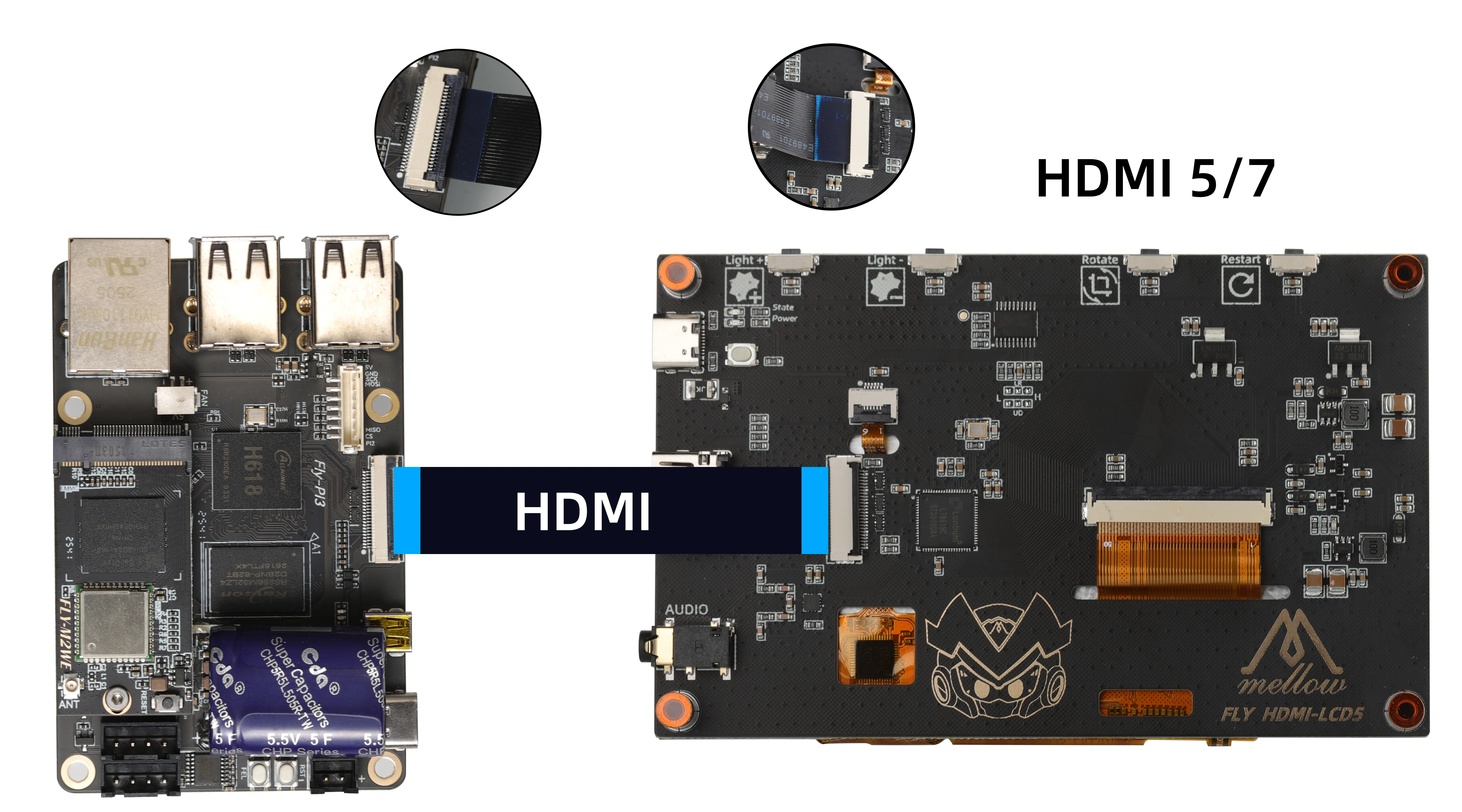

배선 방법 2

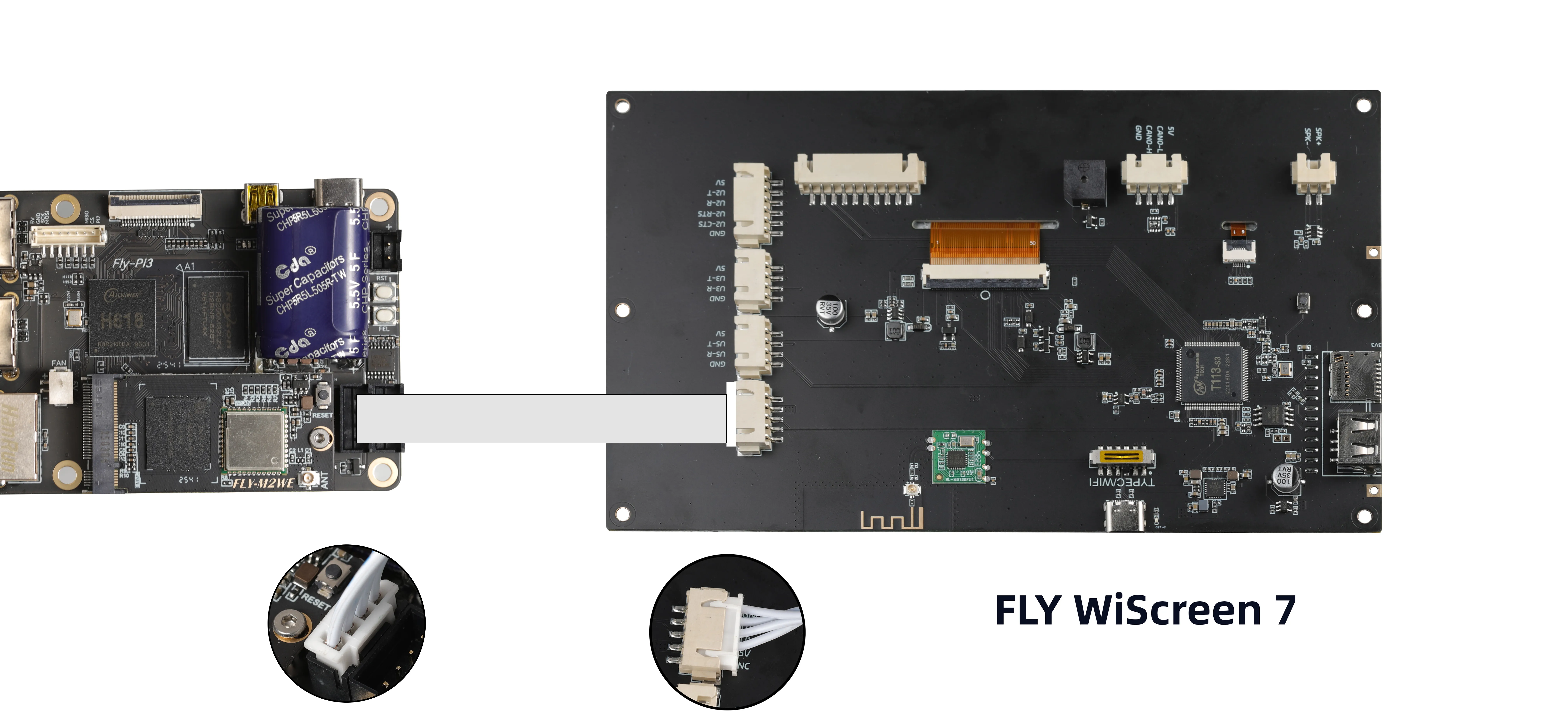

UART 터미널 화면 배선

UART 터미널 화면 배선

화면 설정

FLYOS-FAST 시스템

FLYOS-FAST 시스템 화면 설정

1. 브라우저에서 장비의 IP 주소로 접속합니다. 예시: http://192.168.6.110/

fluidd 인터페이스 조작: "숨겨진 파일 및 폴더 필터링" 체크 해제

mainsail 인터페이스 조작: "숨겨진 파일 표시" 체크

2. 표시된 .flyos-config 폴더로 이동하여 sys-config.conf 설정 파일을 찾습니다.

3. sys-config.conf 파일을 편집하고, 사용하는 화면 종류에 따라 해당 설정 방법을 선택하십시오:

TFT 저항식 화면 설정

• screen= 뒤 값을 fly-tft-v2-r로 변경하십시오.
• klipper_screen=0을 klipper_screen=1로 변경하십시오.
• 아래는 수정 완료된 예시입니다.

screen=fly-tft-v2-r

• 동시에 아래 설정도 변경해야 합니다.

klipper_screen=1

TFT 정전식 화면 설정

• screen= 뒤 값을 fly-tft-v2-c로 변경하십시오.
• klipper_screen=0을 klipper_screen=1로 변경하십시오.
• 아래는 수정 완료된 예시입니다.

screen=fly-tft-v2-c

• 동시에 아래 설정도 변경해야 합니다.

klipper_screen=1

HDMI 화면 설정

• screen= 뒤 값을 hdmi로 변경하십시오.
• klipper_screen=0을 klipper_screen=1로 변경하십시오.
• 아래는 수정 완료된 예시입니다.

screen=hdmi

• 동시에 아래 설정도 변경해야 합니다.

klipper_screen=1

UART 화면 설정

• moon2uart= 뒤의 0을 1로 변경하십시오.
• 아래는 수정 완료된 예시입니다.

moon2uart=1

4. 설정 수정 후 파일을 저장하고 시스템을 재시작하여 설정을 적용하십시오.
