온보드 MAX31865 사용 설명서

중요한 사항

• SHT36-V3의 일반 서미스터 인터페이스는 PT1000만 지원합니다.
• 도구 보드에 MAX31865 칩이 탑재되어 있다면 PH2.0 4P 인터페이스를 통해 PT100 또는 PT1000 센서의 2선식/3선식/4선식을 연결할 수 있습니다.

도구 보드가 MAX31865를 지원하는지 확인하는 방법

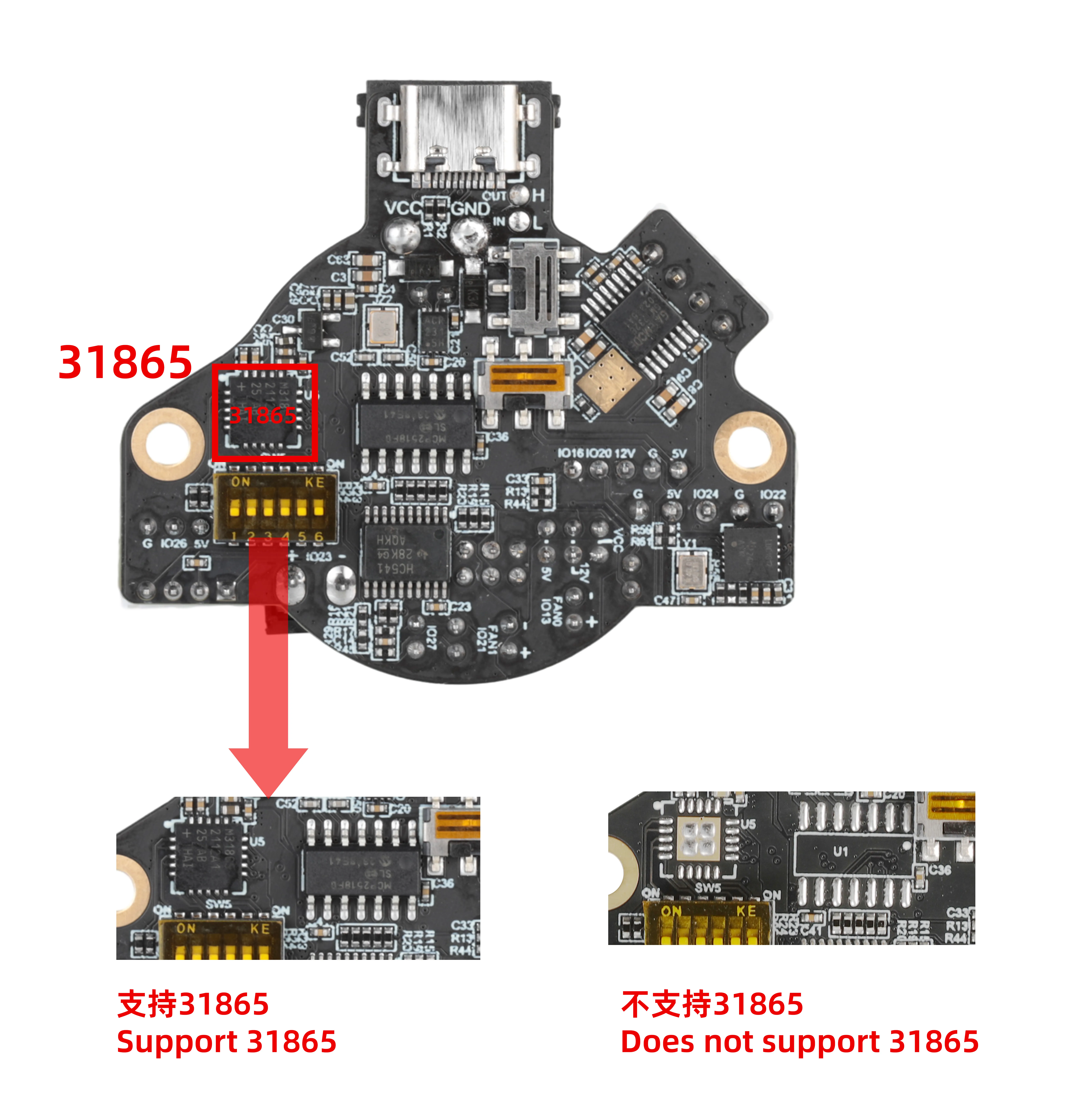

SHT36 V3의 일부 패키지는 MAX31865를 지원합니다. 도구 보드에 MAX31865 칩이 있는지 확인하여 지원 여부를 판단할 수 있습니다(실제 위치는 아래 이미지를 참조하십시오).

설정 방법

설정 전제

• MAX31865는 일반적으로 에ク스트루더 또는 히트베드의 고정밀 온도 측정에 사용됩니다.
• 아래 설정 예시는 에ク스트루더 기준으로 수정된 것입니다.

1. 배선 및 다이얼 스위치 설정

MAX31865를 사용하기 전에 반드시 도구 보드 뒷면의 6핀 다이얼 스위치를 설정해야 합니다(아래 이미지 참조). 그렇지 않으면 Klipper에서 온도를 올바르게 읽을 수 없습니다.

다이얼 스위치 설정 규칙(스위치 번호는 왼쪽부터 오른쪽으로 1-6):

• 센서 타입 선택
  • PT100 사용 시: 다이얼 1 ON, 다이얼 2 OFF
  • PT1000 사용 시: 다이얼 1 OFF, 다이얼 2 ON
• 배선 방식 선택
  • 2선식: 다이얼 3, 5, 6 ON, 다이얼 4 OFF
  • 3선식: 다이얼 4, 6 ON, 다이얼 3, 5 OFF
  • 4선식: 다이얼 3 ON, 다이얼 4, 5, 6 OFF

기본 상태: 모든 다이얼이 아래로 내려감(OFF), MAX31865 기능 비활성화 상태입니다.

2. Klipper 설정 파일 수정

기존 설정 코드(일반 서미스터 사용 시):

[extruder]
# ... 기타 설정 ...
sensor_type: ATC Semitec 104GT-2
sensor_pin: SHT36:gpio27
# ... 기타 설정 ...

수정 절차:

1. 기존의 sensor_type과 sensor_pin 줄을 주석 처리하거나 삭제합니다.
2. 다음 MAX31865 전용 설정을 추가합니다:

[extruder]
# ... 기타 설정 ...
sensor_type: MAX31865
sensor_pin: SHT36:gpio17
spi_bus: spi0_gpio4_gpio3_gpio2
# 참고: 다음 두 파라미터는 사용하는 센서 모델에 따라 정확하게 설정해야 합니다!
rtd_reference_r: 430    # PT100 사용 시 430, PT1000 사용 시 4300
rtd_nominal_r: 100      # PT100 사용 시 100, PT1000 사용 시 1000
# ... 기타 설정 ...

3. 중요한 주의 사항

• 파라미터 일치: rtd_reference_r과 rtd_nominal_r 값은 사용하는 센서(PT100 또는 PT1000)와 반드시 일치해야 하며, 그렇지 않으면 온도 측정값이 크게 오차가 발생합니다.
• 배선 확인: 센서의 배선 순서가 PH2.0 4P 인터페이스에 올바르게 연결되었고, 다이얼 스위치의 배선 방식 설정과 일치하는지 확인하십시오.
• 단독 사용 기능: MAX31865를 활성화하면 기존의 gpio27에 연결된 일반 서미스터 인터페이스는 더 이상 사용할 수 없습니다.

일반 서미스터 포트에 PT1000 센서 설정

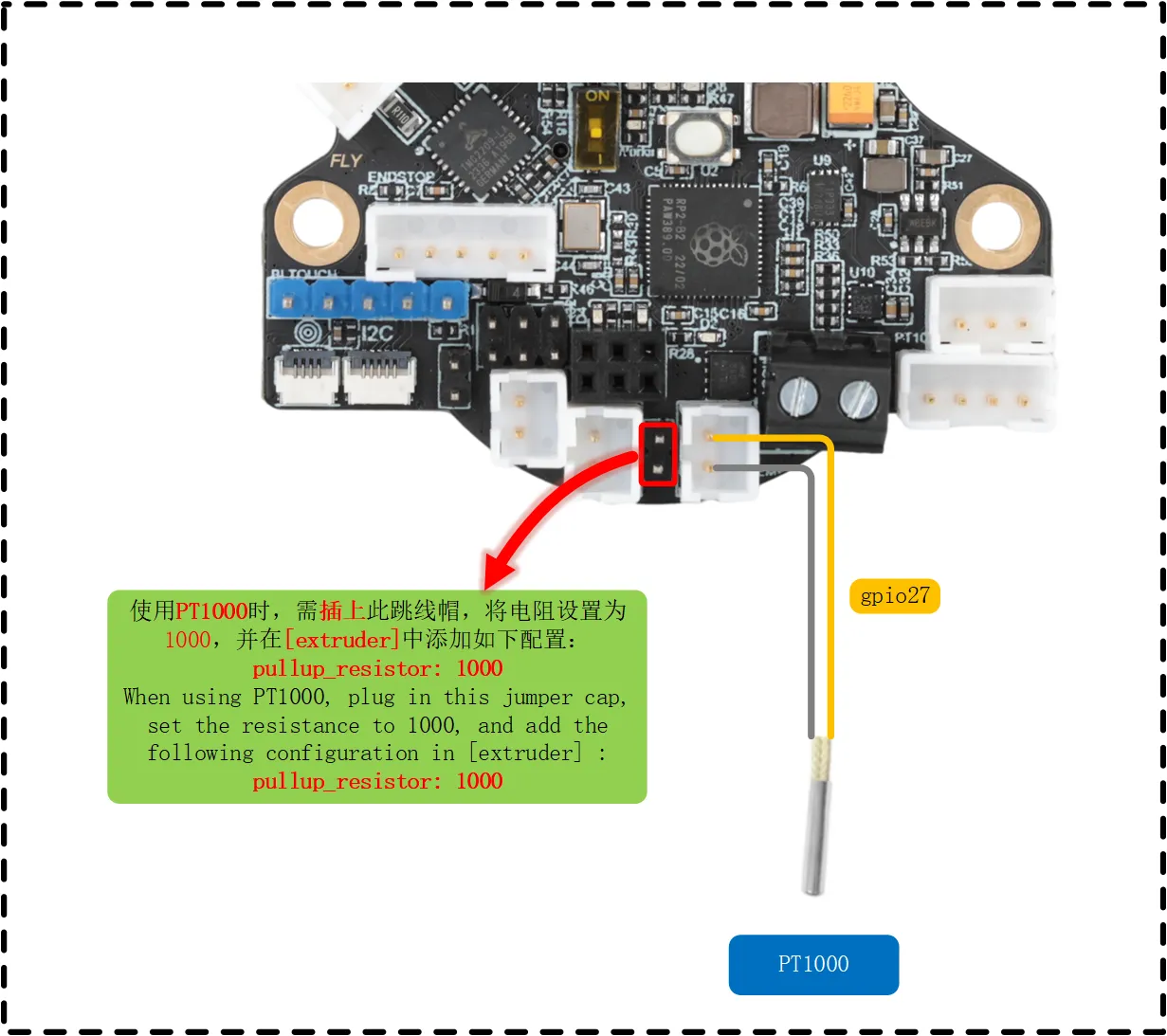

• 중요 전제: 일반 서미스터 포트에 PT1000 센서를 연결하기 전에 도구 보드의 해당 점퍼가 올바르게 연결되었는지 반드시 확인하십시오.

기존 설정

기존 설정 코드(일반 NTC 서미스터 사용 시):

[extruder]
# ... 기타 설정 ...
sensor_type: ATC Semitec 104GT-2
sensor_pin: SHT36:gpio27
# ... 기타 설정 ...

수정 후 설정

수정 절차:

1. sensor_type 값을 PT1000으로 변경합니다.
2. pullup_resistor 파라미터를 추가하고 1000으로 설정합니다.

수정 후 설정:

[extruder]
# ... 기타 설정 ...
sensor_type: PT1000
sensor_pin: SHT36:gpio27
pullup_resistor: 1000
# ... 기타 설정 ...

주의 사항

• 이 설정은 SHT36-V3의 일반 서미스터 인터페이스(GPIO27)에만 적용됩니다.
• pullup_resistor: 1000 파라미터는 필수적으로 설정해야 합니다.
