Распределение контактов

Примечание

• На этой странице приведено распределение контактов материнской платы FLY-RPFMEX после прошивки Klipper, номера контактов соответствуют принципиальной схеме платы.
• UART — контакты связи с драйвером TMC2209.
• EN — контакты разрешения, в конфигурации Klipper обычно активны при низком уровне (префикс ! у enable_pin).
• DIAG — диагностические сигнальные контакты драйвера, при использовании бесконтактного хоуминга настройте соответствующий diag_pin согласно таблице ниже.

Loading...

Интерактивные области выводов

На изображении ниже используется изображение продукта FLY-RPFMEX и те же данные областей. Используйте фильтры по типу устройства, чтобы показывать только совместимые разъёмы; нажмите на область, чтобы увидеть подключаемые устройства, типовые параметры конфигурации Klipper и примечания. При наведении отображаются название разъёма и выводы; всегда сверяйте шелкографию и расположение разъёмов с реальной платой и принципиальной схемой.

Фильтр по устройствуНажмите тип устройства, чтобы показать только совместимые разъёмы; нажмите ещё раз, чтобы снять фильтр.

FLY-RPFMEXДрайверы двигателейТермисторыВентиляторыКонцевикиЩуп

Наведите курсор, чтобы увидеть контакт; нажмите на область, чтобы посмотреть совместимые устройства и конфигурации. Контакты можно копировать из панели подробностей, кроме разъёмов драйверов.

---

Контакты драйверов

FLY-RPFMEX предоставляет 4 разъема для драйверов:

Драйвер	STEP	DIR	EN	UART	DIAG
DRIVER0	gpio6	gpio5	gpio9	gpio7	gpio8
DRIVER1	gpio1	gpio0	gpio4	gpio2	gpio3
DRIVER2	gpio22	gpio21	gpio25	gpio23	gpio24
DRIVER3	gpio17	gpio16	gpio20	gpio18	gpio19

DIAG и бесконтактный хоуминг

Сигналы DIAG драйверов DRIVER0–3 напрямую подключены к контактам GPIO главного контроллера. При использовании бесконтактного хоуминга настройте diag_pin согласно контактам DIAG из таблицы драйверов:

Драйвер	DIAG / diag_pin
DRIVER0	gpio8
DRIVER1	gpio3
DRIVER2	gpio24
DRIVER3	gpio19

Эти контакты DIAG не являются обычными контактами концевых выключателей из таблицы «Концевые выключатели» ниже. При включении бесконтактного хоуминга контакты gpio27, gpio28, gpio29 обычных концевых выключателей не используются.

Концевые выключатели и мультиплексирование с температурными датчиками

Функция	Контакт	Примечание
Концевой выключатель / Мультиплексный вход ADC 1	gpio27	Совмещен с термисторным входом 1
Концевой выключатель / Мультиплексный вход ADC 2	gpio28	Совмещен с термисторным входом 2
Концевой выключатель / Мультиплексный вход ADC 3	gpio29	Совмещен с термисторным входом 3

Способы подключения микропереключателей, оптических концевиков, датчиков приближения и TAP см. в руководстве: Руководство по подключению концевиков

Температурные датчики

Функция	Контакт	Примечание
Термисторный вход 1	gpio27	Совмещен с концевым выключателем / мультиплексным входом ADC 1
Термисторный вход 2	gpio28	Совмещен с концевым выключателем / мультиплексным входом ADC 2
Термисторный вход 3	gpio29	Совмещен с концевым выключателем / мультиплексным входом ADC 3

Отключение питания

Перед началом работы полностью выключите принтер и отключите блок питания. Не подключайте и не отключайте жгуты проводов, не перебирайте порядок контактов в разъемах и не прикасайтесь к клеммам при включенном питании.

Совмещение интерфейсов

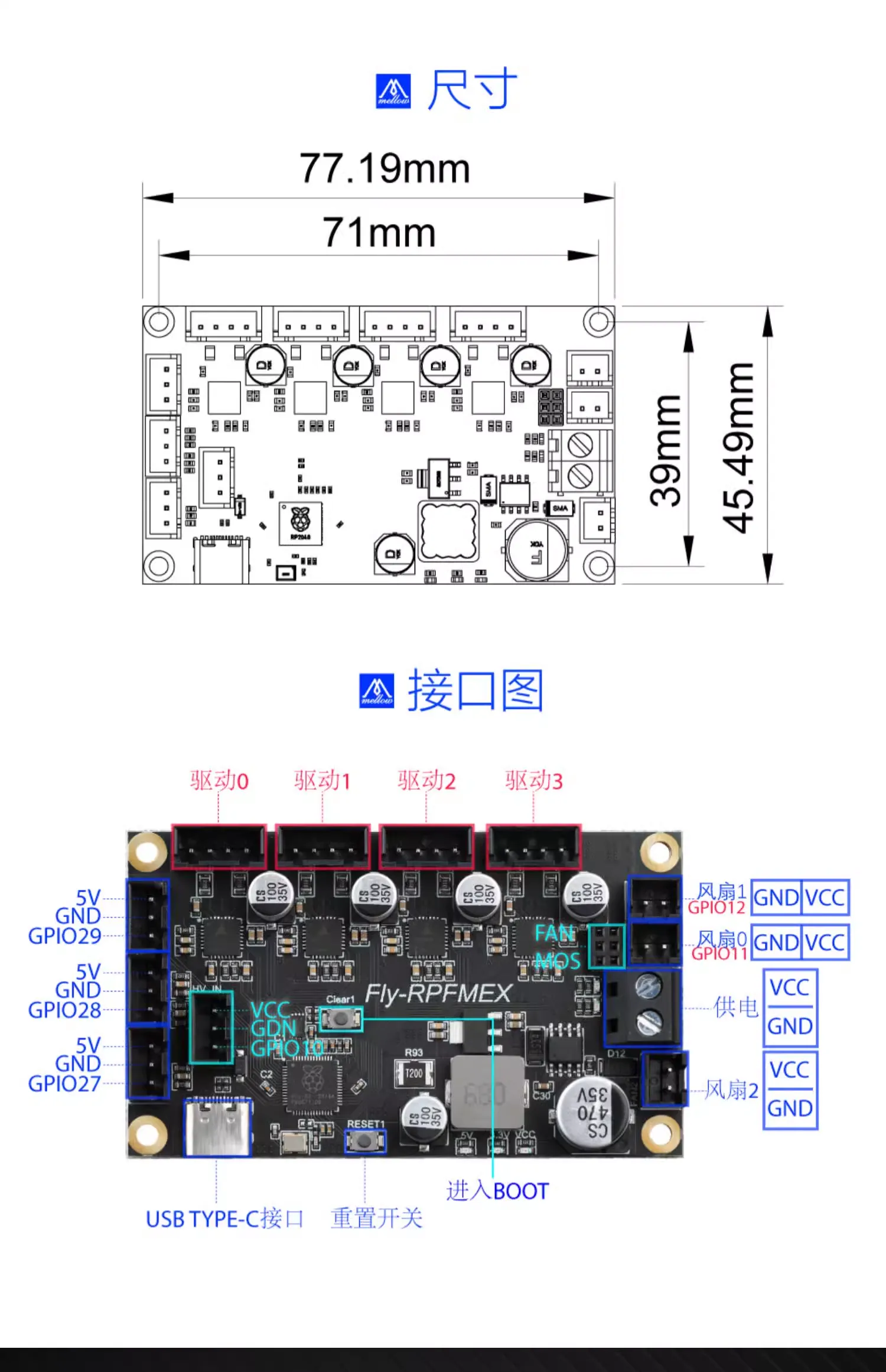

Контакты gpio27, gpio28, gpio29 имеют одновременно функции обычного входа и входа ADC, их можно использовать только для одной цели. После использования в качестве входа термистора не настраивайте тот же интерфейс как механический концевой выключатель или другой вход. На схеме интерфейса слева сверху вниз расположены gpio29, gpio28, gpio27, сверяйтесь с фактическим порядком подключения.

Поддерживаемые типы термисторов

Разъемы термисторов по умолчанию поддерживают подключение NTC термисторов (100K), для sensor_type рекомендуется использовать Generic 3950; также поддерживается 2-проводной PT1000 — установите sensor_type в PT1000.

Список встроенных sensor_type, поддерживаемых Klipper, и сценарии применения каждой модели: Метод настройки термистора

Термопары типа K, 3-проводной PT100 и т.п. требуют дополнительных микросхем преобразования и не могут быть подключены напрямую к разъемам термисторов.

Вентиляторы

Функция	Контакт	Примечание
Вентилятор 0	gpio11	Управляемый выход
Вентилятор 1	gpio12	Управляемый выход
Вентилятор 2	-	Постоянно запитанный разъем, не управляется MCU

Общий вход

Функция	Контакт	Примечание
HV-IN / Общий вход	gpio10	Входной контакт, не используется как выход RGB

PWM

PWM	Контакт	Примечание
PWM0	gpio11	Вентилятор 0
PWM1	gpio12	Вентилятор 1

Экран / Примечание по EXP

Описание интерфейса

FLY-RPFMEX не предоставляет стандартных разъемов EXP1 / EXP2 для 12864. Используйте перечисленные на этой странице интерфейсы драйверов, концевых выключателей, температуры, вентиляторов и общего входа, не применяйте таблицы контактов EXP1 / EXP2 других материнских плат.
