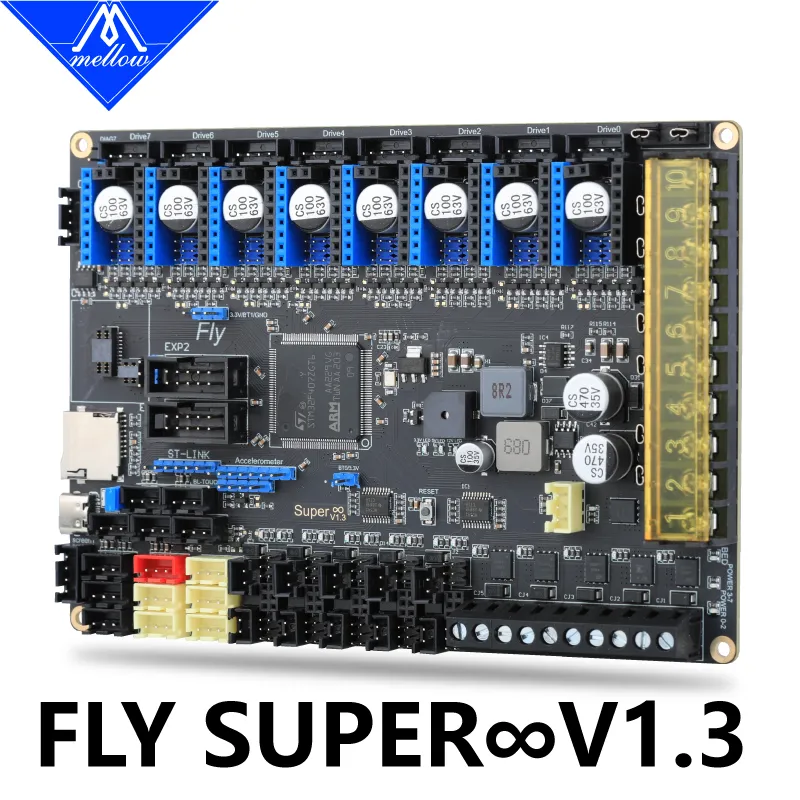

Super8

Loading...

Параметры продукта

• 32-битный ARM Cortex-M4 серии 168 МГц, чип STM32F407ZGT6
• Прошивка: Marlin 2.0/Reprap/Klipper
• Поддержка драйверов: A4988, LV8729, DRV8225, TMC2208/2209/5160 и другие
• Поддержка режимов драйверов: TMC: UART/SPI
• 8 высоковольтных слотов для драйверов, поддержка 8 независимых драйверов двигателей, 5 экструдеров, 10 ШИМ-вентиляторов
• Дисплей: последовательный сенсорный экран, mini12864 LCD, 12864 LCD, 2004 LCD, FLY 4.3/7.0 V1
• 1 высоковольтный вход IN, поддержка датчиков автоматического выравнивания стола: BLTouch, индуктивные датчики PL08N и другие, Klicky, Voron Tap и другие
• Опциональное питание концевых выключателей: 5В/12В/24В
• При использовании прошивки Reprap можно использовать встроенный модуль ESP32 WiFi, поддержка 1.6 м/с
• Уникальный дизайн платы ШИМ-вентиляторов на MOS-транзисторах, при повреждении возможна прямая замена, что снижает сложность ремонта для клиента, два 2-контактных разъёма для вентиляторов поддерживают 4-контактные ШИМ-вентиляторы
• Печатная плата использует медь толщиной 2OZ, что позволяет поддерживать больший ток
• 6 интерфейсов АЦП, поддержка до шести каналов термисторов
• 8 интерфейсов ввода-вывода, могут использоваться для выравнивания и концевых выключателей
• 5 интерфейсов нагревательных элементов, поддержка до пяти каналов нагревательных элементов
• 2 интерфейса ШИМ

Примечания

Выходной порт	Максимальный ток при 24 В	Максимальный ток при 12 В
Порт нагрева стола	15 А	7,5 А
Порт нагревателя	6 А	3 А
Порт вентилятора	1 А	0,5 А
