FLY-Pi V2 Хост-компьютер

Новинка — хост-компьютер FLY-Pi V2, совместимый по монтажным размерам с Raspberry Pi, может использоваться как высокопроизводительная альтернатива для запуска прошивок Klipper или RRF. Оснащен 1 ГБ оперативной памяти DDR3 и поддерживает подключение TFT-экрана через SPI для реализации функции Klipper Screen.

Loading...

Ключевые особенности​

  • Мощное ядро, глубокая оптимизация: Оснащен четырехъядерным процессором Allwinner H5, предустановлена глубоко кастомизированная прошивка FlyOS & Klipper. По сравнению с нативной системой, значительно повышена производительность обработки команд и планирования движения.
  • Двойная схема хранения, гибкий выбор: Предусмотрен интерфейс M2WE на плате (для фирменных модулей FLY) и стандартный слот для карт Micro SD. Пользователи могут выбирать между высокоскоростной eMMC или экономичной и гибкой схемой с SD-картой.
  • Готов к работе, развитая экосистема: В систему предустановлены все необходимые плагины (например, окружение для Input Shaping, компенсации резонансов), что значительно сокращает время настройки и позволяет быстро приступить к печати.
  • Промышленный дизайн и питание: Поддерживает широкий диапазон входного напряжения 12-24V, интегрирован специальный SPI-интерфейс для акселерометра, что обеспечивает стабильную и надежную работу в течение длительного времени.
  • Богатый набор интерфейсов, всестороннее расширение: Предлагает различные варианты вывода изображения (HDMI, TFT), 4 порта USB 2.0, Ethernet-порт и интерфейс CAN-шины, удовлетворяя потребности в подключении различных периферийных устройств.
  • Удобное обслуживание, поддержка OTA: Поддерживает онлайн-обновление системы (OTA) в один клик, позволяя получать новые функции и обновления безопасности без необходимости перепрошивки системы.

Важная информация о покупке и использовании​

Важно: о хранении данных

FLY-Pi V2 не поставляется с каким-либо устройством хранения данных. Для нормальной работы устройства вы должны самостоятельно подготовить хотя бы один из следующих носителей информации:

  • Вариант 1 (рекомендуется): Приобрести фирменный модуль FLY M2WE (Wi-Fi/eMMC) для получения более быстрого отклика системы и повышенной надежности.
  • Вариант 2: Использовать собственную карту Micro SD (TF) емкостью от 16 ГБ до 128 ГБ.

Подробные технические характеристики продукта​

1. Основная система​

  • CPU: Allwinner H5, 4 ядра, 64-бит Cortex-A53
  • GPU: Arm Mali-450 MP4
  • Оперативная память: 1GB DDR3

2. Хранение и расширение​

  • Внешнее хранилище: Поддержка карт Micro SD (TF-карт), ёмкость от 16GB до 128GB
  • Встроенное расширение: Специализированный интерфейс M2WE для подключения официального модуля FLY M2WE (обеспечивает Wi-Fi или функции хранилища eMMC).

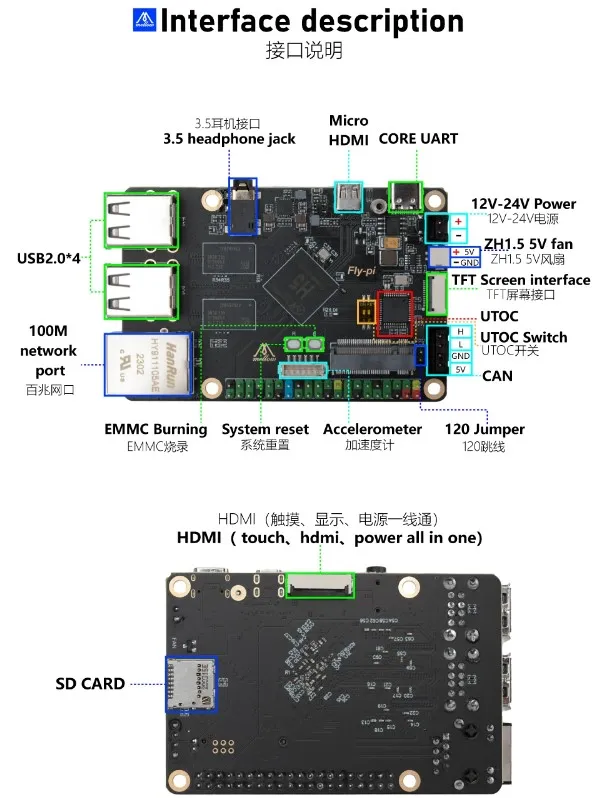

3. Обзор интерфейсов​

  • Вывод изображения:
    • Micro HDMI x 1
    • FPC-HDMI x 1
    • FPC-TFT x 1
    • (Поддержка одновременного подключения TFT-экрана и HDMI-экрана по одному кабелю)
  • USB и сеть:
    • Порты USB 2.0 x 4
    • Порт Ethernet 100M (Eth) x 1
  • Промышленные и расширительные интерфейсы:
    • Специализированный интерфейс SPI (ZH1.5-6P) x 1: Для подключения датчиков, таких как ADXL345, для реализации компенсации резонанса.
    • Интерфейс шины CAN x 1

4. Управление питанием​

  • Входное напряжение: DC 12V-24V
  • Интерфейс вентилятора: Интерфейс вентилятора 5V x 1
  • Функция защиты от отключения питания:
    • Требуется использование с модулем KPPM.
    • Поддержка продолжения печати после отключения питания и безопасного завершения работы при отключении питания.
    Описание конфигурации

    Эта функция требует ручной настройки и включения в системе, по умолчанию на заводе отключена.

5. Система и программное обеспечение​

  • Операционная система: FlyOS-FAST (лёгкая система, оптимизированная специально для 3D-печати)
  • Основная прошивка: Глубоко оптимизированная прошивка Klipper & Нативная поддержка RRF
    • Описание оптимизации: Мы провели низкоуровневую оптимизацию и адаптацию Klipper, что значительно повысило производительность обработки команд и планирования движений по сравнению с оригинальной версией.
  • Предустановленное программное обеспечение:
    • Ядро: Klipper, Moonraker
    • Веб-интерфейс: Mainsail, Fluidd (по умолчанию Fluidd)
    • Функциональные плагины: Необходимые плагины и окружение для Input Shaping, компенсации резонанса и другие предустановлены.
    • Опциональные функции: Поддержка Klipper-Screen (сенсорный экран), Crowsnest (камера) интегрирована, по умолчанию не включена.

Важные примечания​

Предупреждение о конфликте интерфейсов

TFT-экран, SPI-интерфейс акселерометра и расширительный интерфейс RRF нельзя использовать одновременно!

  • Аппаратный конфликт: Указанные интерфейсы физически используют одни и те же ресурсы SPI.
  • Последствия: Одновременное подключение приведет к аномальному отображению на экране и серьезным ошибкам в данных акселерометра.
  • Решение: Подключайте и используйте только один из этих интерфейсов за раз.
Предупреждение об интерфейсе M2WE

Частный протокол, запрещено подключение устройств не от FLY!

  • Встроенный интерфейс M2WE использует частный кастомный протокол FLY, его физические и электрические характеристики нестандартны.
  • Разрешено подключать только официальные модули FLY M2WE (Wi-Fi / eMMC).
  • Категорически запрещено подключать любые стандартные или сторонние устройства M.2, так как это приведет к необратимому повреждению аппаратной части платы.
О функции Wi-Fi

FLY-Pi V2 не имеет встроенного Wi-Fi.

Для беспроводного подключения выберите:

  1. Рекомендуемый вариант: Используйте официальный модуль FLY M2WE Wi-Fi.
  2. Альтернативный вариант: Используйте универсальный USB Wi-Fi модуль без драйверов, убедитесь в его совместимости с системой Linux.
