Подключение и настройка экрана

Подключение экрана

Важное предупреждение по технике безопасности

• При подключении TFT или HDMI экрана с помощью FPC-кабеля, обязательно отключите питание, чтобы избежать повреждения экрана
• При подключении TFT-экрана внимательно проверьте направление вставки FPC-кабеля, чтобы не повредить устройство из-за неправильного подключения

Подключение TFT-V2 экрана

Подключение TFT-V2 экрана

подсказывать

Важные примечания по подключению и настройке TFT-экрана

• Выбор кабеля: в комплекте поставляются два FPC-кабеля: 14P (узкий кабель) и 16P (широкий кабель). Для FLY-Pi V3 необходимо использовать широкий кабель 16P.
• Переключение режима сенсорного экрана: в зависимости от типа экрана правильно установите переключатель на задней панели:
• При использовании резистивного экрана установите в положение Resi.
• При использовании емкостного экрана установите в положение Cap.
• Неправильная настройка приведет к неработоспособности сенсорного экрана.

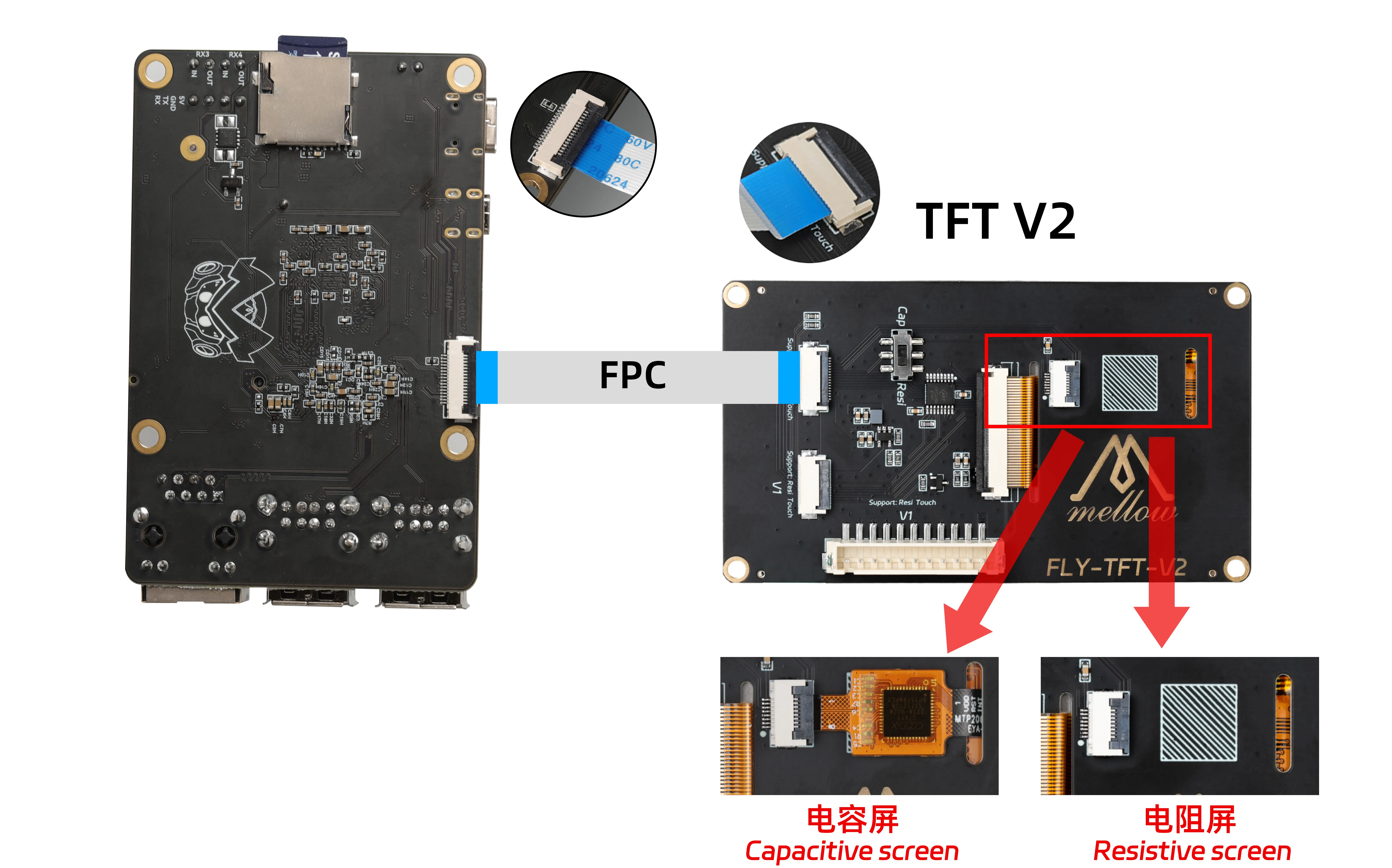

1. Схема подключения TFT-экрана FLY-Pi V3

Подключение HDMI

Подключение HDMI

1. Способ подключения экрана FLY-HDMI-LCD5

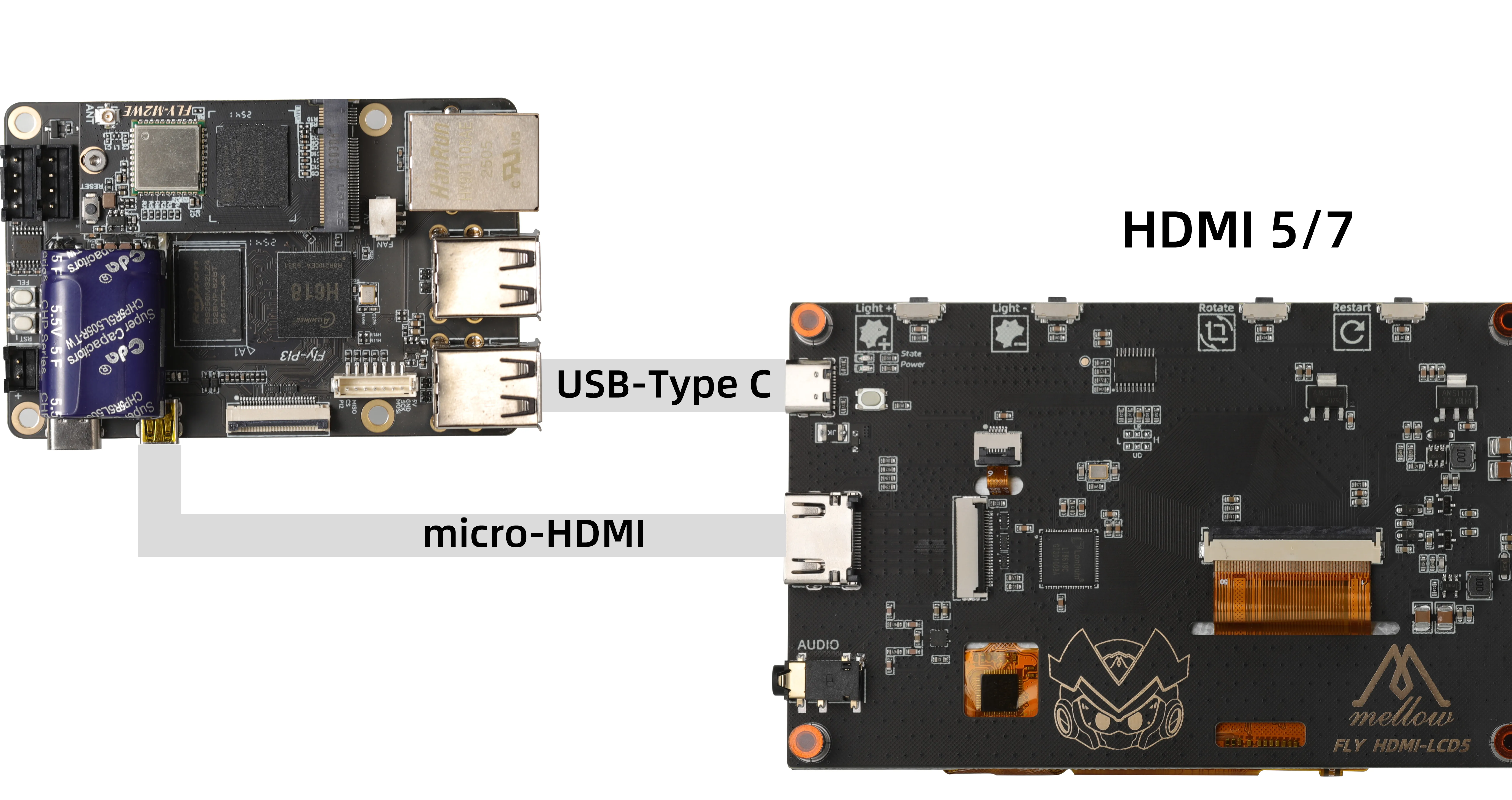

Способ подключения 1

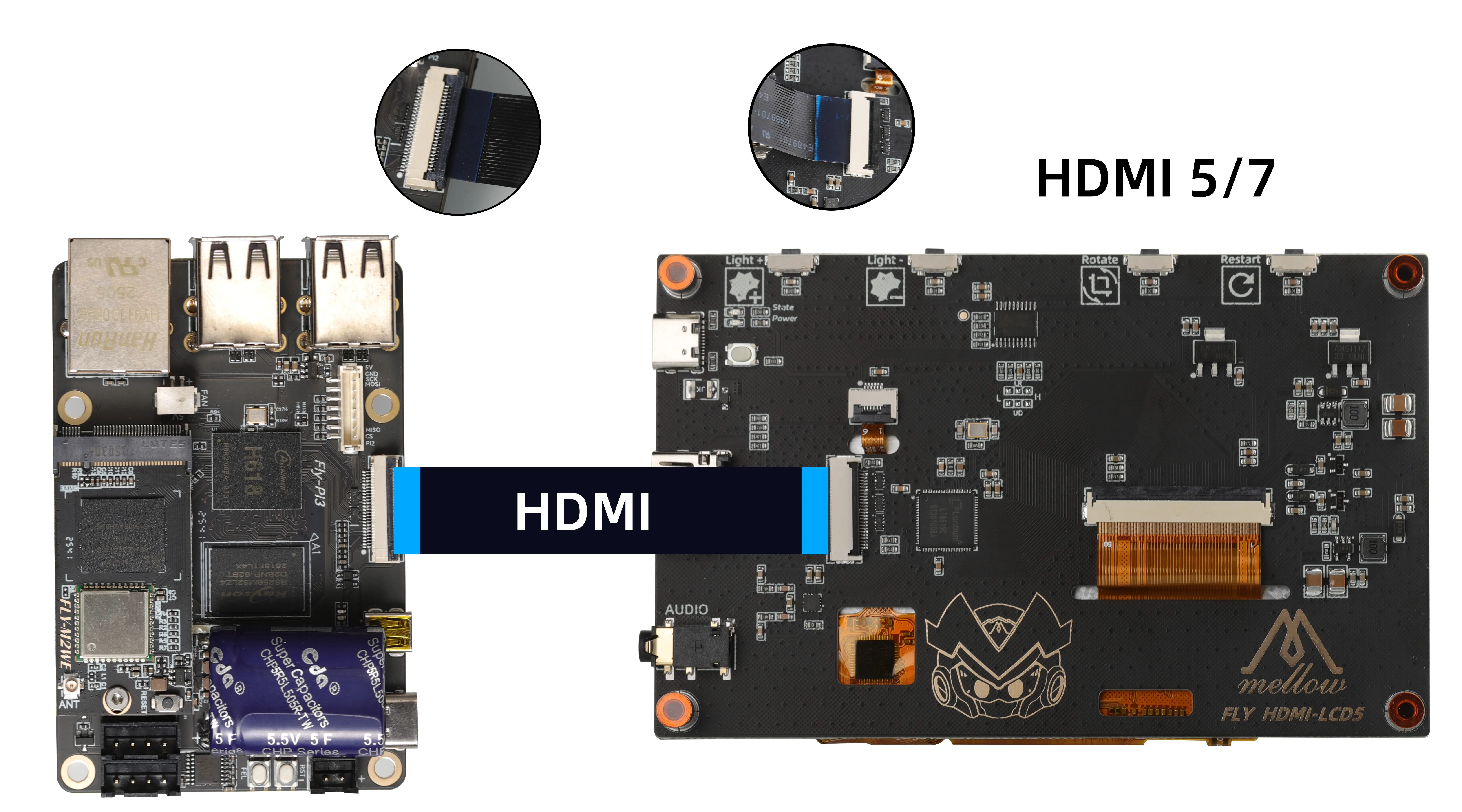

Способ подключения 2

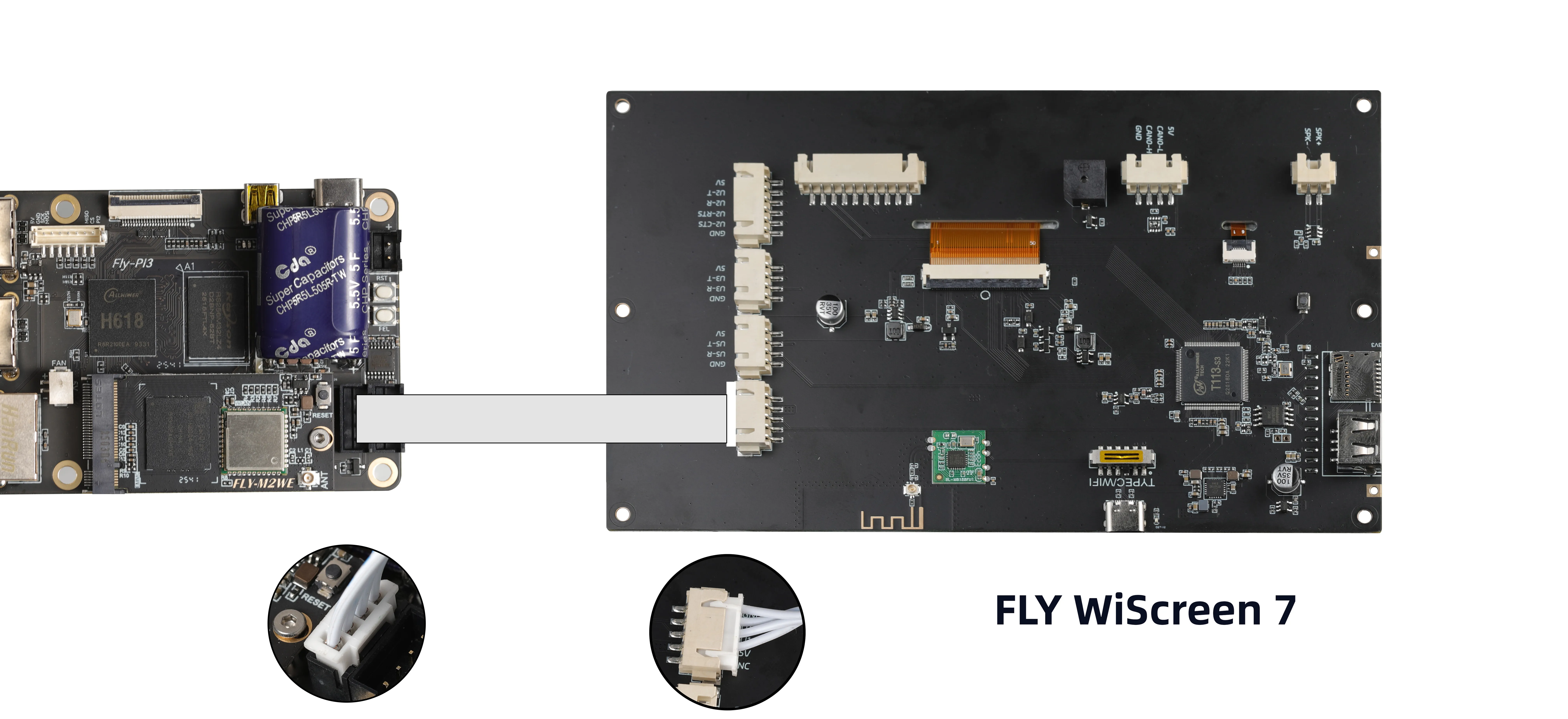

Подключение UART-экрана

Подключение UART-экрана

Настройка экрана

Система FLYOS-FAST

Настройка экрана в системе FLYOS-FAST

1. Откройте в браузере IP-адрес устройства, например: http://192.168.6.110/

В интерфейсе fluidd: снимите галочку с "Скрывать скрытые файлы и папки"

В интерфейсе mainsail: поставьте галочку "Показать скрытые файлы"

2. Перейдите в отображаемую папку .flyos-config и найдите файл конфигурации sys-config.conf

3. Отредактируйте файл sys-config.conf и выберите соответствующий способ настройки в зависимости от типа экрана:

Настройка резистивного TFT-экрана

• В строке screen= замените значение на fly-tft-v2-r
• В строке klipper_screen=0 замените на klipper_screen=1
• Ниже приведен пример правильной настройки

screen=fly-tft-v2-r

• Также необходимо изменить

klipper_screen=1

Настройка емкостного TFT-экрана

• В строке screen= замените значение на fly-tft-v2-c
• В строке klipper_screen=0 замените на klipper_screen=1
• Ниже приведен пример правильной настройки

screen=fly-tft-v2-c

• Также необходимо изменить

klipper_screen=1

Настройка HDMI-экрана

• В строке screen= замените значение на hdmi
• В строке klipper_screen=0 замените на klipper_screen=1
• Ниже приведен пример правильной настройки

screen=hdmi

• Также необходимо изменить

klipper_screen=1

Настройка UART-экрана

• В строке moon2uart замените 0 на 1
• Ниже приведен пример правильной настройки

moon2uart=1

4. После внесения изменений сохраните файл и перезагрузите систему для применения настроек
