Подключение SHT36/42
Прилагаемый синий радиатор, пожалуйста, приклейте к драйверу 2209!!!
SHT36 и SHT42 отличаются только внешним видом и размерами установки, в остальном различий нет. Метод использования SHT42 такой же, как у SHT36. Здесь описывается только SHT36.

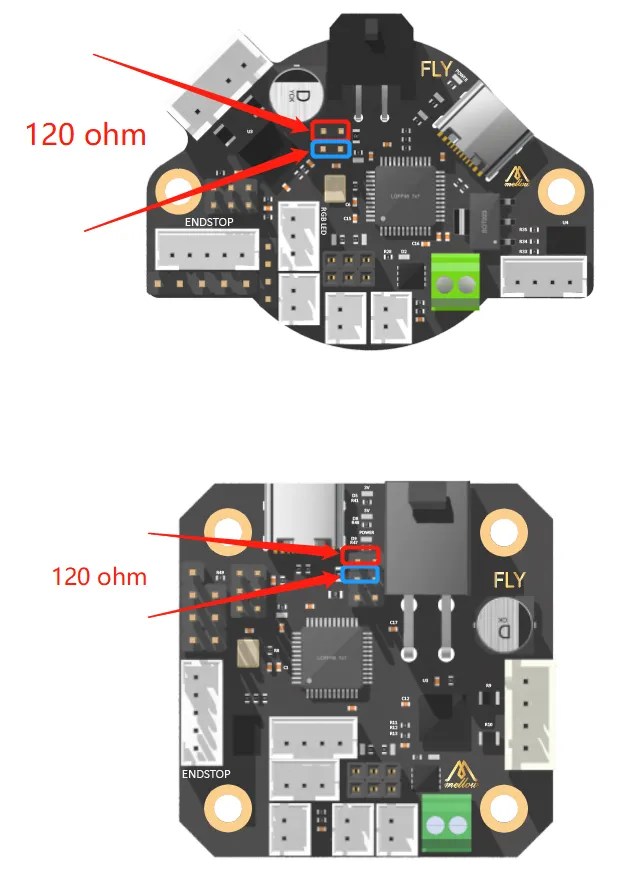

Конфигурация терминального резистора
Перед использованием CAN правильно настройте терминальный резистор CANBUS.
- В шине протокола CANBUS должен быть и может быть только два резистора на 120 Ом.
- Независимо от того, сколько USB-устройств вы подключаете, если они находятся на одной шине, настраивайте только два резистора на 120 Ом. Не добавляйте резистор для каждого устройства.
- После подключения сигнальных линий CAN H и CAN L измерьте мультиметром сопротивление между CAN H и CAN L. Оно должно составлять примерно 60 Ом.

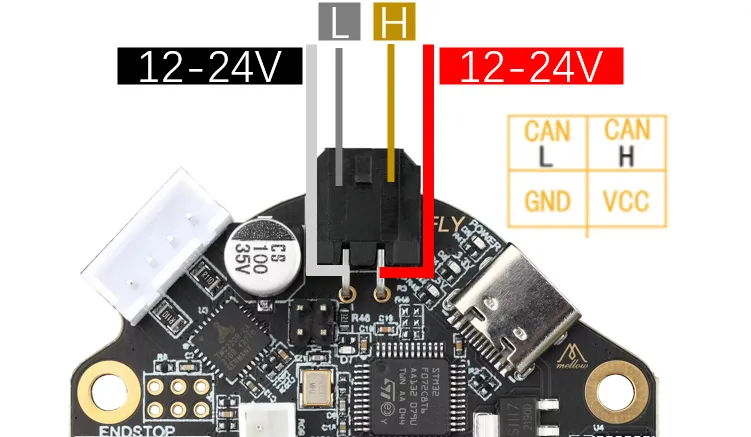

Подключение питания
FLY SHT36/42 не поддерживает защиту от обратной полярности питания!!! Перед включением питания внимательно проверьте подключение питания, не перепутайте полярность!!!! В противном случае инструментальная плата SHT36/42 будет повреждена!!!

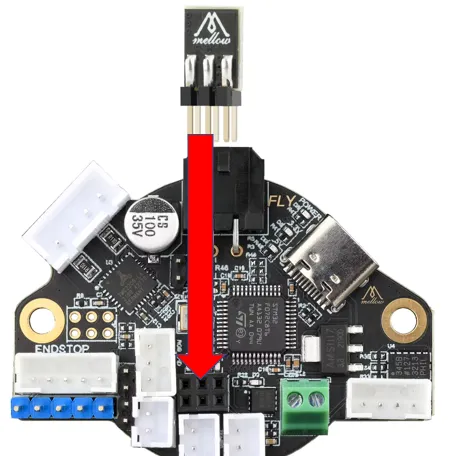

МОП-транзистор вентилятора
МОП-транзистор вентилятора не имеет полярности, просто вставьте его плотно.

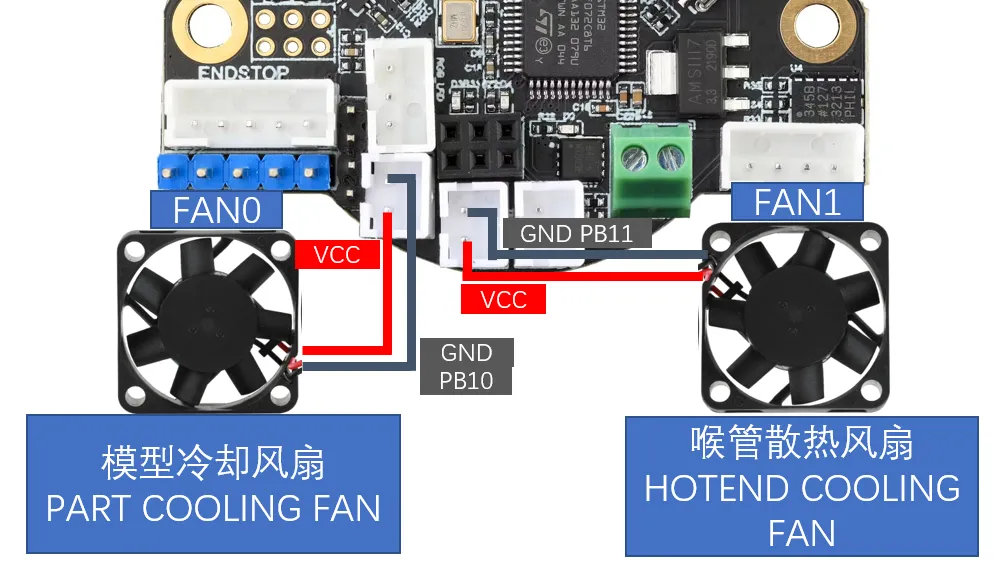

Подключение вентилятора
SHT36 поддерживает до двух управляемых вентиляторов, напряжение вентилятора соответствует напряжению питания, метод подключения следующий.
Подключение нагревательного стержня
Нагревательный стержень поддерживает максимальный ток 5А, обратите внимание на мощность нагревательного стержня при использовании!

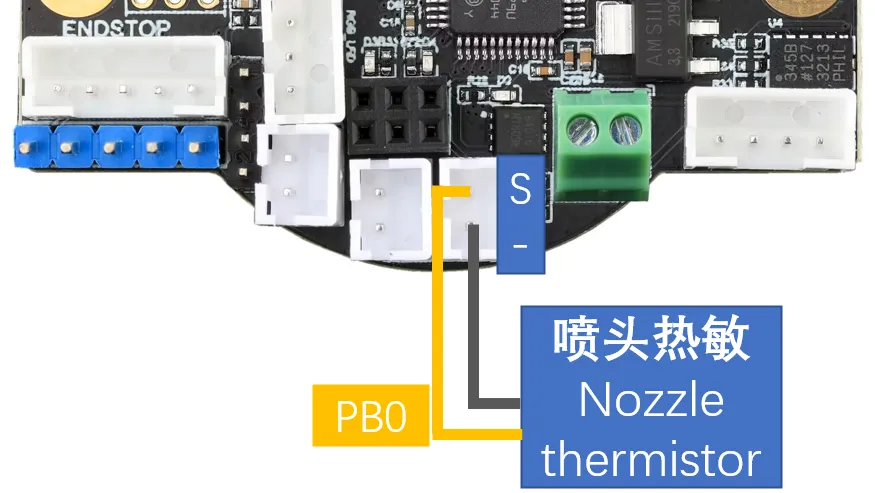

Подключение термистора
На рисунке ниже показан метод подключения обычного термистора и PT1000.

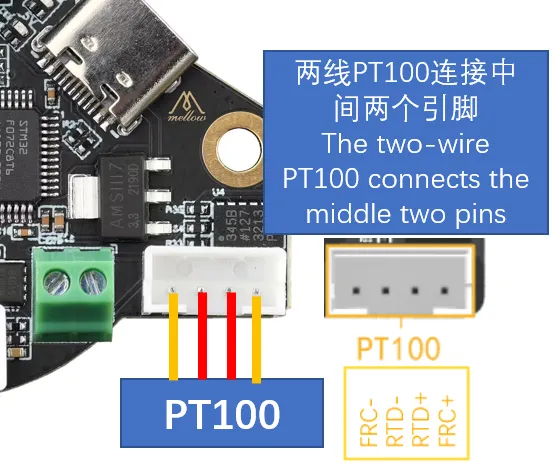

На рисунке ниже показан метод подключения PT100. По умолчанию используется двухпроводной PT100, просто подключите его ко 2-му и 3-му контактам слева направо.

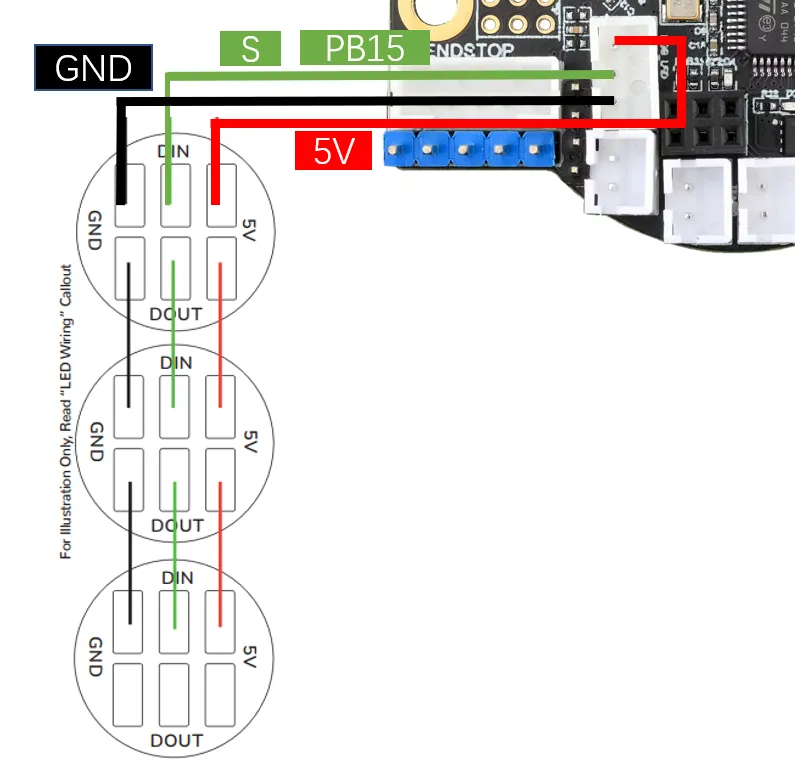

Подключение RGB
Полярность светодиода RGB ни в коем случае нельзя перепутать, иначе инструментальная плата SHT будет повреждена.

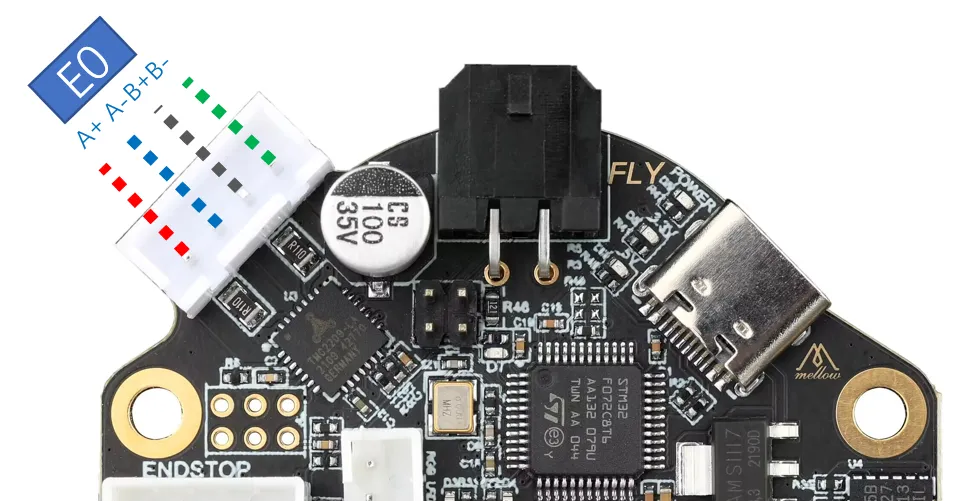

Подключение экструдера
После подключения экструдера обратите внимание на настройку тока драйвера и калибровку направления вращения двигателя экструдера.

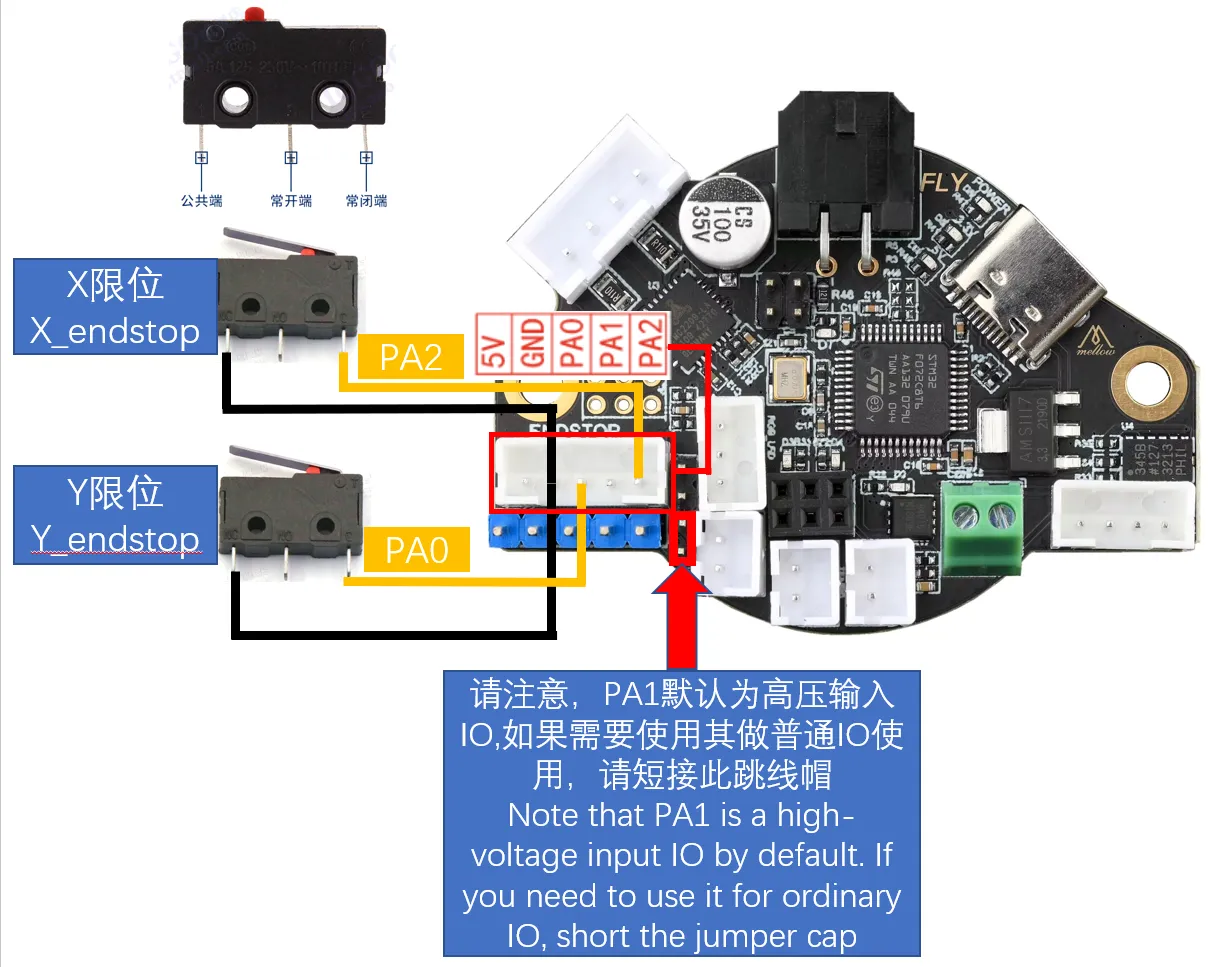

Концевые выключатели
Концевые выключатели бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). В 3D-принтерах обычно рекомендуется использовать нормально замкнутые (NC), чтобы в случае проблем с проводкой концевого выключателя система своевременно выдавала ошибку, что позволяет избежать ненужных столкновений и повреждения принтера.
Если это модель VORON, можно рассмотреть возможность изменения места установки концевых выключателей: установить X-концевой выключатель на каретке печатающей головки, а Y-концевой выключатель на основании двигателя A. Кроме того, на SHT36 рекомендуется добавить ^ перед концевым выключателем, чтобы подтянуть сигнал. Например:
[stepper_x]
endstop_pin: ^sht36:PA0 # Добавьте ^ впереди, чтобы подтянуть сигнал, особенно при использовании PA1 обязательно добавьте подтяжку ^
Подключение датчика выравнивания
PB1 поддерживает только вывод сигнала PWM, не поддерживает ввод сигнала!!! Поэтому его нельзя использовать в качестве входа для датчика выравнивания или концевого выключателя!!!
Индуктивный датчик
VORON официально рекомендует использовать датчик Omron TL-Q5MC (ранее официально рекомендовался PL08N, принцип тот же, только расстояние обнаружения разное) для выравнивания нагреваемого стола.
Для SHT36/42 не рекомендуется использовать индуктивный датчик, необходимо самостоятельно подключить отдельный провод питания 12В или 24В для питания датчика.

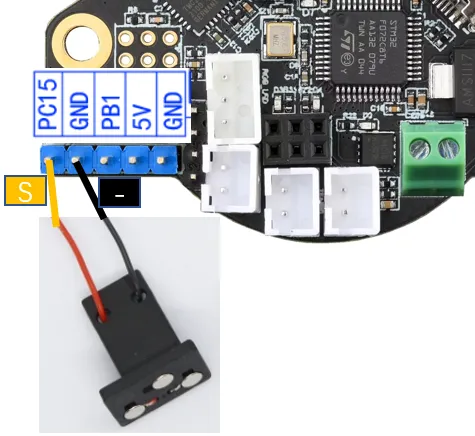

Klicky
Klicky — это сторонний датчик выравнивания, который можно изготовить самостоятельно с очень низкой стоимостью, он стабилен в работе и имеет наилучшее соотношение цены и качества, рекомендуется к использованию. Метод подключения показан на рисунке ниже.

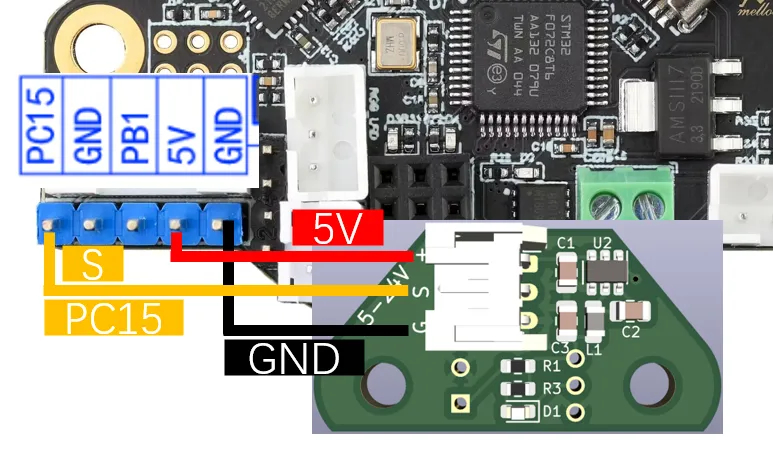

Voron Tap
Voron Tap — это новейшая схема датчика выравнивания, выпущенная командой Voron, отличающаяся высокой точностью, стабильностью и хорошей адаптивностью. При подключении обратите внимание, чтобы не перепутать полярность, иначе датчик Tap или даже инструментальная плата SHT будут повреждены.
Voron Tap не рекомендуется подключать к 24В, некоторые версии при использовании 24В могут с определенной вероятностью привести к сгоранию датчика Tap, это не проблема продукта Fly, а конструктивный недостаток Voron Tap, пожалуйста, примите к сведению!!!

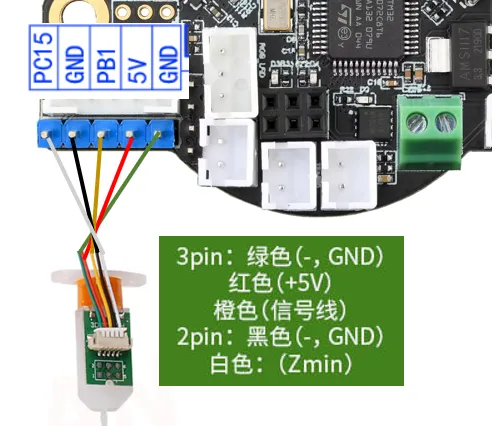

Bltouch
BL-touch имеет всего пять проводов, три из которых составляют первую группу, отвечающую за питание датчика и втягивание/выдвижение щупа, вторая группа — это земля и сигнальный провод, выводящий сигнал концевого выключателя. При подключении BL-touch внимательно проверяйте порядок подключения, неправильное подключение может навсегда повредить датчик и материнскую плату!!! Метод подключения показан на рисунке ниже.
Подключение SHT36/42 к UTOC
FLY UTOC — это модуль преобразователя USB в CAN шину, который преобразует USB-порт FLY π в CAN шину для подключения материнской платы 3D-принтера, SHT36/42 и других продуктов с CAN шиной. Плата FLY UTOC имеет различные интерфейсы разъемов, обладает хорошей гибкостью использования и может адаптироваться к различным сценариям применения. Кроме того, UTOC поставляется с прошивкой, готов к использованию, не требует перепрошивки.
Оба способа подключения, показанные на рисунке ниже, допустимы, по сути они не отличаются, разница только в используемых разъемах.
USB-IN: Входной интерфейс USB в CAN, подключается к хосту.
12-24v & GND: Разъем питания.
CANBUS: CAN интерфейс, подключается к расширительным платам, инструментальным платам и т.д. (подключается к устройствам со встроенным CAN трансивером).
CANBUS*: CAN интерфейс, подключается к расширительным платам, инструментальным платам и т.д. (только для подключения к USB-интерфейсу устройств STM32 [PA11,PA12], обратите внимание на покупку соответствующей версии UTOC).
