Câblage et configuration de l'écran

Câblage de l'écran

Câblage d'écran TFT résistif

Câblage d'écran TFT résistif

prompt

• L'emballage de l'écran TFT contient deux câbles FPC, un est 14P (étroit) et l'autre est 16P (large)
• Veuillez absolument utiliser le câble 14P (étroit) pour l'écran résistif !!!

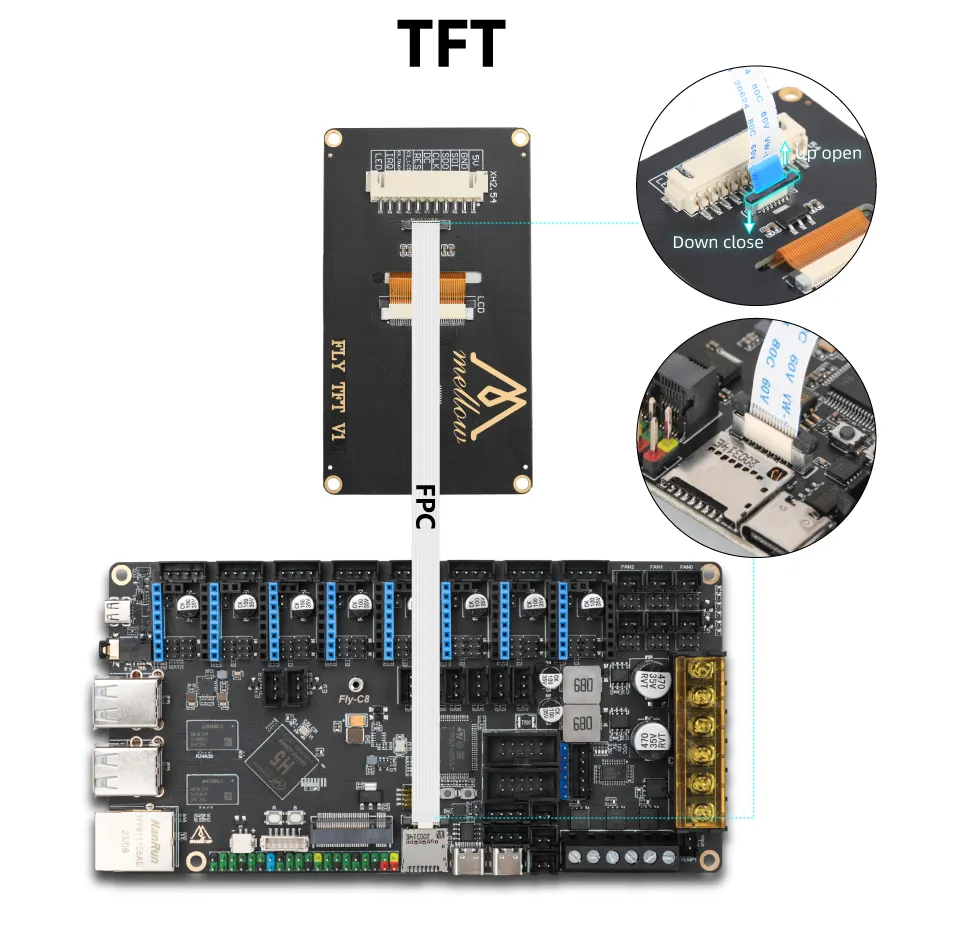

1. Câblage de l'écran résistif FLY-C8 TFT

Référence de câblage pour TFT-V1

Référence de câblage pour TFT-V2 En cours de mise à jour

C8 V1-V1.2 avec câblage G2T

Câblage TFT V2

prompt

• Le C8 V1-V1.2 ne supporte pas le câblage d'écran capacitif TFT V2, veuillez utiliser un adaptateur G2T
• L'emballage de l'écran TFT contient deux câbles FPC, un est 14P (étroit) et l'autre est 16P (large)
• Veuillez absolument utiliser le câble 16P (large) pour l'écran G2T TFT V2 !!!

1. Installation du G2T et de l'écran TFT

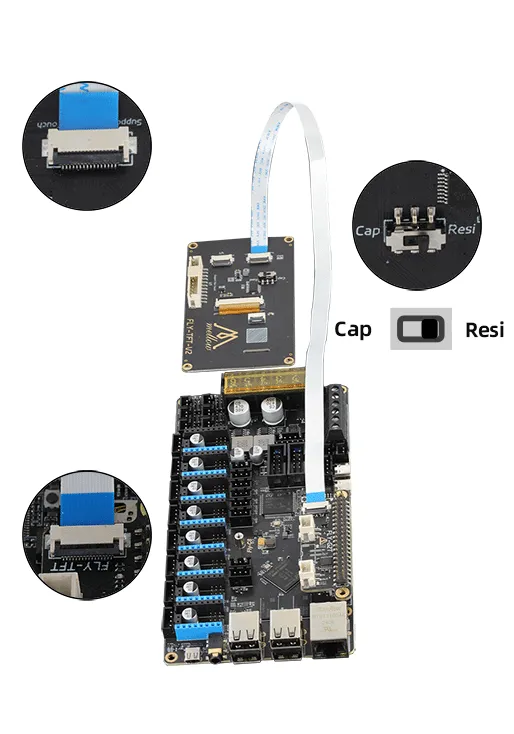

Utilisation d'un écran résistif

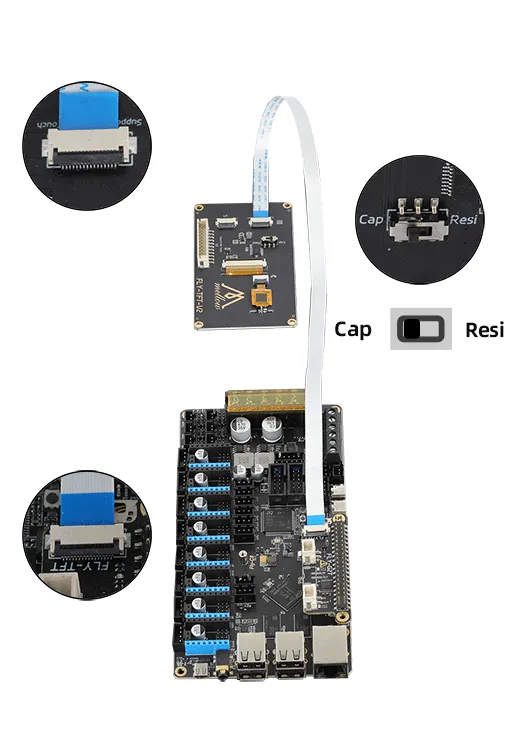

Utilisation d'un écran capacitif

Version C8 V1.3

Câblage TFT V2

prompt

• L'emballage de l'écran TFT contient deux câbles FPC, un est 14P (étroit) et l'autre est 16P (large)
• Veuillez absolument utiliser le câble 16P (large) pour l'écran G2T TFT V2 !!!

1. Installation du G2T et de l'écran TFT
   • Utilisation d'un écran TFT


Câblage HDMI

Câblage HDMI

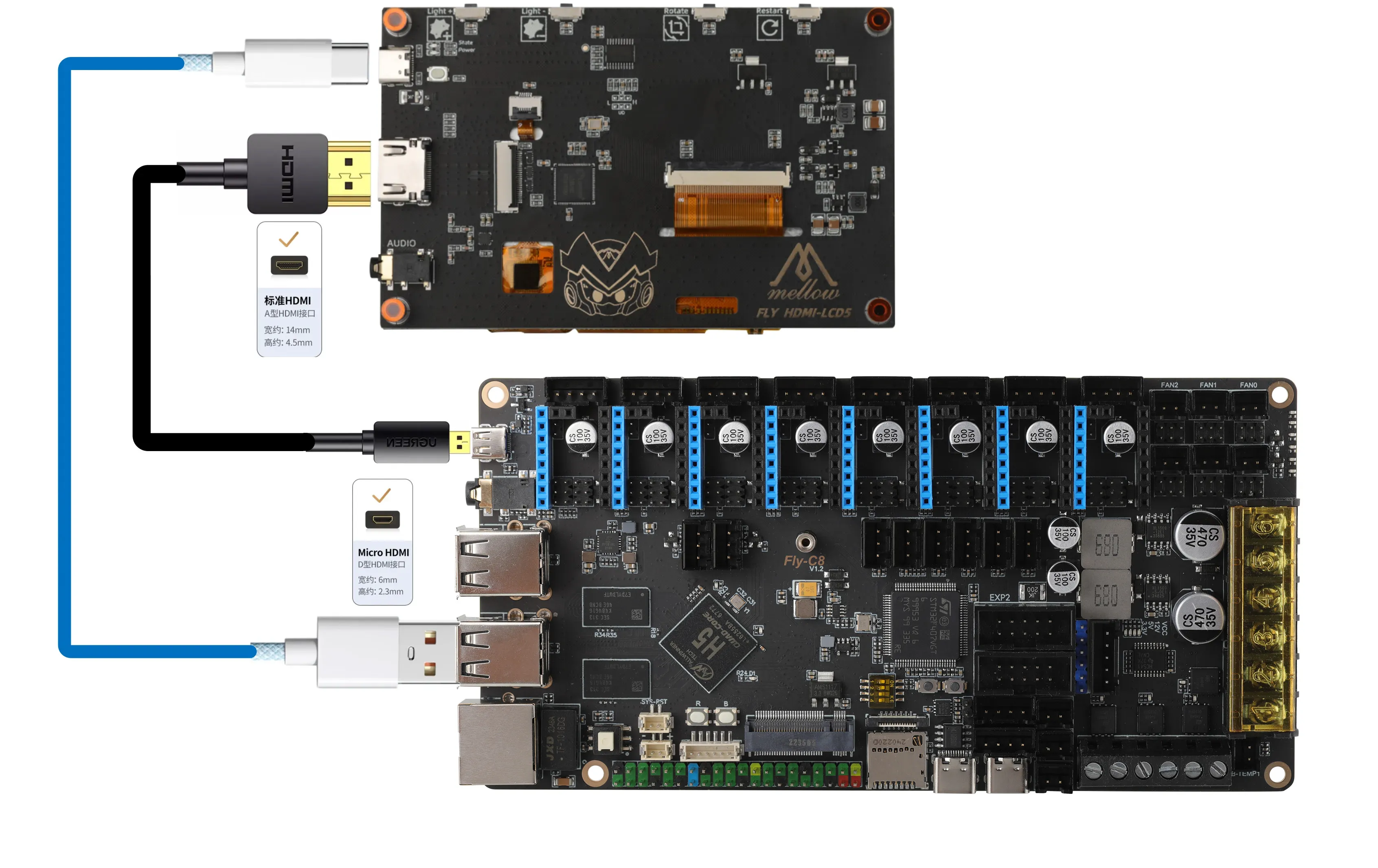

1. Câblage de l'écran FLY-HDMI-LCD5

Méthode de câblage 1

Méthode de câblage 2

---

Configuration de l'écran

FLYOS-FAST - Configuration de l'écran

FLYOS-FAST - Configuration de l'écran

1. Ouvrez l'adresse IP de l'appareil dans un navigateur, par exemple : http://192.168.6.110/

   fluidd comme indiqué dans l'image ci-dessous : décocher -> filtrer pour masquer les fichiers et dossiers

   mainsail comme indiqué dans l'image ci-dessous : cocher -> afficher les fichiers cachés

2. Vous pouvez maintenant voir le dossier .flyos-config, entrez dans ce dossier et trouvez le fichier sys-config.conf.

3. Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez et fermez.

note

• Configuration pour écran HDMI : hdmi, veuillez noter qu'il ne doit pas y avoir d'espace après = !!!
• Configuration pour écran résistif : fly-tft-v1 ou fly-tft-v2-r, veuillez noter qu'il ne doit pas y avoir d'espace après = !!!, vérifiez que le commutateur au dos de l'écran est réglé sur Resi
• Configuration pour écran capacitif : fly-tft-v2-c, veuillez noter qu'il ne doit pas y avoir d'espace après = !!!, vérifiez que le commutateur au dos de l'écran est réglé sur Cap
• Configuration pour klipper_screen : 1, veuillez noter qu'il ne doit pas y avoir d'espace après = !!!
• Remarque : le format des paramètres dans le fichier sys-config.conf est key=value, veuillez ne pas modifier ce format !!! Sinon la configuration ne sera pas appliquée !!!

4. Après avoir enregistré les modifications, redémarrez le système pour que les paramètres prennent effet.

FLYOS-Armbian - Configuration de l'écran

FLYOS-Armbian - Configuration de l'écran

Information

• Connectez l'hôte à un réseau Wi-Fi et obtenez son adresse IP, puis entrez IP+:9999 dans un navigateur pour accéder à FLY TOOLS et configurer l'écran
• Par exemple, si l'adresse IP de votre hôte est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur

1. Ouvrez FLY TOOLS, suivez les étapes indiquées sur l'image ci-dessous, activez Klipper Screen, sélectionnez le modèle d'écran, cliquez sur le bouton rose en bas à droite enregistrer la configuration, puis redémarrez l'hôte pour que les paramètres prennent effet !

note

• Écran résistif : sélectionnez fly-tft-v1 ou fly-tft-v2-r, vérifiez que le commutateur au dos de l'écran est réglé sur Resi
• Écran capacitif : sélectionnez fly-tft-v2-c, vérifiez que le commutateur au dos de l'écran est réglé sur Cap
• Écran HDMI : sélectionnez hdmi

Écran résistif :	Écran capacitif, à utiliser avec G2T:
Écran HDMI : :

2. Une fois la configuration enregistrée, redémarrez l'hôte pour que les paramètres prennent effet !

---
