Introduction

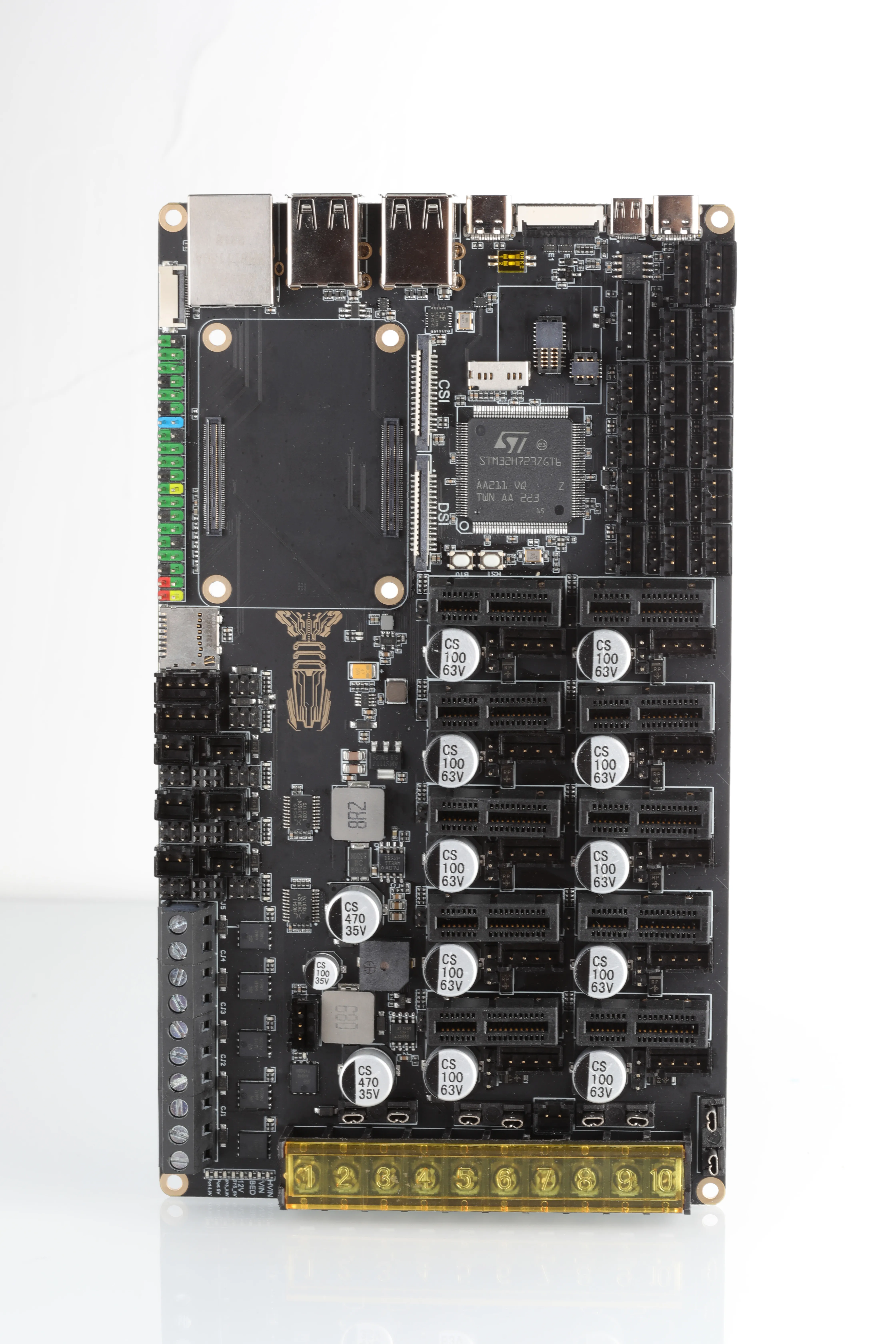

FLY PRO_X10

Utilise la puce de contrôle principale STM32H723ZGT6 de la série ARM Cortex-M7, avec une fréquence de 32 bits à 550 MHz
La carte mère et la carte principale sont connectées via BTB, permettant l'utilisation de cartes principales telles que Orange Pi CM4 et Raspberry Pi CM4
La carte mère dispose d'un bouton BOOT réservé, permettant aux utilisateurs de mettre à jour le programme de démarrage de la carte mère via DFU
Dix emplacements de pilotes de type TP enfichables, permettant de changer de mode de pilote sans aucun cavalier
Broches DIAG intégrées sur la carte, permettant d'utiliser la fonction de butée infinie simplement en insérant ou retirant un cavalier
Alimentation du pilote prenant en charge la sélection HVIN ou VIN
Possibilité de mettre à jour le firmware MCU via une carte MicroSD, ou de mettre à jour le firmware MCU via la commande make flash de Klipper en utilisant DFU
Six ventilateurs contrôlables à deux fils, avec des MOS enfichables, deux ventilateurs à quatre fils et un ventilateur VCC
Ventilateurs numériques avec tension sélectionnable en 24V, 12V, 5V, évitant à l'utilisateur d'ajouter un module de transformation externe, réduisant ainsi les risques de dommages à la carte mère
Conception avec fusibles remplaçables.

MCU: STM32H723ZGT6
Alimentation du pilote: VIN (12V-24V), HVIN (12V-48V)
Alimentation de la carte mère: VIN (12V-24V)
Alimentation du lit chauffant: BED IN (12V-24V)
Interfaces de chauffage: Lit chauffant (BED OUT), cartouches chauffantes (HETA0, HETA1, HETA2, HETA3)
Modes de fonctionnement du pilote pris en charge: SPI, UART, STEP/DIR
Interfaces d'extension: BLTouch (Servos, Probe), UART X1, Port de butée haute tension X1
