Méthodes d'alimentation de l'ordinateur hôte

prompt

FLY-Pi V3 prend en charge les deux méthodes d'alimentation suivantes. Veuillez choisir l'une d'elles en fonction de votre scénario d'application réel.

Alimentation par source DC 12–24V

• Connectez la source d'alimentation DC via les bornes dédiées. La plage de tension recommandée est de 12–24V.
• L'interface d'alimentation utilise un connecteur XH2.54. Veuillez vous référer à l'illustration ci-dessous pour un câblage correct :

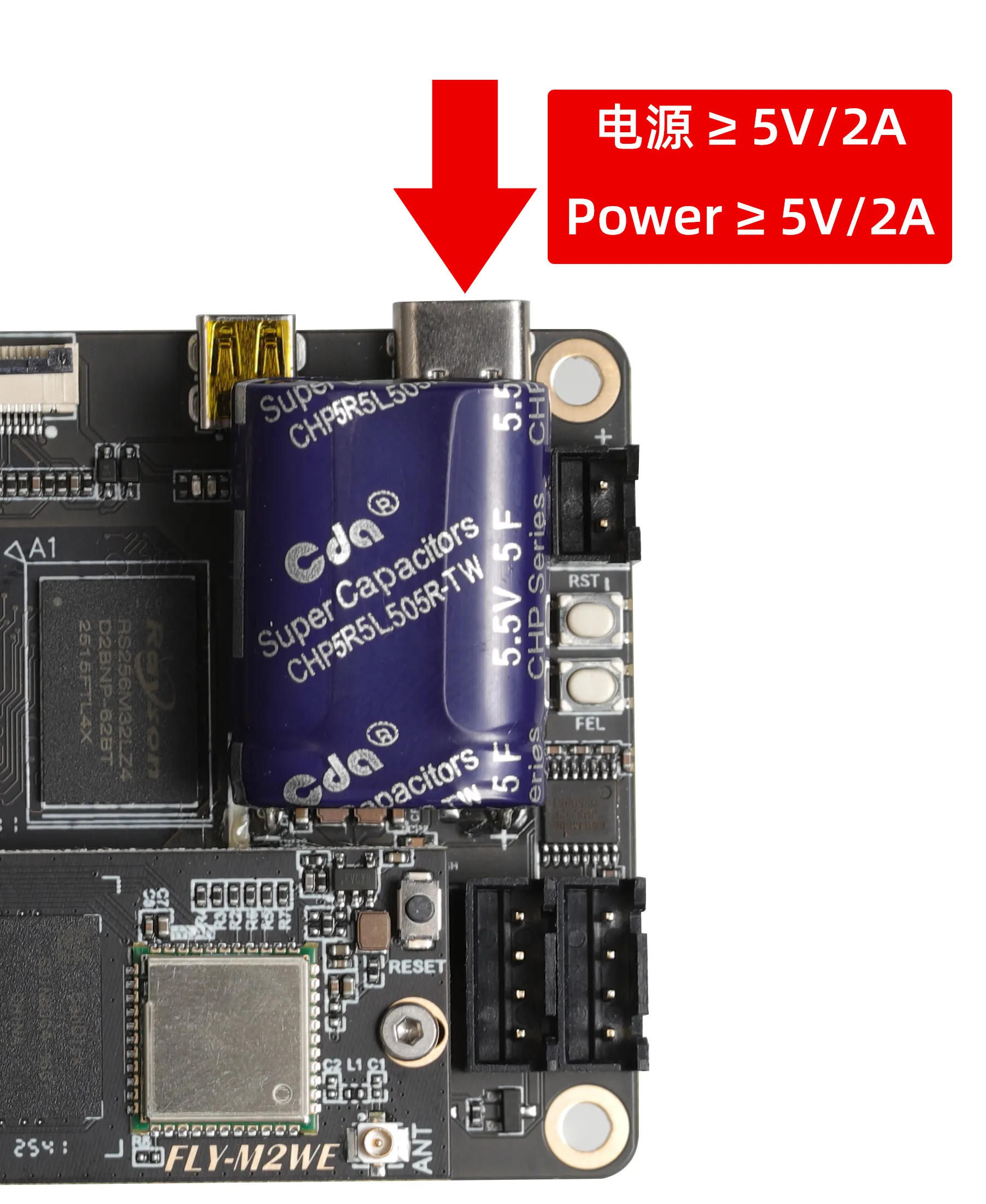

Alimentation via l'interface Type-C

• Il est possible d'alimenter directement l'appareil via l'interface Type-C. Nous recommandons d'utiliser un adaptateur secteur dont la sortie est d'au moins 5V/2A.
• Le schéma de câblage est illustré ci-dessous :
