Прошивка Katapult

Описание прошивки Katapult

Совет

• SB2040_V3 поддерживает CAN и RS232
• Здесь предоставляются только прошивки CAN со скоростью 500K и 1M

Вход в режим прошивки

Совет

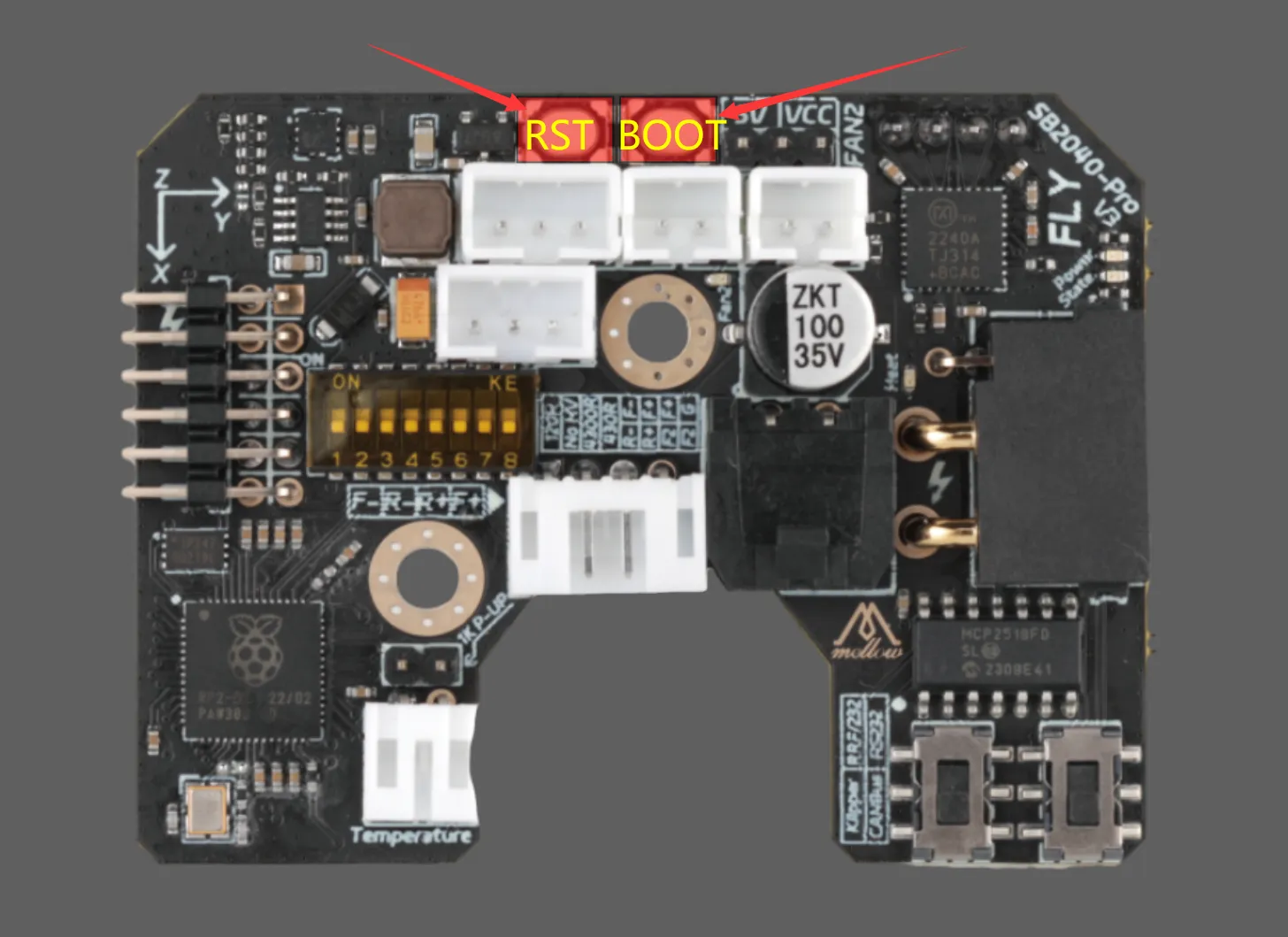

Слева находится кнопка RESET, справа — кнопка BOOT

• Существует два способа войти в режим прошивки
• Первый: при полностью обесточенной плате инструмента удерживайте кнопку BOOT, затем подключите кабель TYPE-C с передачей данных одним концом к плате, а другим — к вашему устройству
• Второй: после подключения кабеля TYPE-C с передачей данных одним концом к плате, а другим — к вашему устройству, удерживайте кнопку BOOT, затем нажмите кнопку RST, отпустите RST и, наконец, отпустите BOOT
  Loading...

Прошивка

• WIN прошивка
• LINUX/FLYOS прошивка

• Прошивка Katapult для SB2040 V3
• Вы можете получить прошивку по следующей ссылке:

• FLY_SB2040V3_CANBOOT_CAN_500K.uf2
• FLY_SB2040V3_CANBOOT_CAN_1M.uf2

Windows 默认可能隐藏文件扩展名。下载后请确认文件扩展名未被修改，不要保存成 .txt 或其他扩展名。

• Расположение прошивки:

FLY-Firmware/ToolBoard/SB2040

• STM32CubeProgrammer
• DFU-AUTO

• Необходимо подготовить кабель для передачи данных с функцией передачи данных
• Загрузить прошивку на компьютер
• Подключите перемычку BOOT или, удерживая кнопку BOOT, подключите к компьютеру – появится диск RPI-RP2
  Loading...
• Снимите перемычку BOOT или отпустите кнопку!!!
• Скопируйте прошивку, которую необходимо записать, обратите внимание, что можно использовать только прошивку с расширением UF2!!! (Не меняйте расширение, это бесполезно)
• Справочная информация
  Loading...
• После копирования прошивки диск RPI-RP2 автоматически исчезнет – прошивка записана!

1. Загрузите и запустите FLY DFU-AUTO
2. Если Статус драйвера недоступен, нажмите Установить драйвер, чтобы завершить установку драйвера WinUSB
3. Нажмите Обзор..., выберите файл прошивки .bin, который необходимо прошить
4. Нажмите Начать прошивку, просмотрите ход прошивки через Журнал выполнения внизу и дождитесь завершения прошивки

Подробное руководство: Скачивание и использование FLY DFU-AUTO

• Linux
• FLYOS

1. Установить инструмент прошивки.

   sudo apt update
   sudo apt install dfu-util -y

2. Подтвердите, что устройство перешло в режим прошивки DFU.

   lsusb

   Если вы видите 0483:df11, это означает, что режим прошивки DFU успешно активирован.

   Loading...
3. Получить/обновить репозиторий прошивки.

   git clone https://cnb.cool/3dmellow/FLY-Firmware ~/FLY-Firmware
   cd ~/FLY-Firmware && git pull --ff-only

4. Прошить прошивку.

   sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D ~/FLY-Firmware/ToolBoard/SB2040/FLY_SB2040V3_CANBOOT_CAN_500K.uf2

5. Если появляется File downloaded successfully, прошивка успешна.
   Loading...

1. Хост-компьютер FLY обычно имеет встроенный dfu-util, не нужно устанавливать инструмент прошивки повторно.
2. Подтвердите, что устройство перешло в режим прошивки DFU.

   lsusb

   Если вы видите 0483:df11, это означает, что режим прошивки DFU успешно активирован.

   Loading...
3. Получить/обновить репозиторий прошивки.

   git clone https://cnb.cool/3dmellow/FLY-Firmware /data/FLY-Firmware
   ln -s /data/FLY-Firmware /root/FLY-Firmware
   cd /data/FLY-Firmware && git pull --ff-only

4. Прошить прошивку.

   sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D /data/FLY-Firmware/ToolBoard/SB2040/FLY_SB2040V3_CANBOOT_CAN_500K.uf2

5. Если появляется File downloaded successfully, прошивка успешна.
   Loading...

Проверка запуска прошивки

• Если прошивка запущена корректно, светодиод начнет мигать
  Loading...
